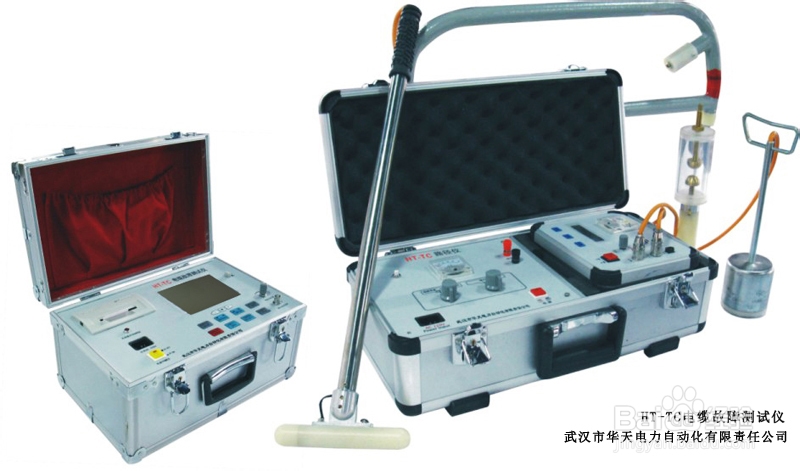

电缆故障定位仪的妙用

电缆故障的测试是基于电波在传输线中的传输时遇到线路阻抗不均匀而产生反向的原理。电缆故障定位仪是有线通信电缆和电力输电缆线路维护的重要测试工具。下面讲一下如何使用。

根据传输线理论，每条线路都有其一定的特性阻抗Zc，它由线路的结构决定，而与线路的长度无关。在均匀传输线路上，任一点的输入阻抗等于特性阻抗，若终端所接负载等于特性阻抗，线路发送的电流波或电压波沿线传送，到达终端被负载全部吸收而无反向。当线路上任一点阻抗不等于Zc时，电波在该点将产生全反射或部分反射。

反射的大小和极性可用反射系数P表示，其关系式如下：

式中：Zc为传输线的特性阻抗

　　　Zo为传输线反射点的阻抗

（1）当线路无故障时，Zo＝Zc，P＝0，无反射。

（2）当线路发生断线故障时，Zo＝∞，P＝1，线路发生全反射，且反射波与入射波极性相同。

（3）当线路发生短路时，Zo＝1，P＝－1，线路发生负的全反射，反射波与入射波相性相反。
