CAD2014实例教程:[27]多段线创建
CAD2014多段线的创建

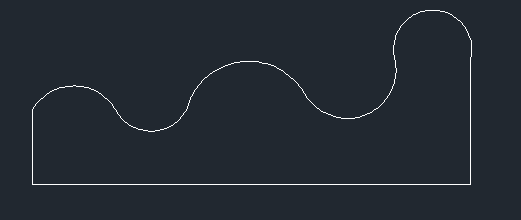

多段线是由直线与曲线组成的线段组合。多段线在CAD中比较重要,特别是在三维建模中,原则上它可以画出任意形状,而且可以指字线段的厚度。本节仅讨论如何创建多段线。
创建多段线基本有丙种方式:由多段线命令创建和由边界命令创建。 本节仅讨论用多段线命令创建。
如何进入多段线命令?
两种常规方式:
功能区面板和命令行输入。
1、功能区面板进行多段线。
2、命令行输入:
命令行输入PL或PLINE
如何使用多段线命令?
1、指定起点
2、

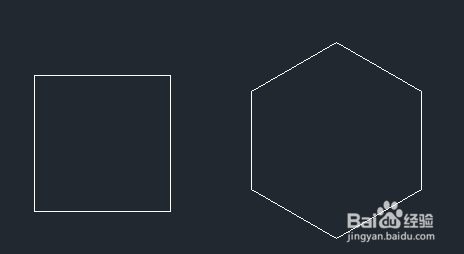

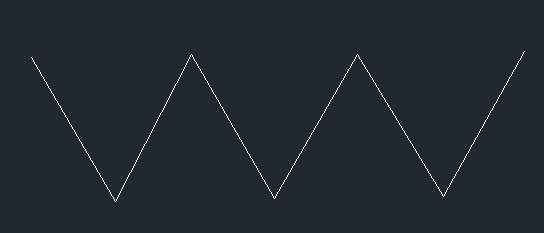

很明显多段线默认是画直线。下面全是直线的情况,矩形及正多边形属于特殊的多段线
2、画有圆弧的多段线。
如何需要绘制圆弧,首先
继续提示:
上面红圈的都是画圆弧的方法。划圆弧总共有11种方法。在这儿都得到了体现。具体画圆弧的方法以后章节讲解。
3、画直线的过程中再想画直线。

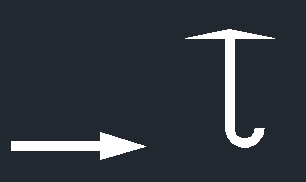

4、绘制有宽度的多段线
绘制有宽度的多段线,我们需要使用宽度和半宽选项。
宽度是多段线的宽度,正常是往线的两边分。半宽是指宽度的一半,整个宽度是半宽的两倍。
