ETZZ-3A直流电阻测试仪操作方法及使用步骤

1、将被测设备，用仪器配备专用测试线连接，按图1连接，同时确保各测试夹具夹接牢固、可靠。

2、开启仪器电源开关，仪器显示“欢迎使用”，稍后进入“量程选择”界面，此时用“向上、向下”键移动光标，选择所需设定的测试量程，按下“确认”键仪器开始测量。

3、仪器进入测量状态中，LCD屏幕显示充电模拟条，待充电完成后LCD屏幕显示数值,即为被测设备直流电阻值，此时按下“确认”键数值将被保存并锁定。当屏幕长时间显示“超量程”时,按“返回” 键返回上一级菜单,选择高一档测试量程重新测试,或请检查测试回路是否开路。

4、 仪器进入数据锁定界面，按“打印”键数据将被打印，数据打印完毕后仪器将自动放电，放电后返回上一级菜单。

此次测试结束。

注:测试过程中，出现超量程或测试夹脱落时仪器将出现“超量程”提示，请按“返回”键，放电后返回上级菜单重新操作。

5、接入AC220V电源后，仪器进入交流电源测试状态, 此时仪器“电源指示”灯点亮。未接入AC220V电源状态下测试都为直流电源测试。

6、接入AC220V电源后，仪器将进入对锂电池充电状态（无需开启ON/OFF开关），此时仪器“电源指示”灯和“充电指示”灯点亮，充电指示灯闪烁，电池充满时充电指示灯停止闪烁。（一般充电时间不少于8小时）

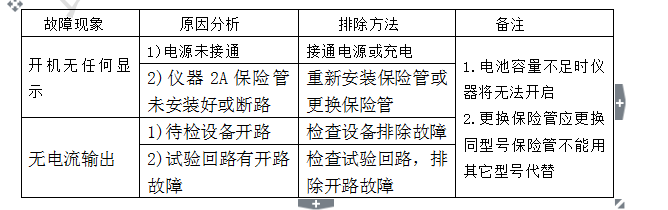

7、故障分析与排除
