电梯楼层显示器安装方法

1、

产品描述

接口说明

2、平层传感器示意图

3、同轴传输转换适配器示意图

1、初次登录

设备提供两个网口，分别为LAN和W(LAN)，将网线一端连接LAN口；

2、设备连接电源，等到RUN灯亮起后；

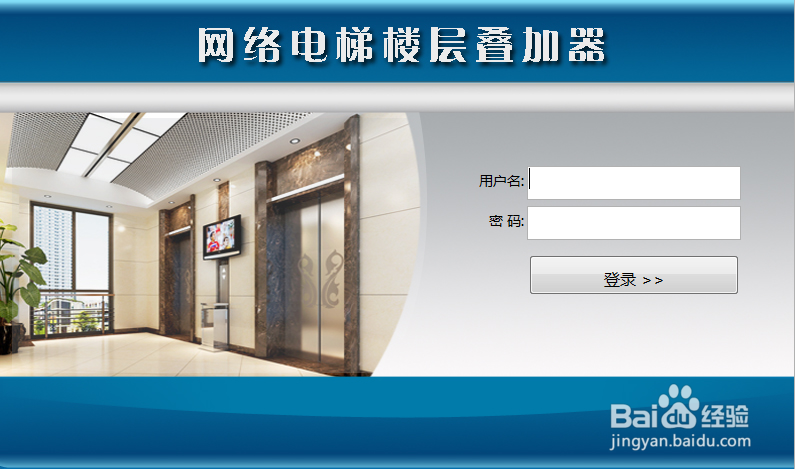

3、打开浏览器，输入网址：192.168.1.252，出现以下界面；如果没有出现以下界面，几秒钟后重试；

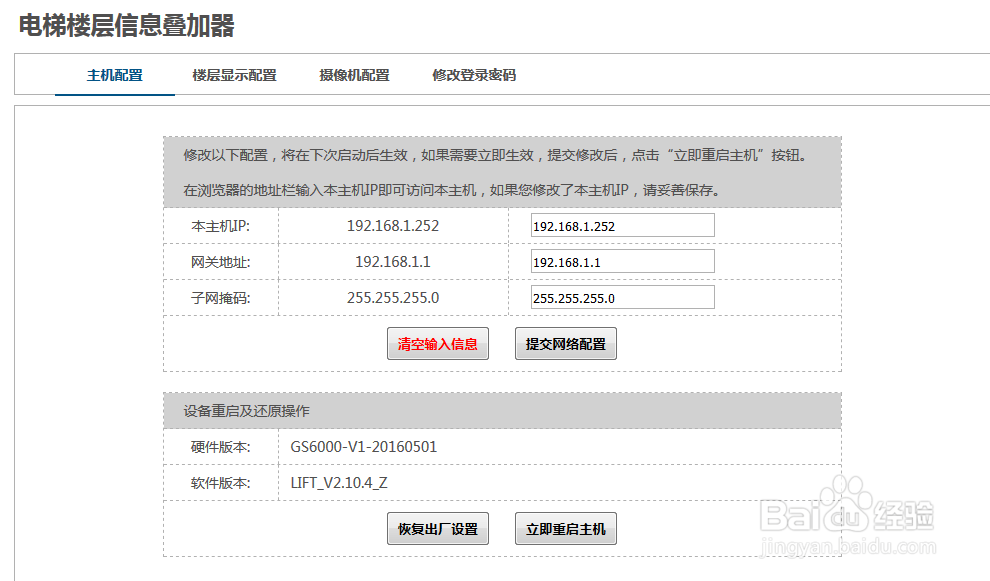

4、输入默认用户名(admin)，密码(admin***)，点击登录；出现以下界面：

5、登录设备

设备上电；

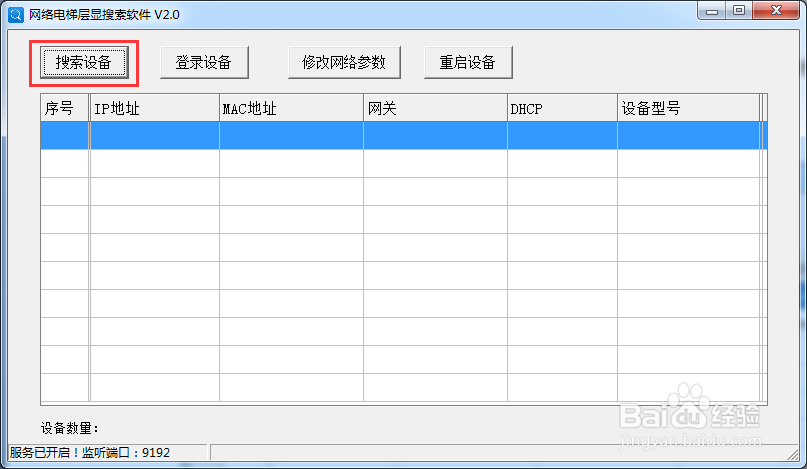

6、解压之前下载过的文件，找到服务器搜索软件文件夹，进入，打开网络电梯楼显搜索软件

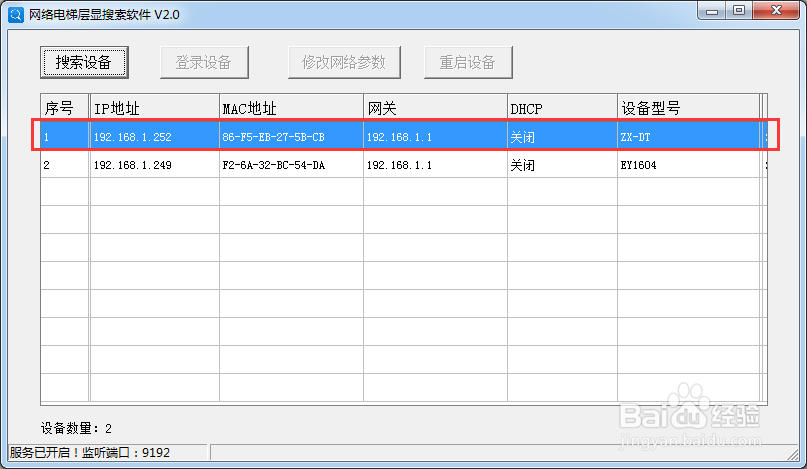

7、点击”搜索设备”，会搜索所有在该局域网中的运行的设备；

注：设备上电后，需要运行约50秒钟后，设备初始化完成后才开启接收搜索功能；

8、登录设备配置页面

方式一：双击要登录的主机；

方式二：选择要登录的主机在信息上单击一下，然后点击“登录设备”按钮。

此时，会打开浏览器，并且进入登录页面；输入用户名，密码后登录，进入系统；

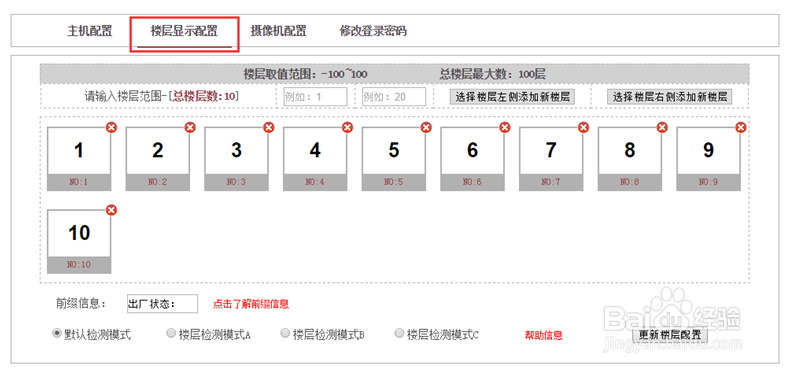

1、点击”楼层显示配置”标签，进入以下页面

出厂设置中：默认设置楼层数为10层，从1层开始，10层结束；前缀信息为”出厂状态：”；

检测模式为”默认检测模式”；

2、通过两个实例讲解如何配置楼层显示

实例一：在现有配置的基础上，在第10层设置为”顶层”，并在第8层后面添加一层，设置名称为”夹层”，前缀信息设置为”楼层：”

实例二：重新设置电梯楼层为-2层到8层，并且把第3层去掉，不显示前缀信息；

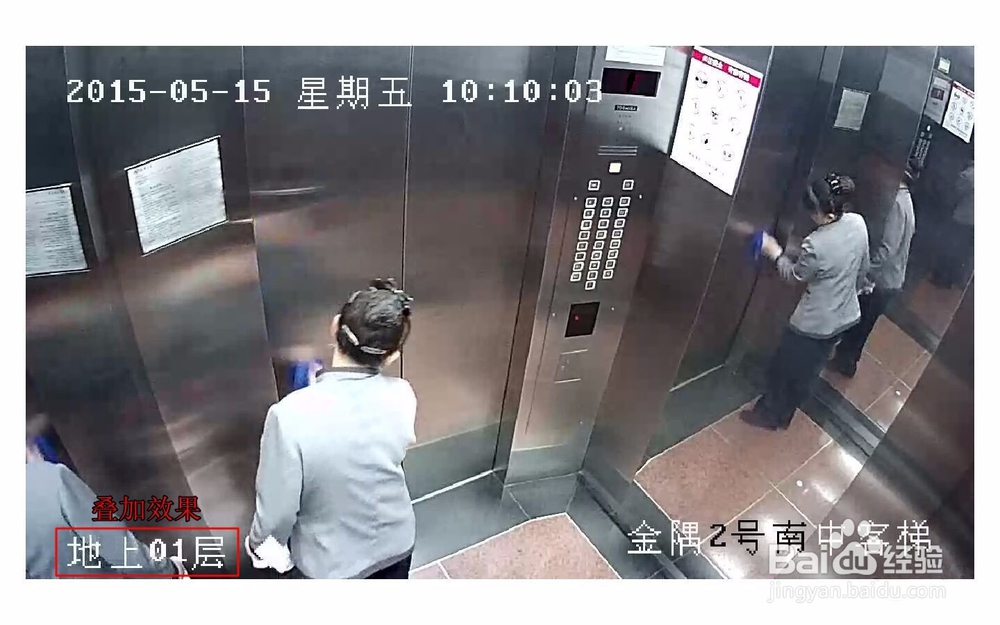

3、叠加效果
