模型驱动的可靠性、安全性、测试性分析方法

1、准备产品的可靠性与安全性需求、要求信息，产品的功能、结构设计信息。比如产品的由哪些模块组成，这些模块主要实现哪些功能，每个功能的可靠性要求或者安全性要求包括哪些等等

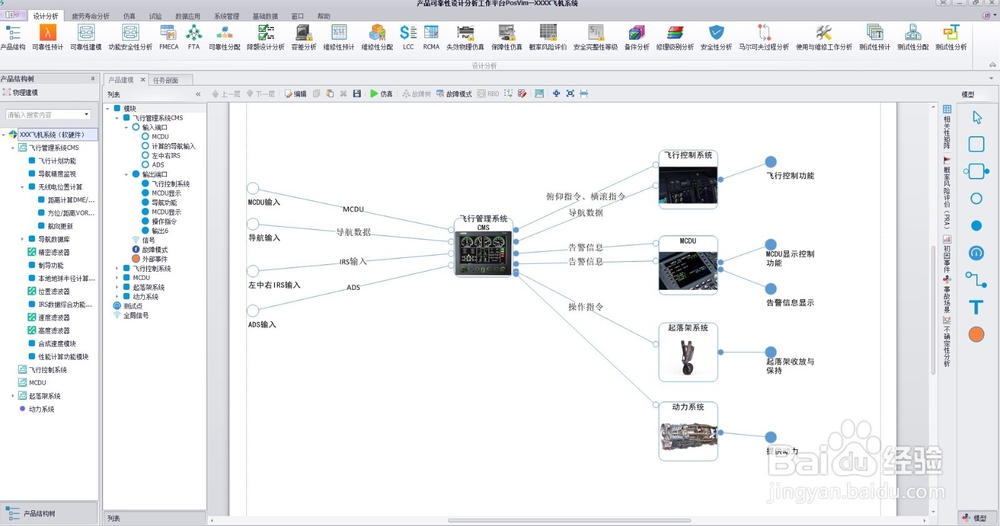

2、创建产品特征模型（或综合化模型）。PosFIA的产品特征建模功能，包括了产品的功能结构关系模型、产品的状态模型（故障、正常、退化等等）、故障关系模型、故障测试关系模型、接口关系模型、安全需求识别与转化关系模型等等）。这里以飞机的飞行管理系统为例，首先建立飞行管理系统的第一层次的功能结构模型，这层次的外部输入数据包括MCDU输入、导航输入、左中右IRS输入、ADS输入等。输出包括飞行管理系统告警信息输出、导航数据输出、操作指令等。打开PosFIA软件，如图所示建立第一层的产品功能结构模型即可。

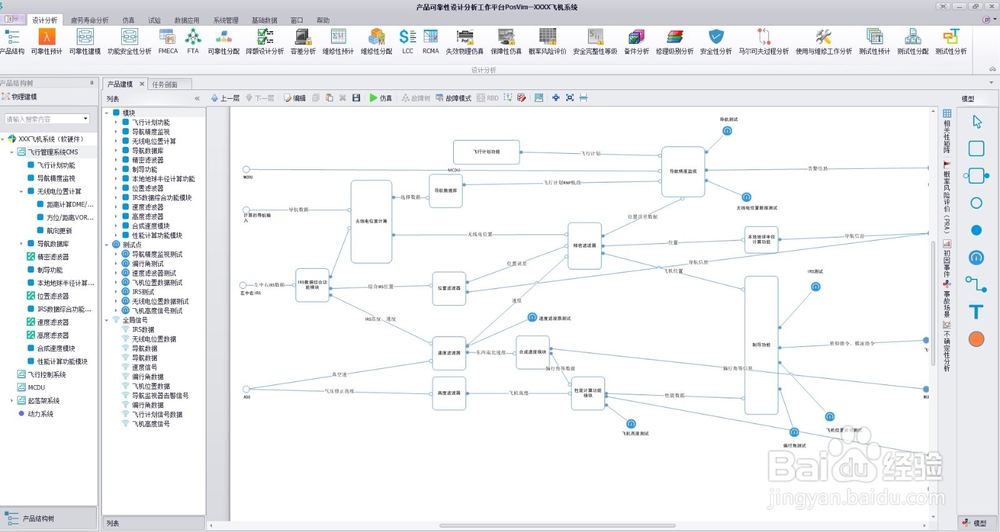

3、创建第二层功能结构模型：在PosFIA软件界面，点击图中的飞行管理系统节点，双击进入。即可创建该节点的第二层的功能结构模型。

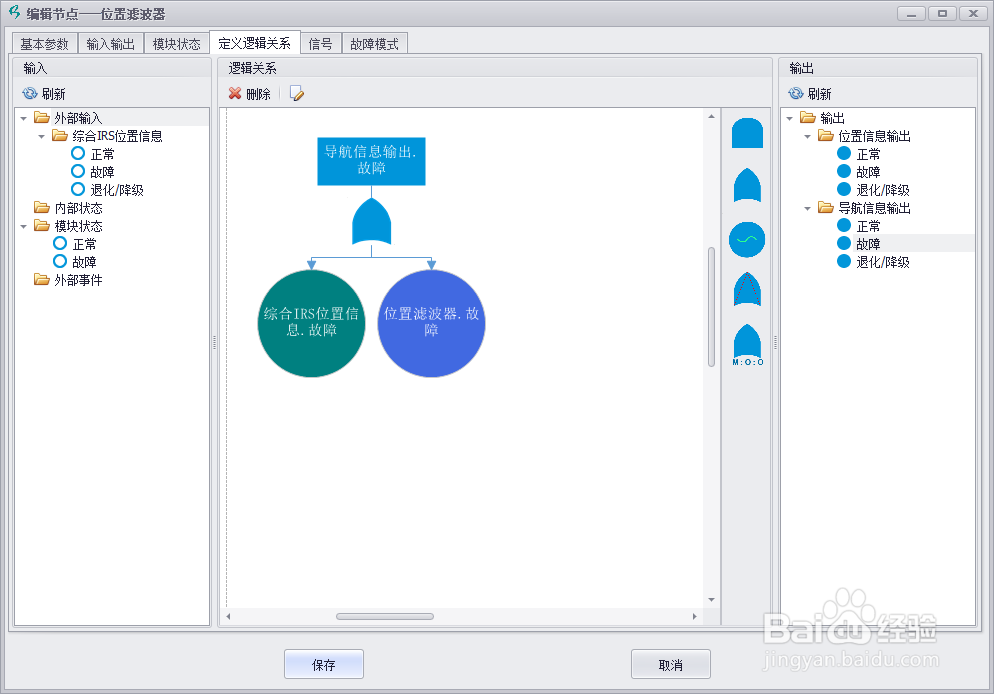

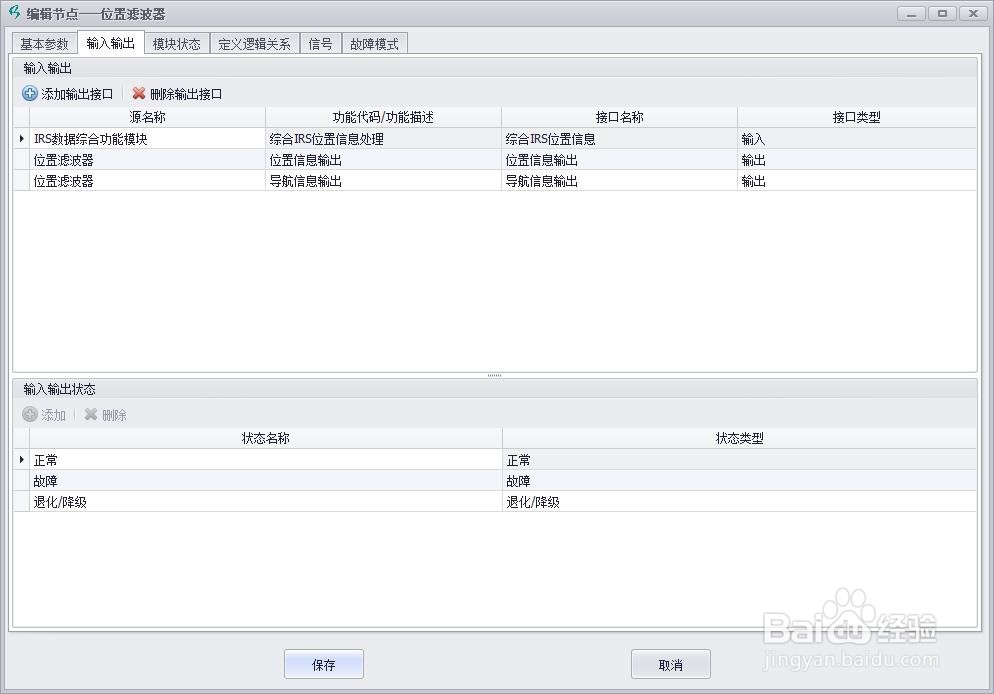

4、创建产品状态、故障关系、故障测试关系、接口关系等模型：逐个点击步骤3建立的节点，比如点击位置滤波器节点，双击之后，在属性页可以看到有基本参数、输入输出、模块状态、定义逻辑关系等等信息编辑页面，分别录入即可。然后点击保存。

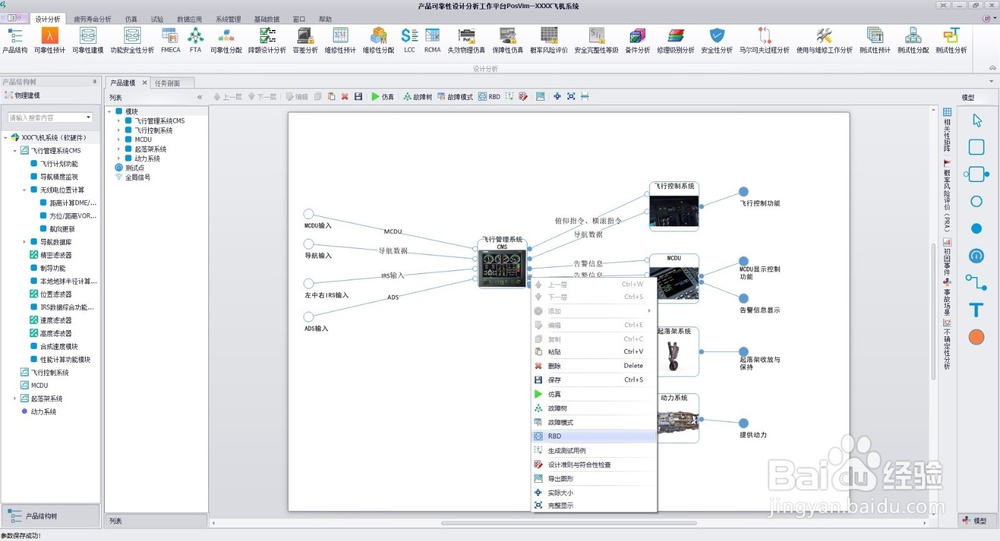

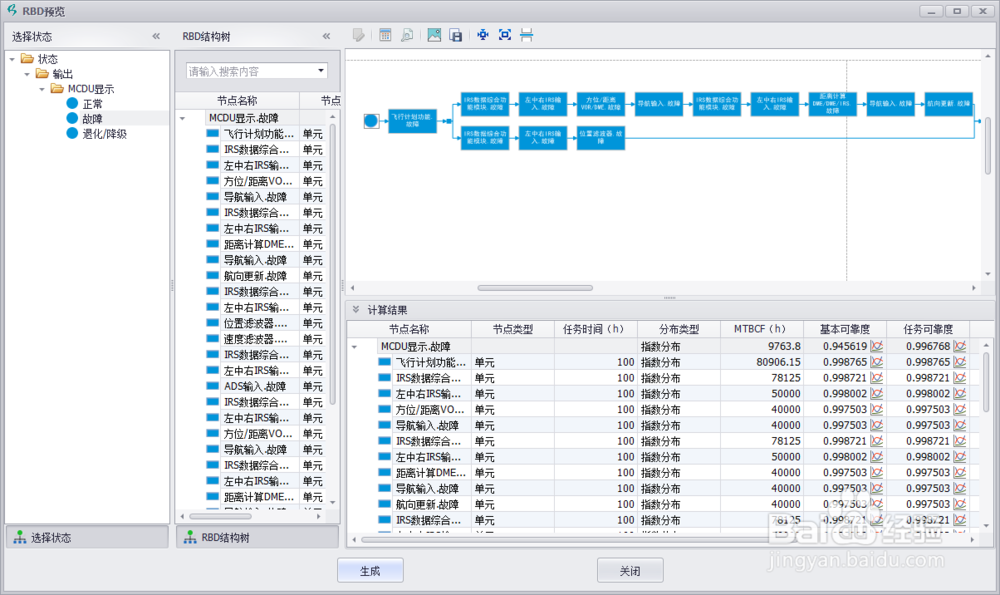

5、完成步骤4的建模之后，即可查看可靠性分析、安全性分析、测试性分析结果了。比如查看可靠性分析结果，返回飞行管理系统第一层次的页面，右键点击飞行管理系统节点，然后在右键菜单选择RBD，即可查看可靠性模型及计算结果。

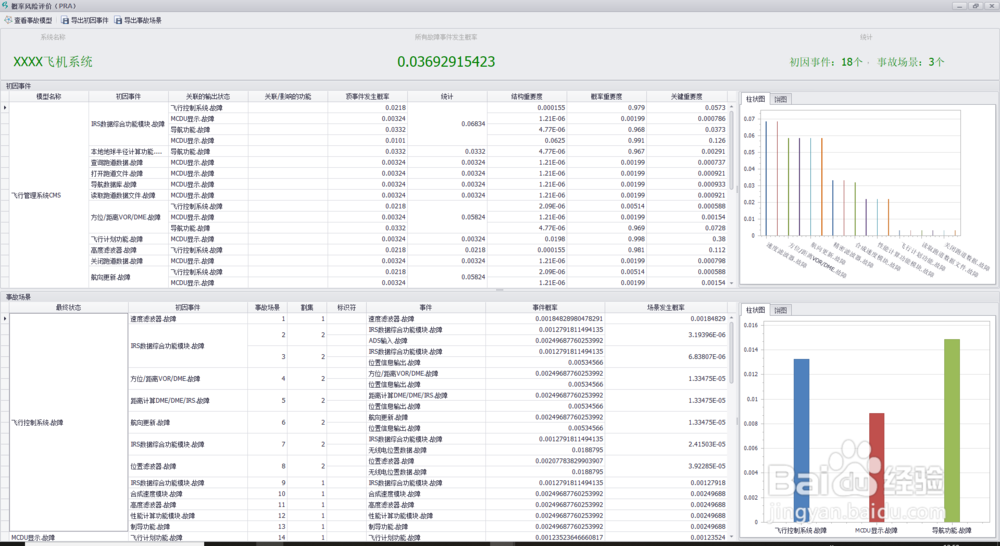

6、同理，点击右边工具栏的“概率风险分析PRA”按钮，自动显示出所有概率风险分析结果。

7、同理，点击右上角工具栏的测试性分析按钮，自动显示出当前产品的测试性分析结果。

8、由于我们在产品研发过程中，迭代设计是 免不了的。所以，可以利用POSFIA的模型驱动的可靠性设计、分析，安全性分析、测试性分析的功能，对应调整步骤2~4的功能结构模型即可。
