液晶显示器电源通用模块详解

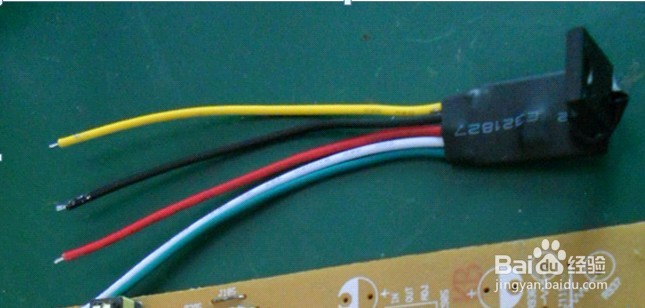

一、模块照片：

二、引脚定义

1 脚 黄线: DRAIN ,功率控制端,  接原来大功率MOS电源管D极。

2 脚 黑线 :GND,  模块地线300v,  接电容的负极，同一条线路上均可以。

3 脚 红线 :VCC , 模块供电端 ,接反馈绕组端整流后电容的正极，持续供电，电压在12-18V之间。

4 脚 白线 :FB  , 稳压反馈,  接光耦4脚，请确认光耦3脚接热地，不是热地的话就把光耦短接到热地，同时把4脚外围电路断开。

5 脚 绿线： start 启动脚，接+300v电容的正极。

模块引脚接线原理图：

三、使用方法：

1.        拆掉原来板子上的电源芯片（一般8脚），和开关管（mos管）

2.        检查保险管、二极管等元件有无短路断路，300V电容有无鼓包，有问题就先更换

3.        检查负载端有没有短路

4.        接好模块对应的线路，并仔细检查没有接错，如果接错了会引起本模块炸裂

5.        装在原来的散热器位置，注意绝缘，不要短路的!

6.        通电，测量电压是不是输出，没有输出的话查原因

四、注意事项：

1.        使用本模块之前，请先检测冷端有没有短路，有短路的先维修好，如果电容鼓包了请先换掉，高压包电路短路的也先断开，没有上本模块之前，拆掉原来模块的电源芯片和mos管，这个时候原来开关管中间的电极对热地的电压要有300v左右的电压。

2.        光耦的3脚如果不是接热地，请把3脚接热地，同时把4脚外围的电路拆空，并把白线接到4脚的位置

五、故障排除

没输出：接线错误，不可以接错或者漏接，这样只能烧毁芯片，负载端确定没有短路的，光耦有没有问题。
