CAD命令的使用之图文解说：[5]矩形

1、 矩形命令执行可以点击工具栏命令，可以点击绘图，点击下拉的矩形，也可以输入rec回车执行命令，rec是矩形快捷键

2、 点击矩形命令后，输入栏会出现指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:

在矩形没有任何要求时最简单的画法是点击绘图区一点，拉动鼠标再点击另外一点确定矩形。

下面介绍上面的几种画法：

倒角（矩形四周是倒角）：点击命令后输入C回车，输入第一个倒角距离回车，输入第二个倒角距离回车，点击绘图区一点拉动鼠标点击另一点得到有倒角的矩形。

3、 标高：标高是指高出XY平面的值，一般用在三维上。就是输入标高值的矩形在另一个平面，这个平面和XY平面的距离就是标高值。

圆角：这个和倒角是一个道理，只不过是圆形的倒角。

4、 厚度：这个也是用在三维中，就是输入厚度值后，画出的矩形是个立体的，当然要在三维视图下看到。

5、 宽度：点击矩形命令，输入w回车，输入直线宽度值回车，我举例是直线宽度是2，然后画出的矩形线宽度是2。

以上是点击命令后通过输入子命令来绘制。

1、 点击矩形命令后，在绘图区点击一点，输入栏出现

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:

这时有面积A，尺寸D，旋转R画法。

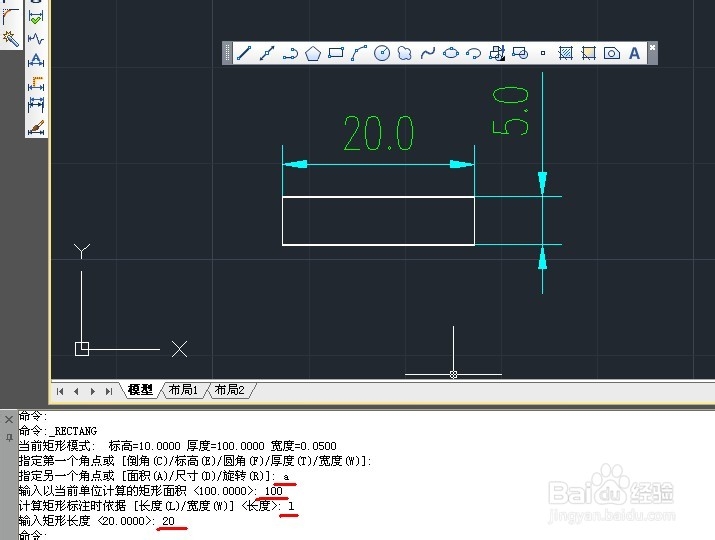

2、 面积： 通过面积画矩形，这时输入A回车，会让你输入面积值，比如输入100回车，然后会出现要输入长度值，比如边长是20的，那么输入L回车，输入 20回车，得到边是20的矩形，宽是5的矩形，那么面积时100。这个就是通过输入面积和一条边长来定义矩形的。

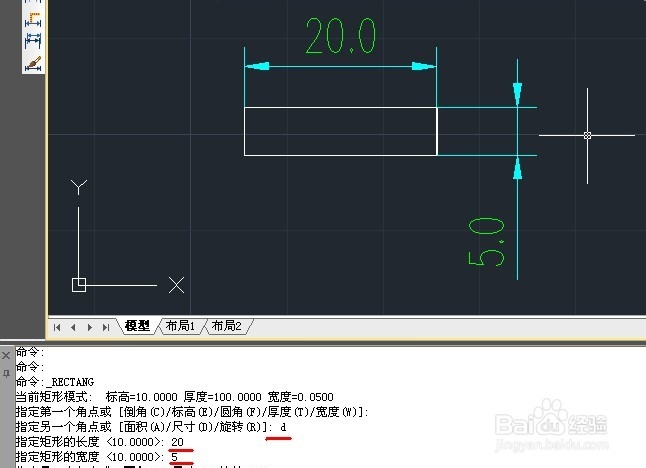

3、尺寸：通过矩形长宽值画矩形，这时输入D回车，输入长度值回车，输入宽度值回车得到矩形，在绘图区再点击一点确定矩形方向。

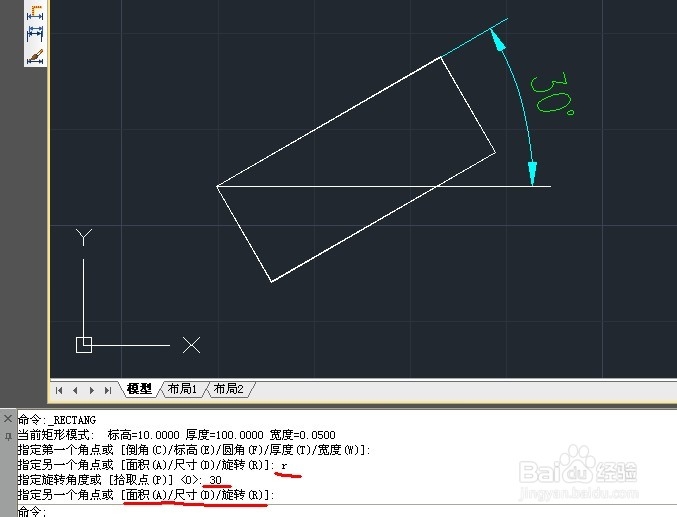

4、 旋转：通过旋转得到一个旋转一定角度的矩形。这时输入R回车，输入角度值回车，我这里是30度举例。然后还可以再通过输入栏的画矩形方法得到矩形大小。方法如上。

以上就是矩形的各种画法。

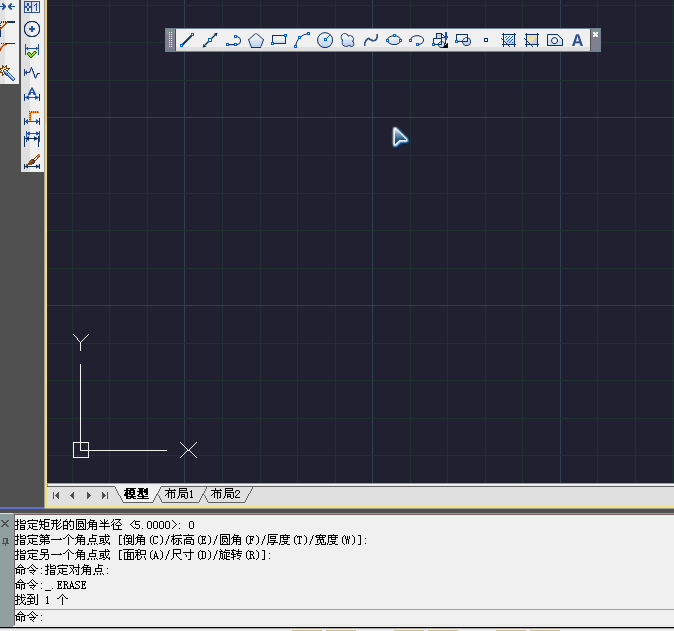

5、 以下是动态图绘图演示，希望对您有帮助，祝您学习愉快！
