容错CAN设备GCAN-403的基本使用

1、GCAN-403转宙薪鬼换器的接口为标准的DB9公头/母头，如果设备的祝婶CAN端采罩哨用标准的DB9接口可以直接通过DB9接口与设备相连接，直插式连接即可正常使用，使用时需要注意引脚定义。

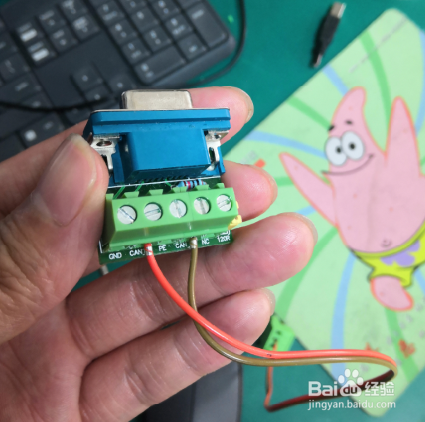

1、如果连接得目标设备没有DB9接口，可以使用端子转接头连接即可，一般有9转9与9转5两种转接头，没有特殊需求，使用9转5即可。如图

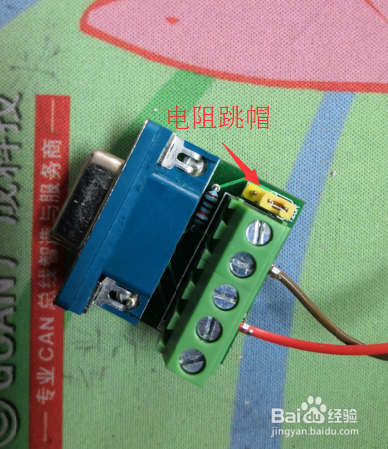

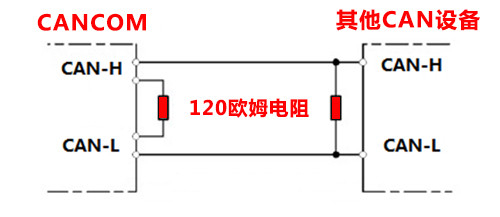

1、标准CAN总线网络采用直线拓扑结构，为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，需要接入两个120欧姆电阻，我们的9转5转接头自带电阻跳帽，需要时将跳帽安装即可

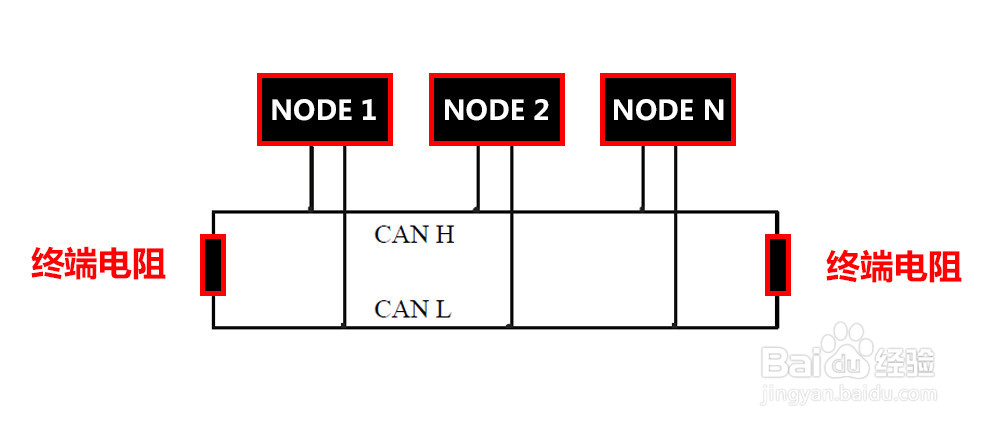

2、终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN总线设备的连接如图
