Hypermesh测量任意两直线角度的方法

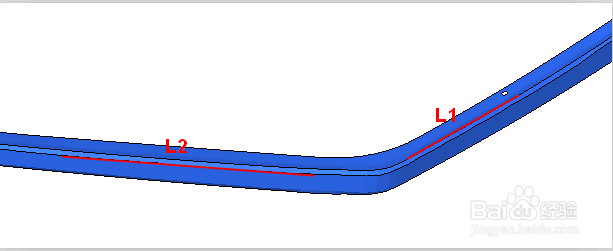

1、以下图两直线L1、L2为例，该两直线不在同一平面，且无公共点。在Hypermesh中，无法直接应用F4的测量功能，测出该两条直线的角度。

这时，可按后续步骤，测出该两线的角度。

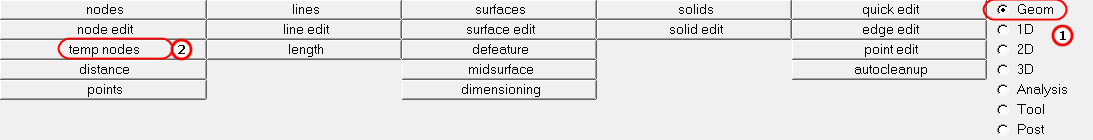

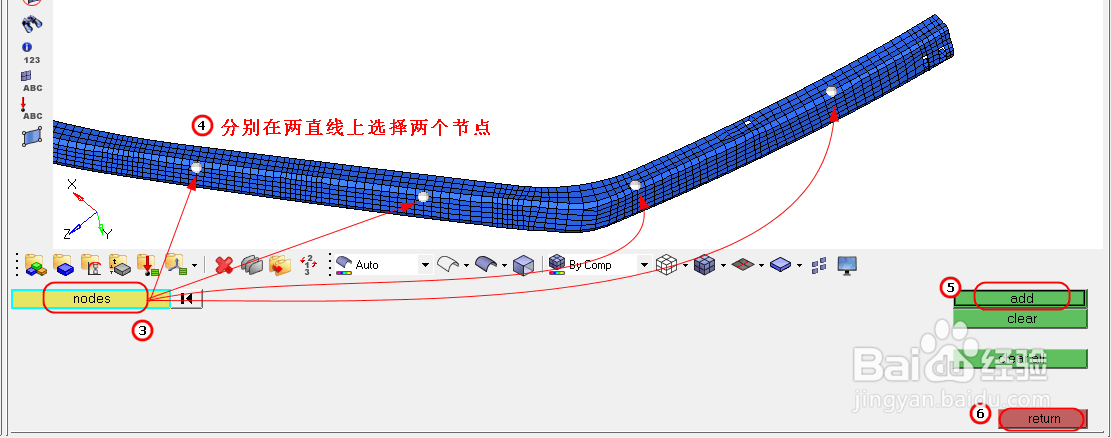

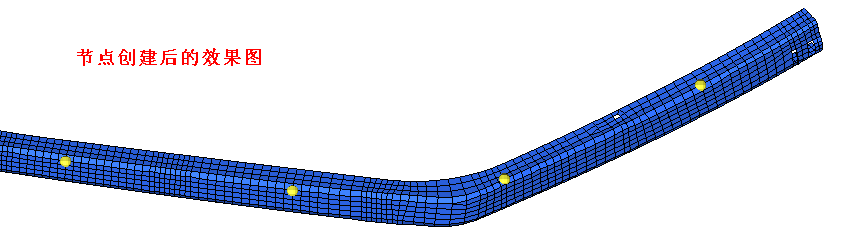

2、在Hypermesh中的Geom面板的temp nodes面板中，在这两条直线上，分别创建两个临时节点。

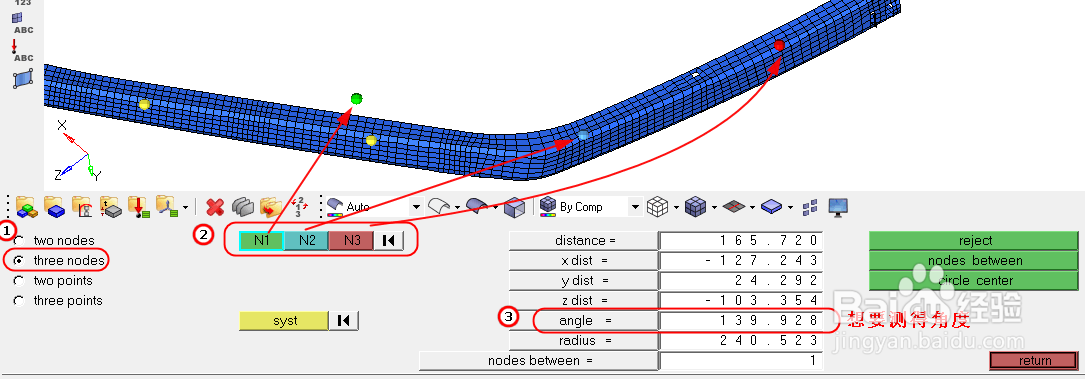

3、按F4快捷键进入distance面板，点中Three nodes选项，任意选择三个节点（如下图），发现无论怎么选择，都无法直接测出前述步骤1中图示两直线的角度。但是，我们可以利用只能选择三点的这一限制沫鉴条件，间接测量。

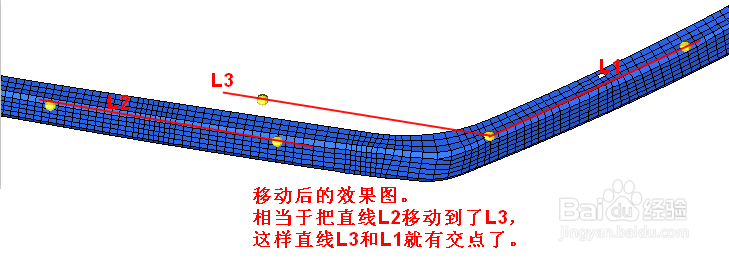

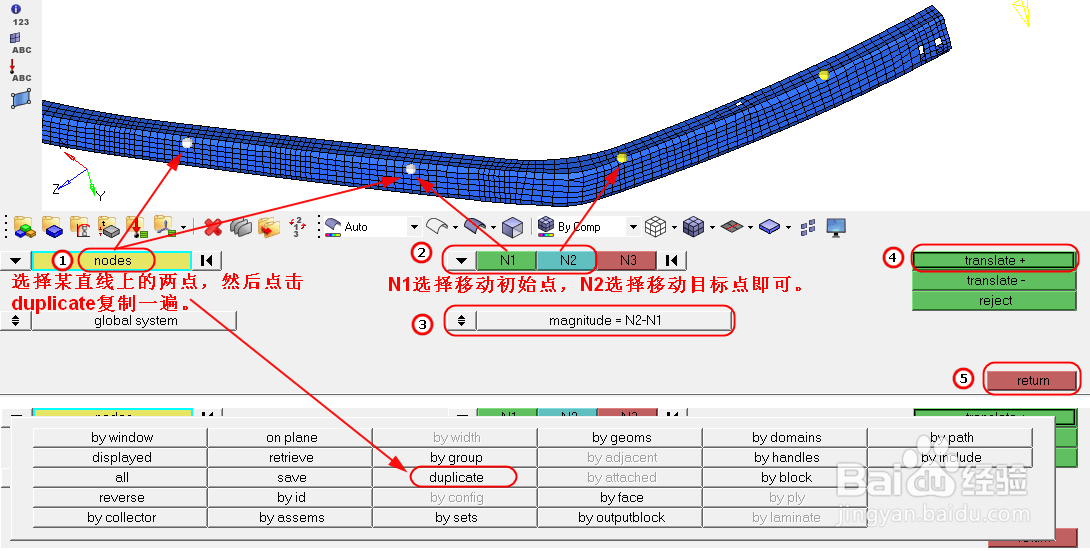

4、按Shift+F4快捷键，进入Translate面板，通过点到点的方式，将某直线上的两点进行移动，使两条空间直线具有共同交点。如醒召叮下图所示。

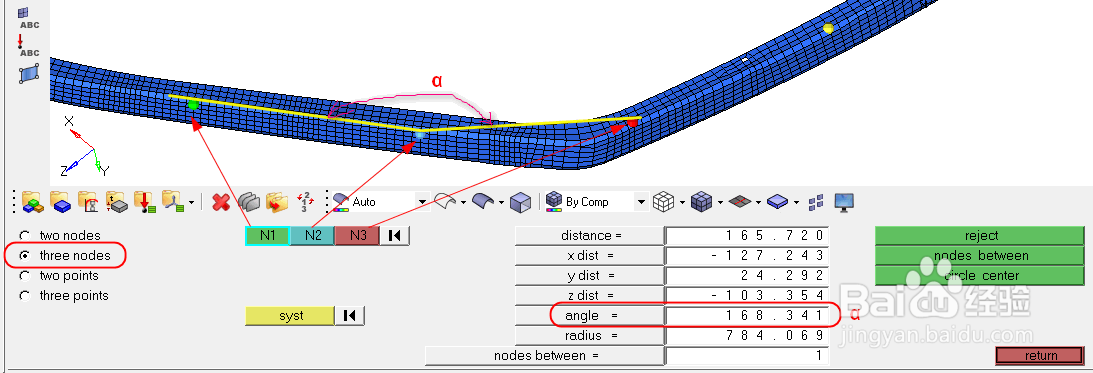

5、再按F4快捷键进入distance面板，点中Three nodes选项，选直线L2、L3上的三个节点，即能测出L2、L3直线的角度，该角度也即L1与L2直线搁槐的角度。
