Solidworks绘制块:[5]制作块-基体
连杆的我们测试完了,下面我们来测试下吊车。
打开“新建”,选择“零件”,然后确定。
![Solidworks绘制块:[5]制作块-基体](https://exp-picture.cdn.bcebos.com/6a408cdd3340b6f39ffa1baf12c0affce086eed3.jpg)

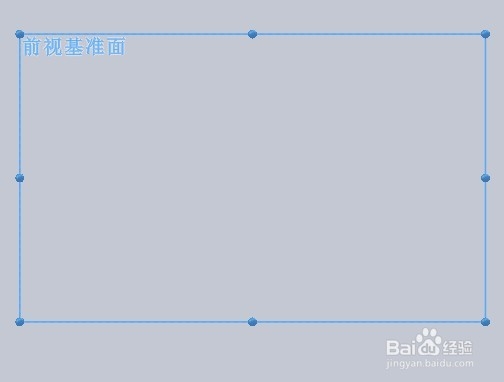

选择“前视”作为基准面。
![Solidworks绘制块:[5]制作块-基体](https://exp-picture.cdn.bcebos.com/0d55dc7bd2828689e63baf0265f97fbd4d7c37d0.jpg)

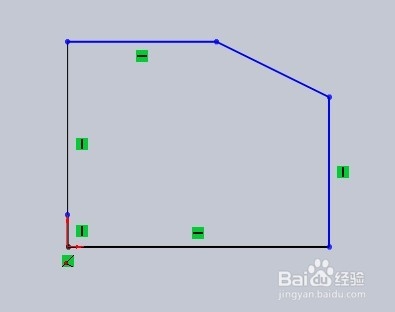

单击“直线” ,然后绘制如图所示图形。
![Solidworks绘制块:[5]制作块-基体](https://exp-picture.cdn.bcebos.com/4d3d2ab33c4133ba9c3c1bce6a37c97623bc2fd0.jpg)

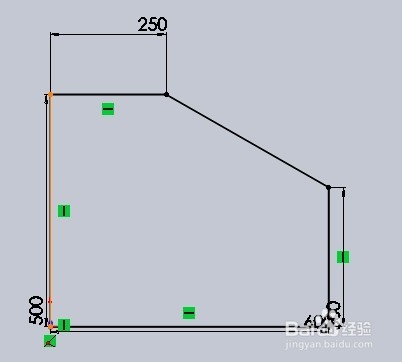

单击“智能尺寸” ,按图所示标准修改尺寸。
![Solidworks绘制块:[5]制作块-基体](https://exp-picture.cdn.bcebos.com/e076d77622bc7dc59a1a33ec5e460596b91429d0.jpg)

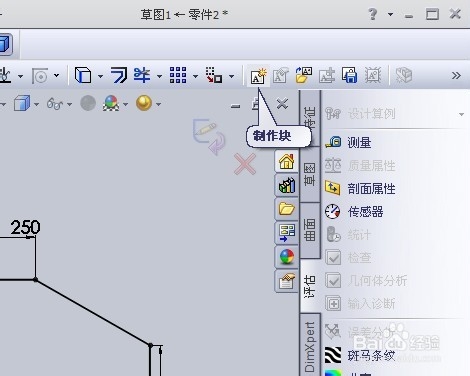

单击“块工具栏”上的“制作块”。
![Solidworks绘制块:[5]制作块-基体](https://exp-picture.cdn.bcebos.com/47bf594ec28333bf5a922dfcdbb8b43ea9db1dd0.jpg)

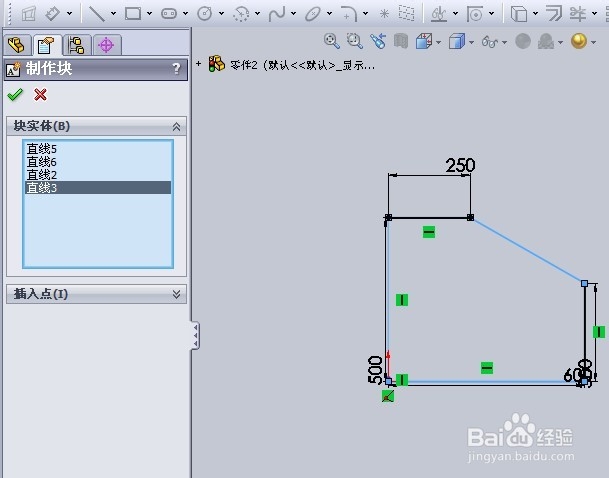

在“块实体”选择绘制的图形,然后在 PropertyManager 中单击确定。
![Solidworks绘制块:[5]制作块-基体](https://exp-picture.cdn.bcebos.com/fb738d9c2cf7dfb2b764d69fd01b1edef5dc13d0.jpg)
