CAD打印图纸，边缘缺失，出图不完整怎么办？

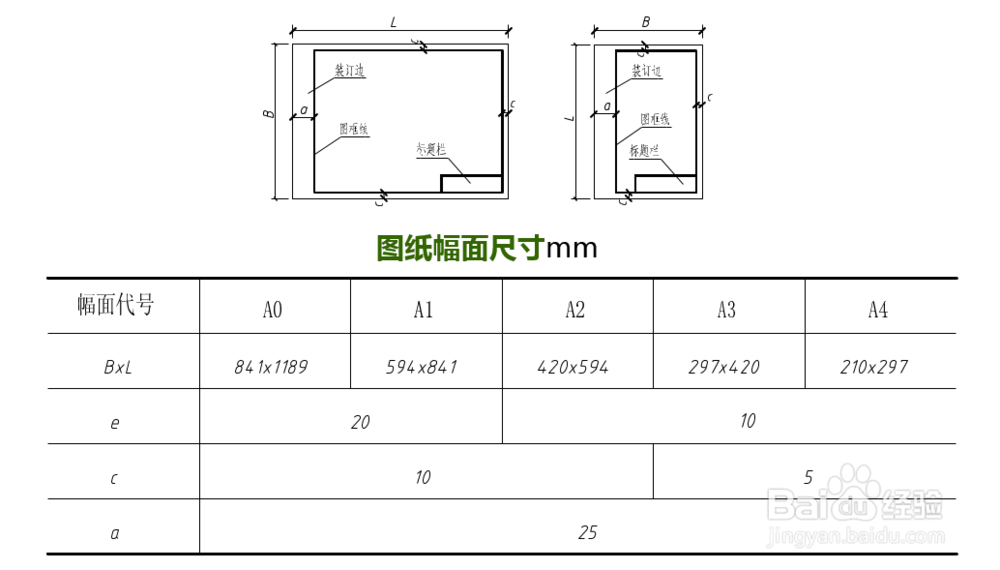

1、按照标准图纸的大小，绘制“外框”（外框就是实际的图纸大小的倍数）

再用偏移命令，绘制“内框”（左偏移25mm，右、上、下都是偏移10mm）

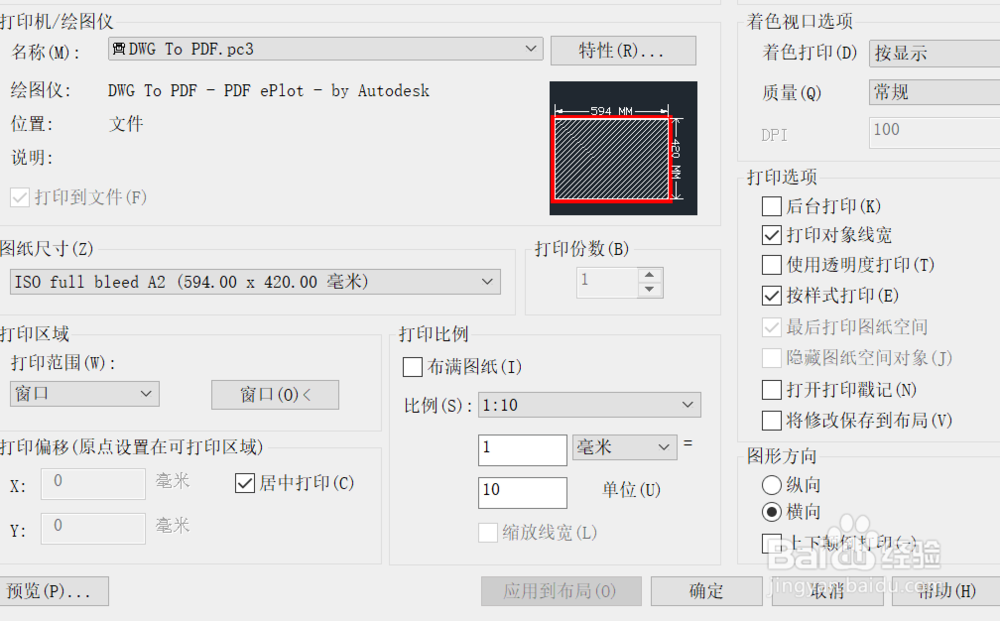

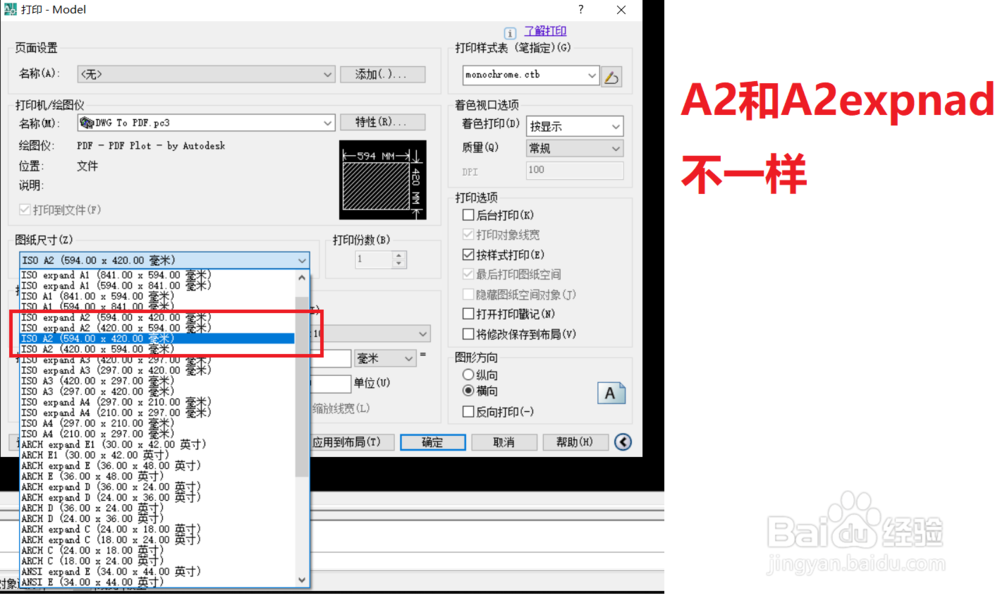

1、CAD2010及以上的版本可以使用ISO full bleed为前缀的图纸，这种图纸默认的可打印区域就是全图。

CAD2010以上的用户看到这里就可以关闭本经验了。

（低版本请您自己看看有没有这个图纸选项，CAD2008没有这个选项）

1、CAD2008及以下，需要手动修改图纸的可打印区域。

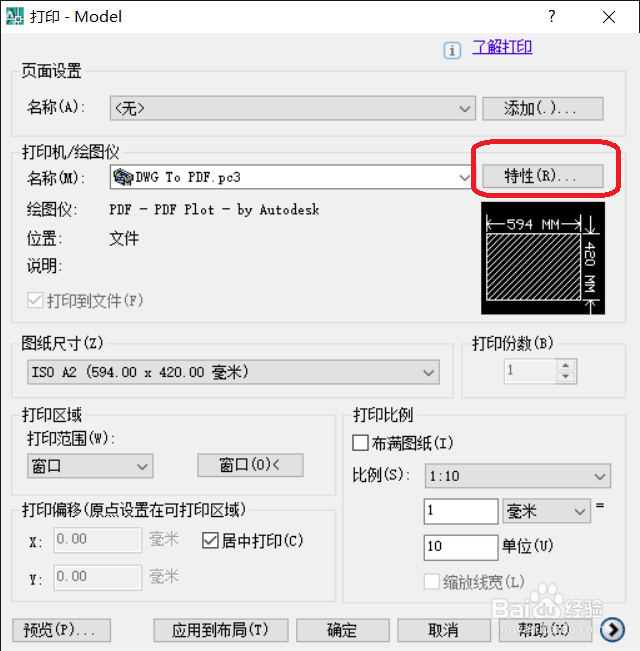

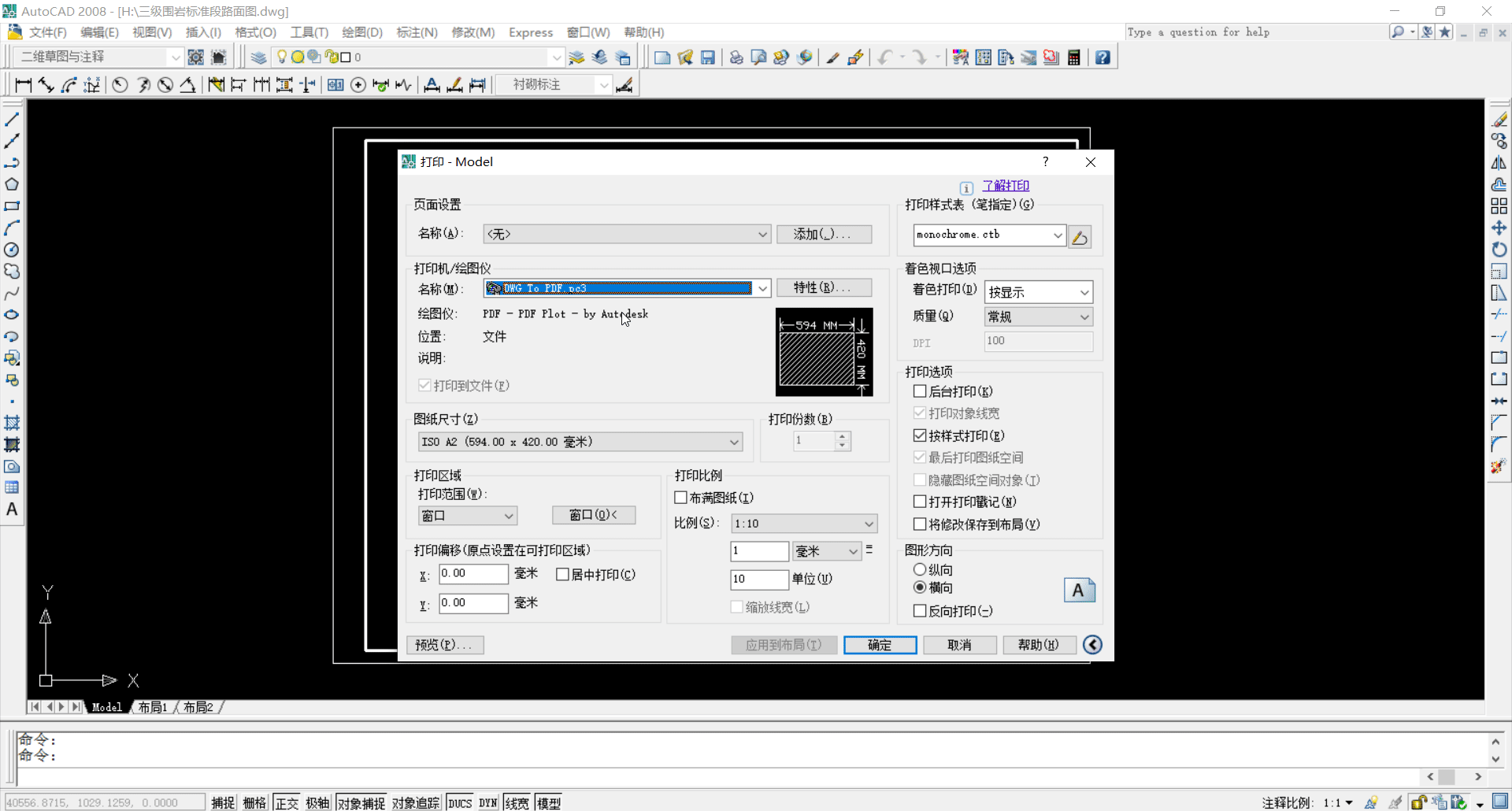

CTRL+P调出打印页，点击特性。

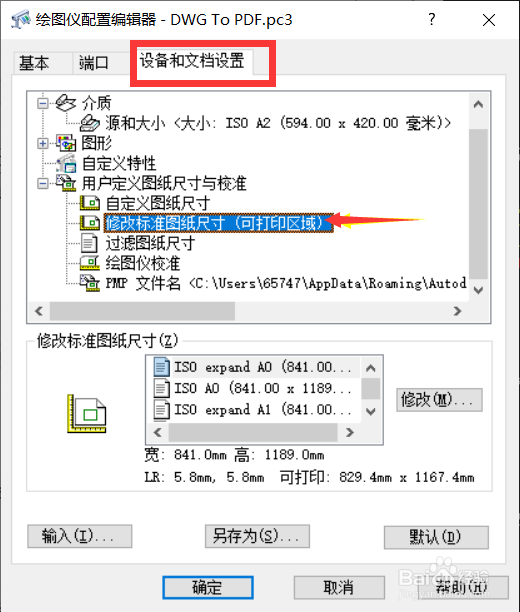

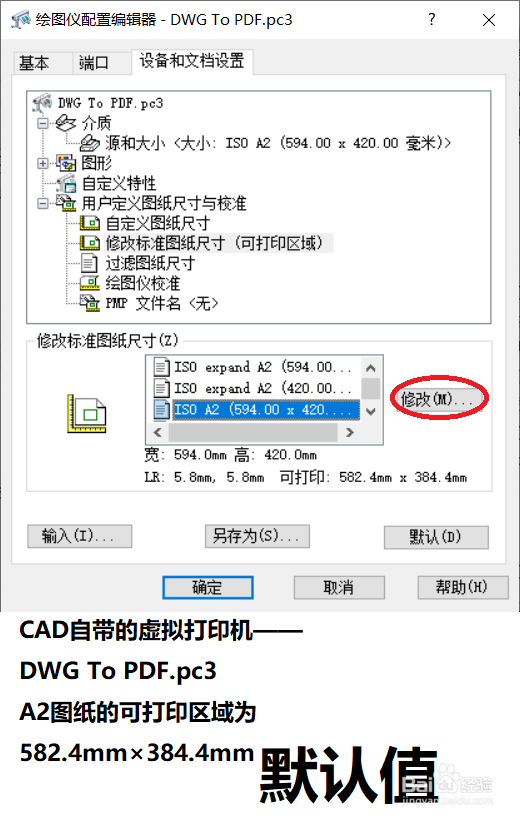

进入“绘图仪配置编辑器”，点击“设备和文档设置”，再点击“修改标准图纸尺寸（可打印区域）”

2、找到你所要的图纸，如ISO A2（594 × 420），点击修改

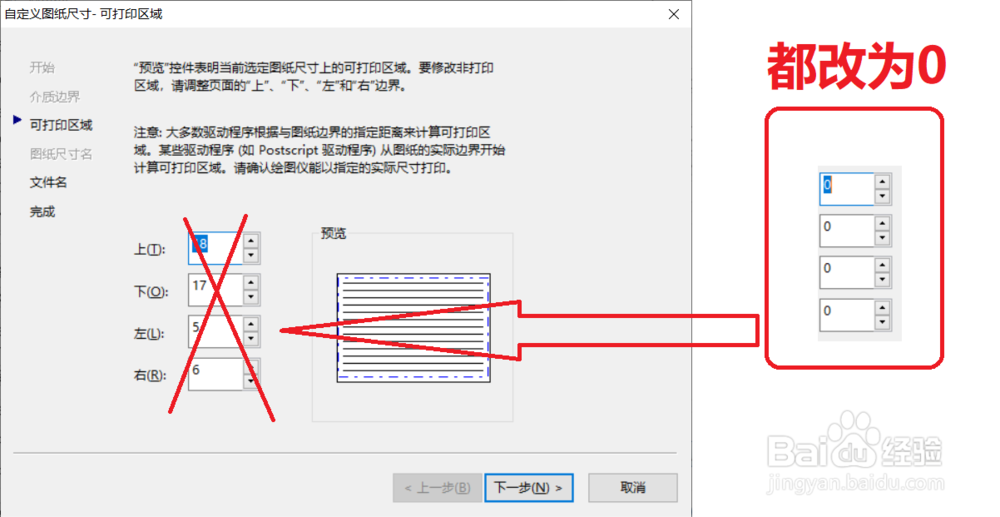

3、弹出“自定义图纸尺寸——可打印区域”对话框，全部改为0。

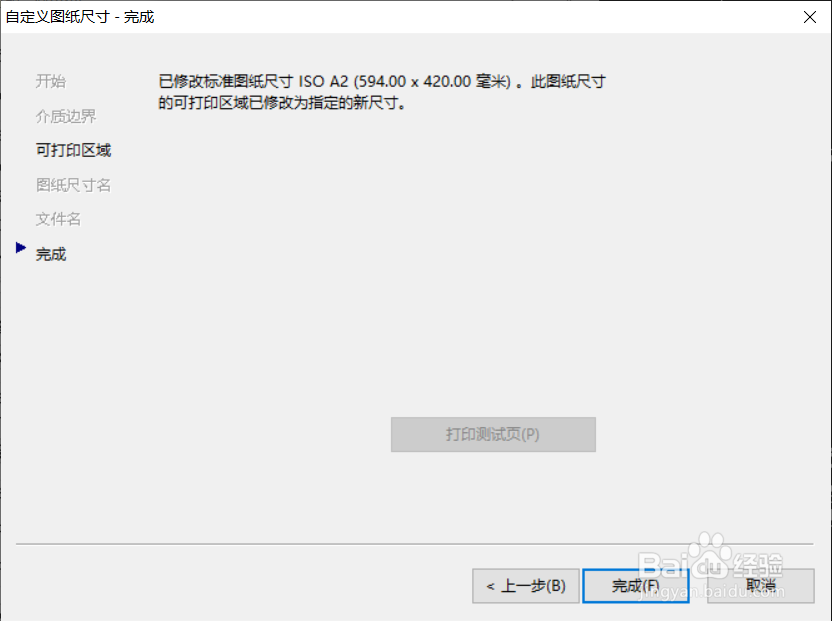

点击“”下一步“，再点击”完成“

4、回到打印页，找到您刚刚设置过的图纸。

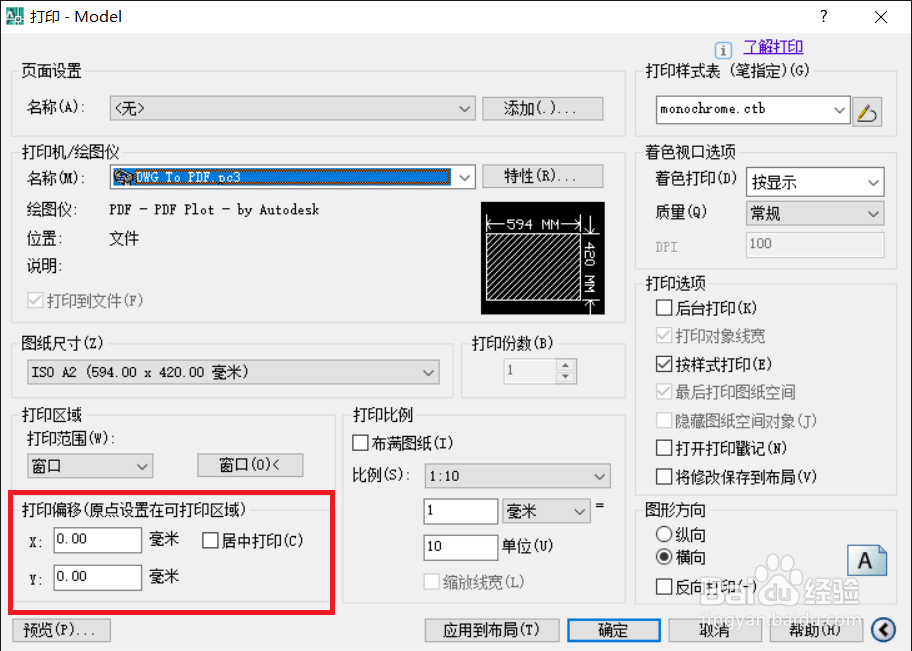

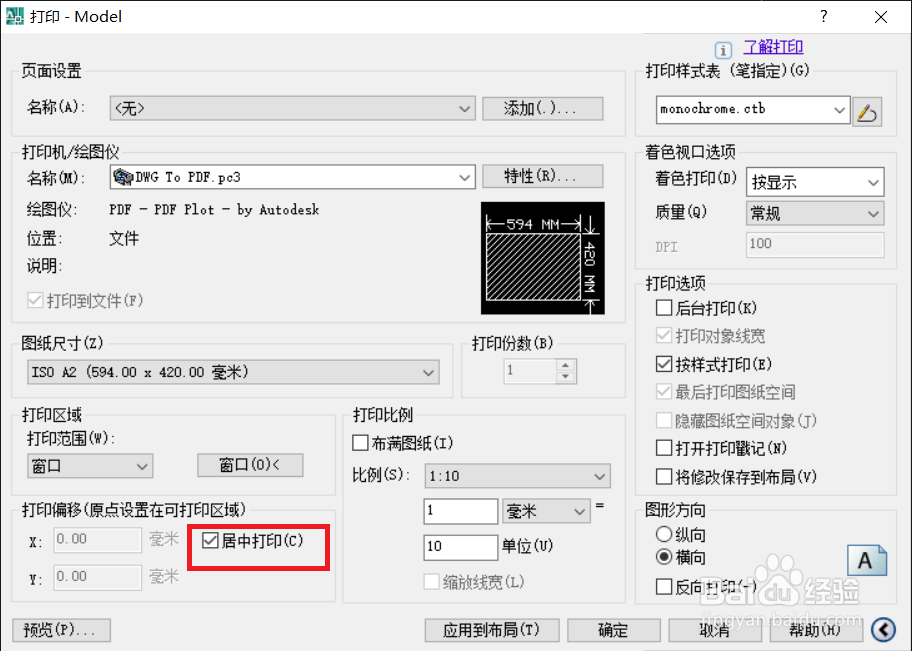

勾上“居中打印”，或者“不勾选居中打印，但把左下角坐标改为0，0”。

5、打印比例可以自己设置一下。

（一般地，设置好图纸尺寸与外图框尺寸一致之后，打印比例是不需要改动的，并且，勾选不勾选“布满图纸”，打印比例都不会变，如下动图所示）

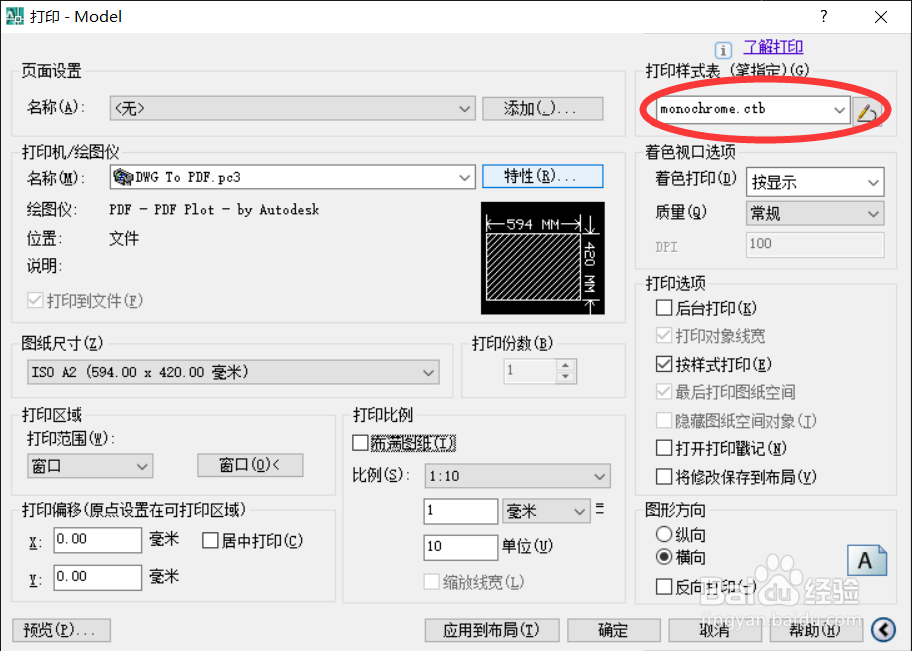

1、不想要图纸为彩色，选择monochrome.ctb

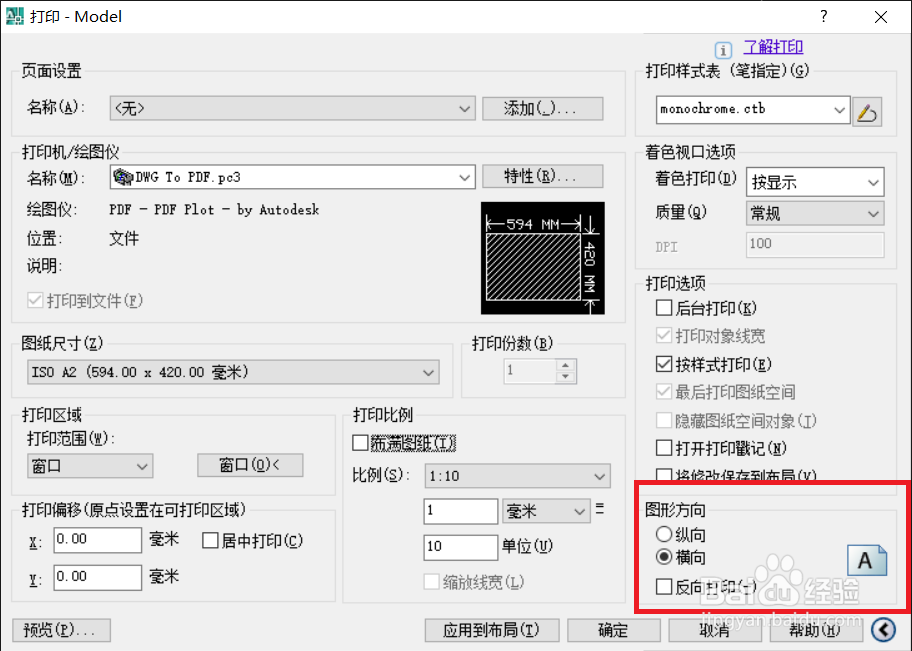

1、选择就可以

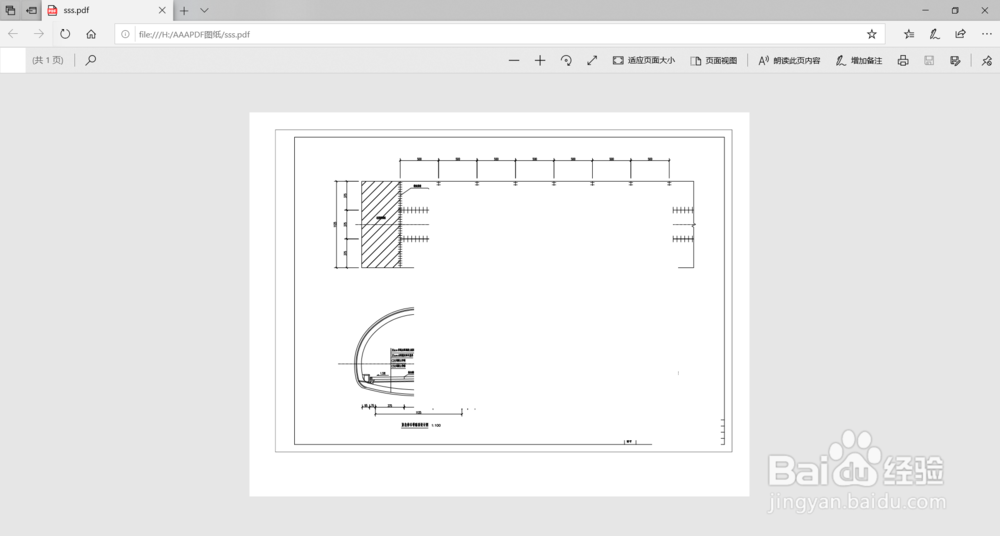

1、按理来说经过上述的设置,CAD2008的默认打印机DWG to PDF可以打印出标准的A2图纸了。

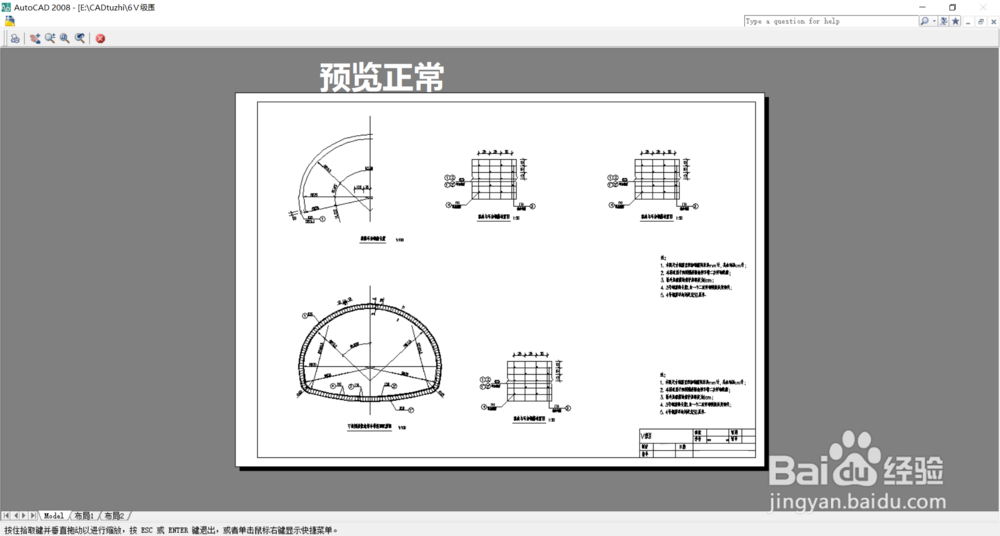

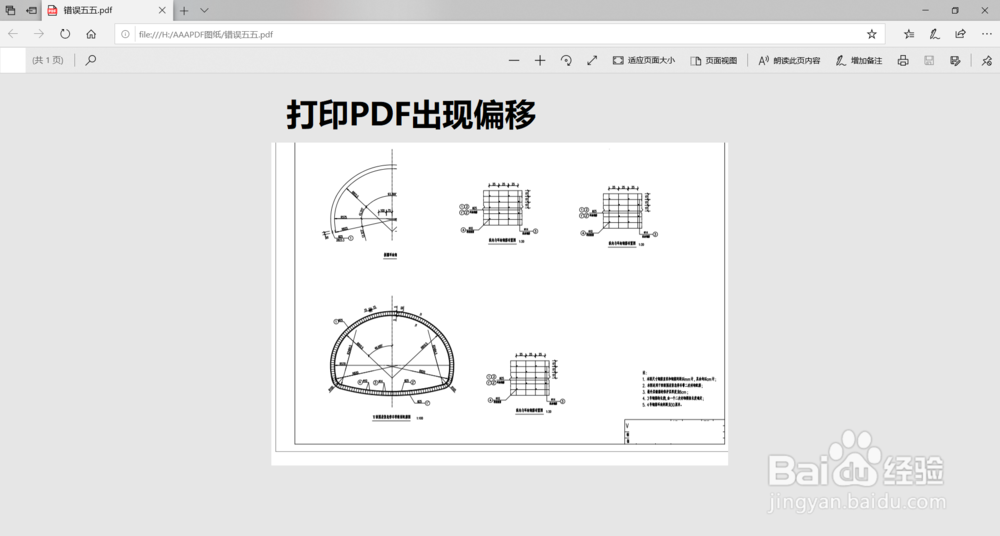

但事实不是这样，CAD2008在打印全区域图纸为PDF时，总会出现预览正确，打印图像偏移的情况。

事实上，这是一个十多年来没有完美解决的问题。

下面给出两种勉强解决的方法。

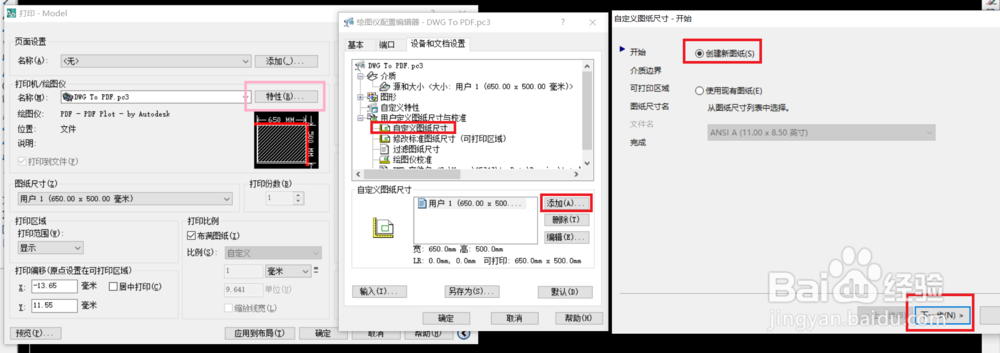

2、对CAD2008的虚拟打印机DWG to PDF——“特性”中创建一种比A2图纸大一些的图纸，建议是650毫米×500毫米，并且页边距全部设置为0。

对于A1请自行设置。（一般宽高都增加100毫米，就可以保证打印偏移后，整个图纸仍然完整）

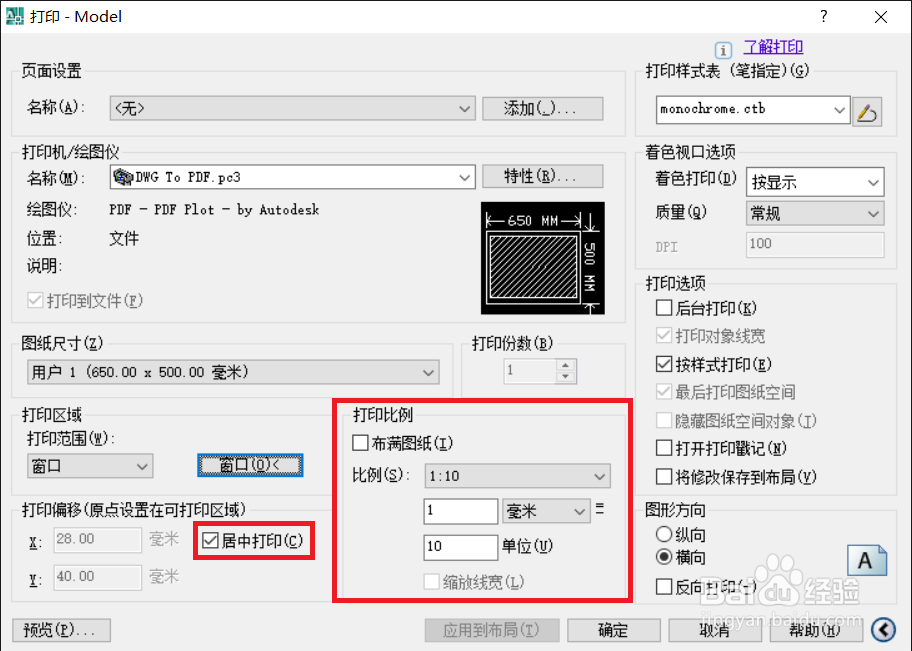

3、用新的图纸打印，比例必须自己设置为1：10或1：100，千万不要勾选“布满图纸”，勾选上“居中中打印”，开始打印。

打印之后会有白边，一会用ADOBE Arcrbot DC或PS裁剪，这里只介绍用ADOBE Arcrbot DC裁剪

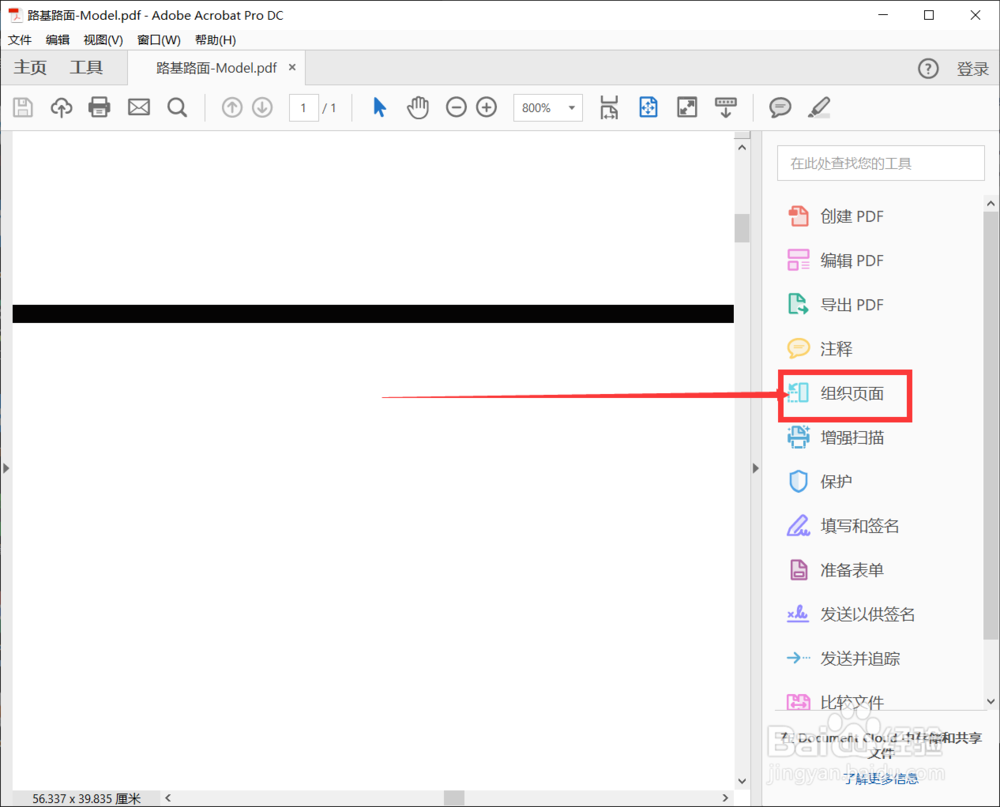

4、用ADOBE Arcrbot DC打开带有白边的图纸，现在开始裁掉白边。

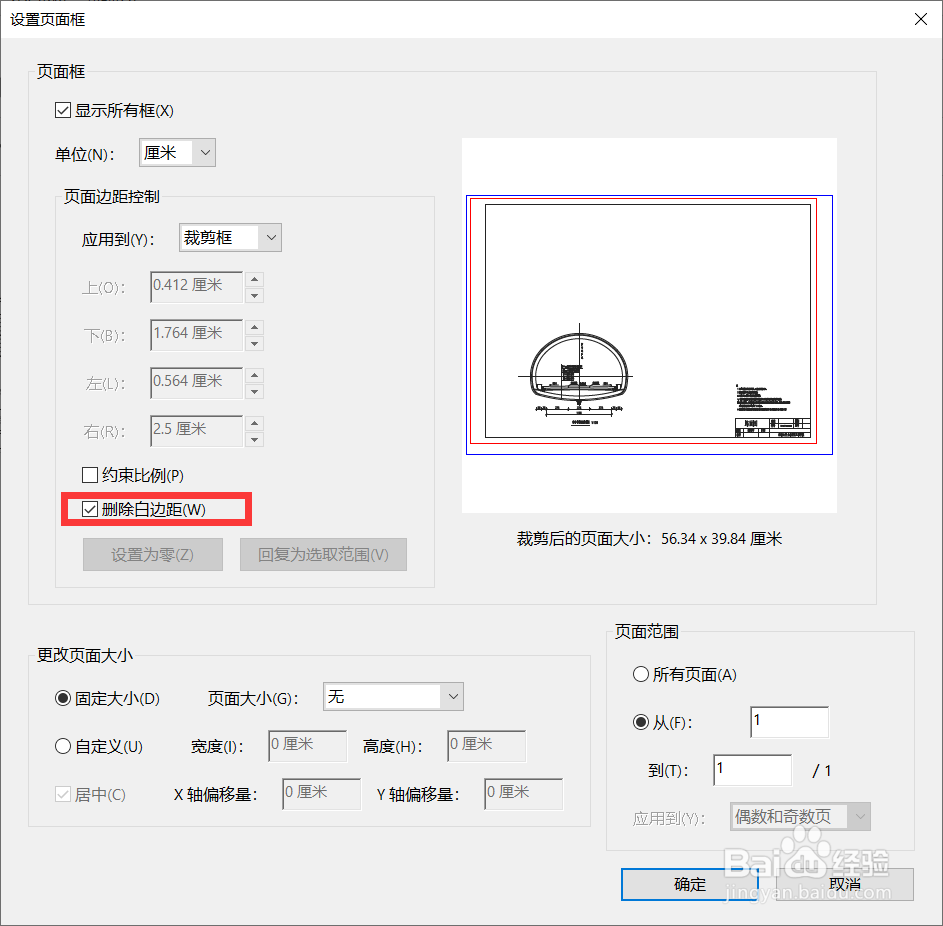

搜索“设置页面框”，再点击粗体字“设置页面框”

勾选“删除白边距”，确定。

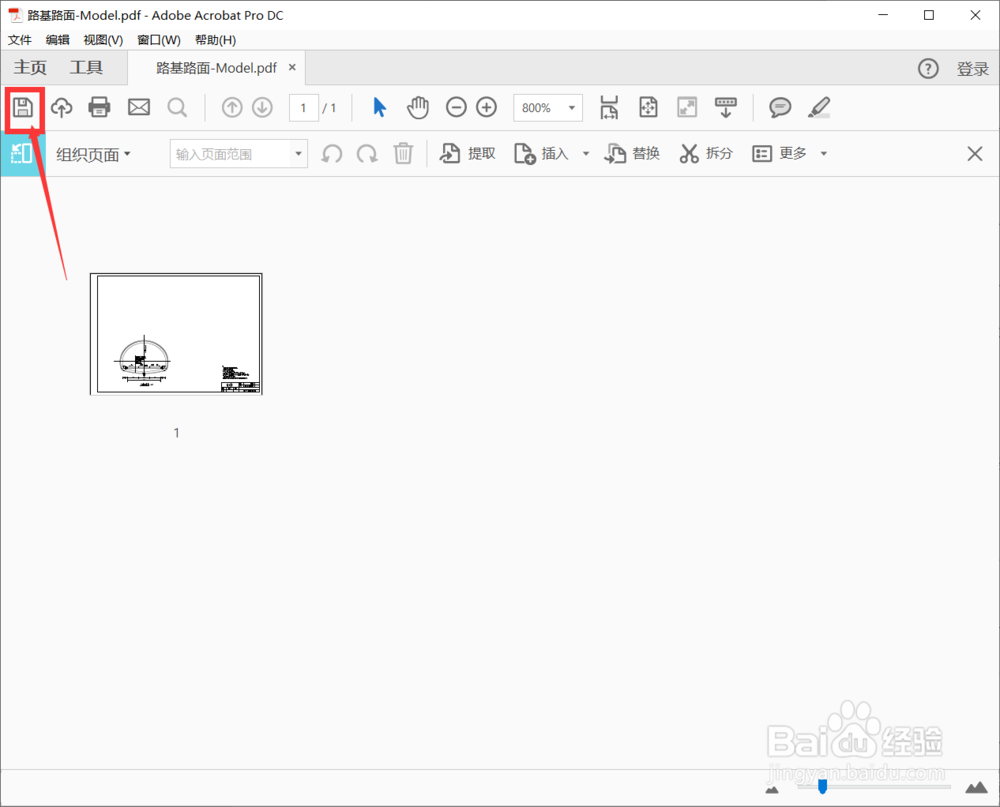

最后要保存。

再次打开PDF图纸，已经裁剪好了，非常标准！

1、安装ADOBE Arcrbot DC。

再进去CAD的打印设置页面，在虚拟打印机Adobe PDF，修改A2图纸的页边距，再打印。
