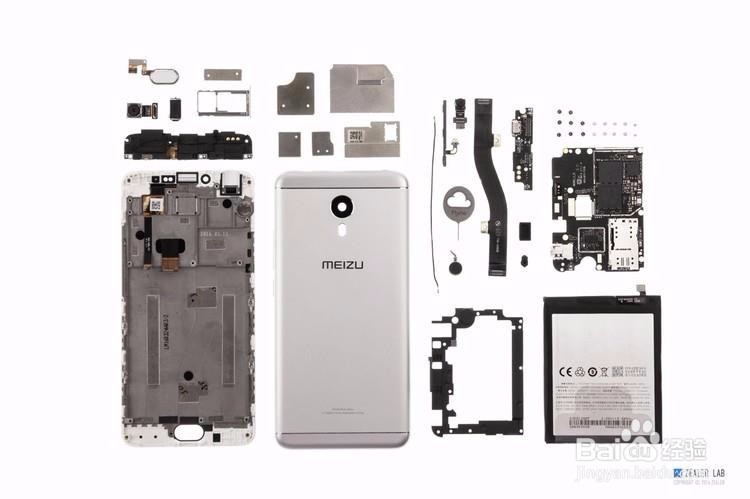

魅蓝Note 3详细拆解：内部高逼格

1、取出卡托

2、卡托为三选二「SIM1：Nano-SIM；SIM2/TF：Nano-SIM & T-card」设计；

卡托前端有做「T」型防呆设计，避免卡托插反无法取出和损坏 SIM / SD 接触端子。

3、卸下底部两颗 Pentalobe 螺丝。

1、屏幕组件和后壳采用螺丝和扣位的形式固定。

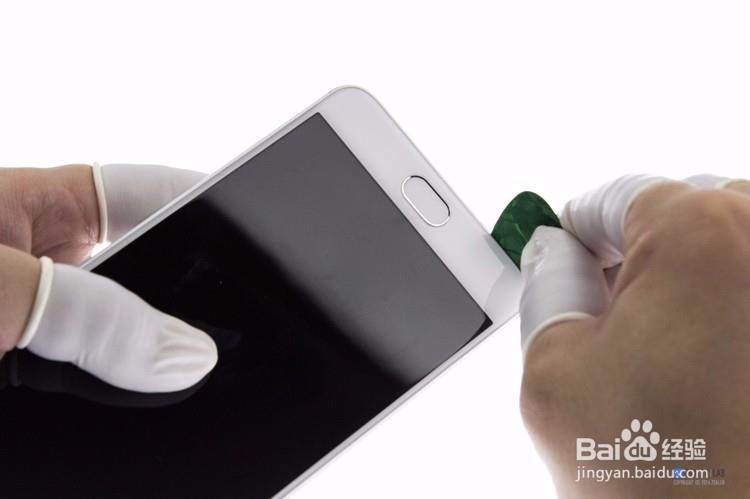

2、先用吸盘从手机前盖板上用力吸开一条缝，再用撬片从缝隙进入，上下滑动。

3、划开一侧后，在另一侧完成同样的动作。最后小心划开上下侧，分离后壳。

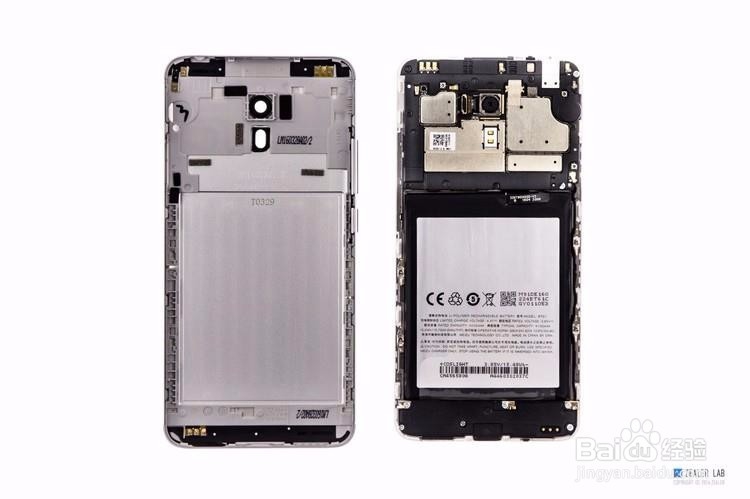

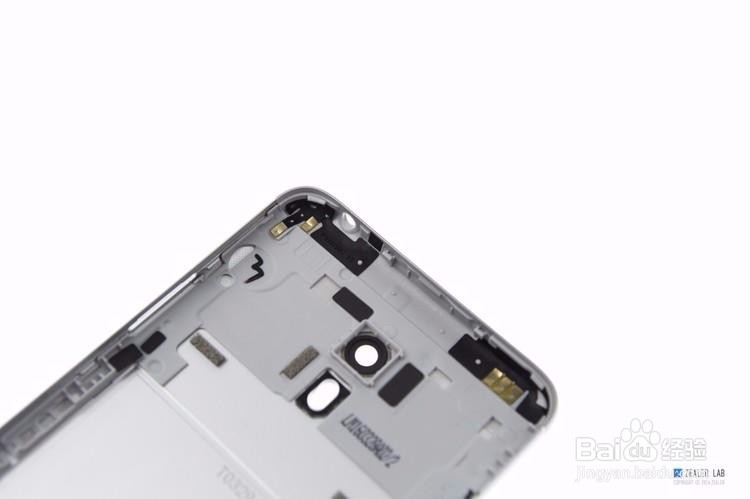

1、后壳采用铝镁合金冲压 CNC工艺，同塑件部分采用点胶方式固定；

顶部和底部天线全部为 FPC 材质，采用弹片和 POGO PIN 连接方式

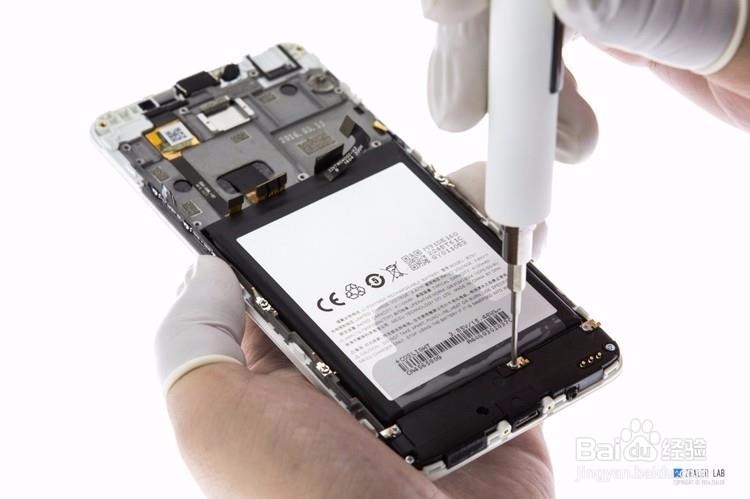

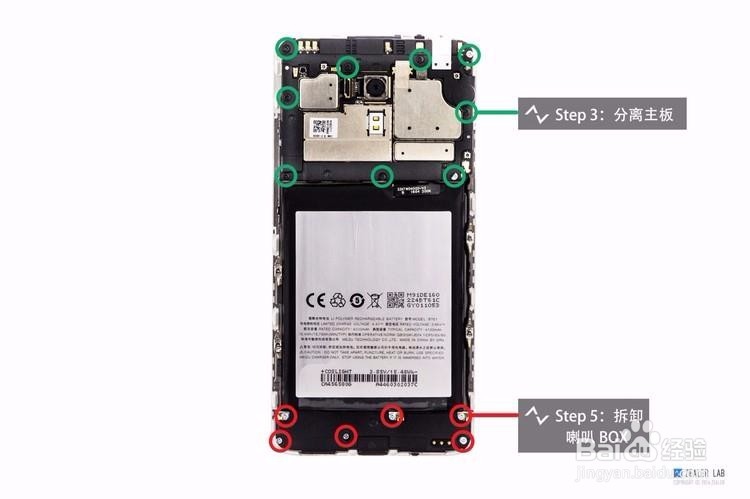

2、螺丝标记及 Step 标记，全部为「十字」螺丝

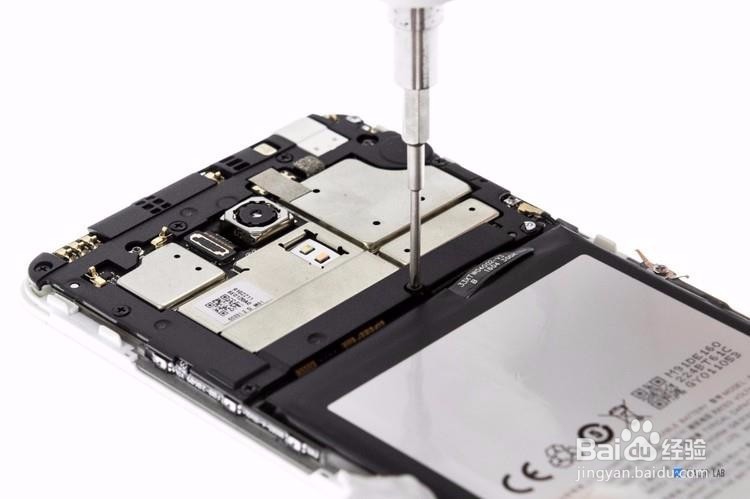

3、拧下主板固定螺丝

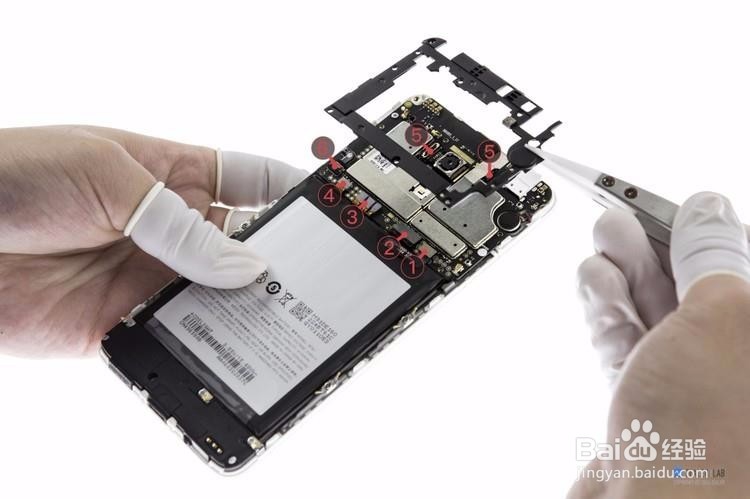

1、依次断开 ① 电源、② 主 FPC 、③ 屏幕、④ Touchpanel、⑤ 前后摄像头 BTB 以及 ⑥ 侧键 ZIF。「BTB：Board to Board 板对板连接器」、「ZIF：零插拔力插座」

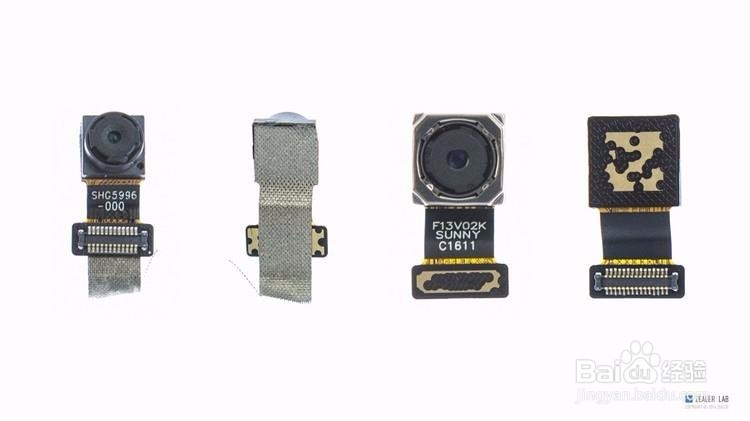

2、1300 万像素后摄像头， f/2.2 光圈 5P 镜头，配备双色温闪光灯，并支持 PDAF 相位对焦;

500 万像素前摄像头， f/2.0 光圈。

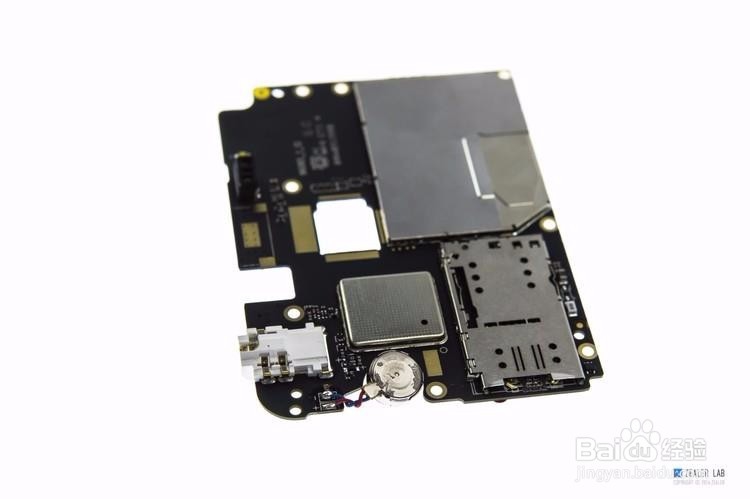

振动马达＆主板 功能 标识

3、振动马达为扁平马达，规格为0828，

马达采用焊盘方式连接，不利于售后维修。

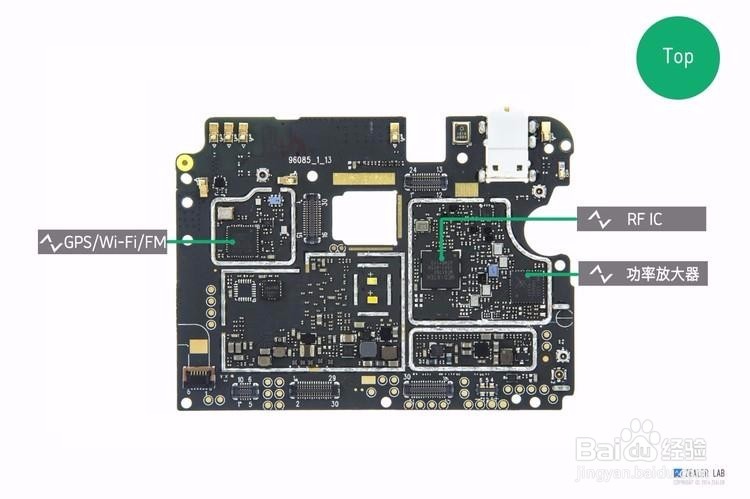

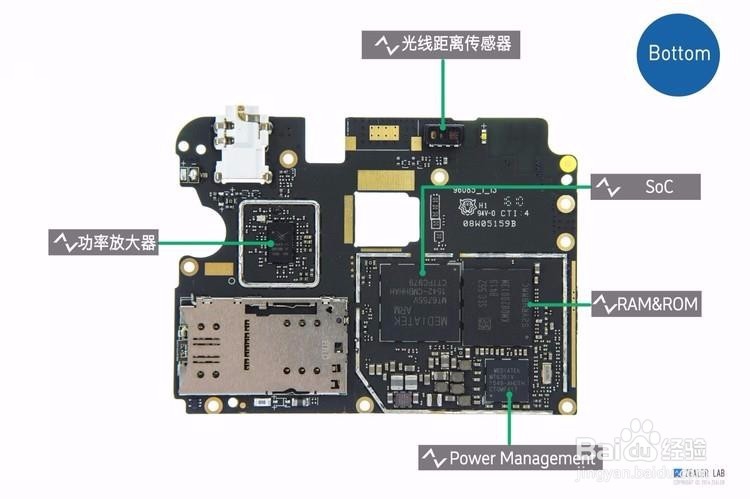

1、SoC: CPU：MTK，MT6755V ，8-core ,64-bit，Cortex-A53，Main Frequency 2GHz

GPU：Mali-T860，Dual core 64 bit，700MHz

RAM & ROM: SEC 552 B419 KMQ820013M

eMMC 32GB LPDDR3 16Gb with 1600Mbps of eMMC Based MCP

功率放大器: Skyworks 77643-11 高集成放大芯片，支持 WIFI/WCDMA//TD-SCDMA/FDD/TDD 信号放大

Power Management: MTK MT6351V

2、RF IC：MTK，MT6176V

功率放大器:Skyworks 77916-11

GPS/Wi-Fi/FM IC: MTK MT6625LN  GPS GLONASS / BLE WiFi 802.11 / WLAN RF

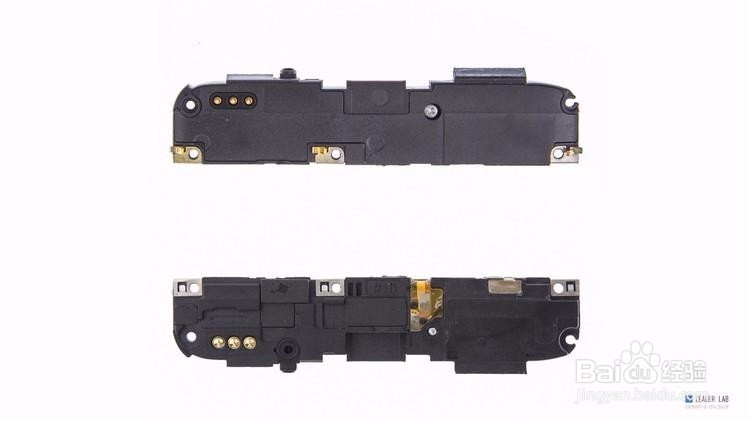

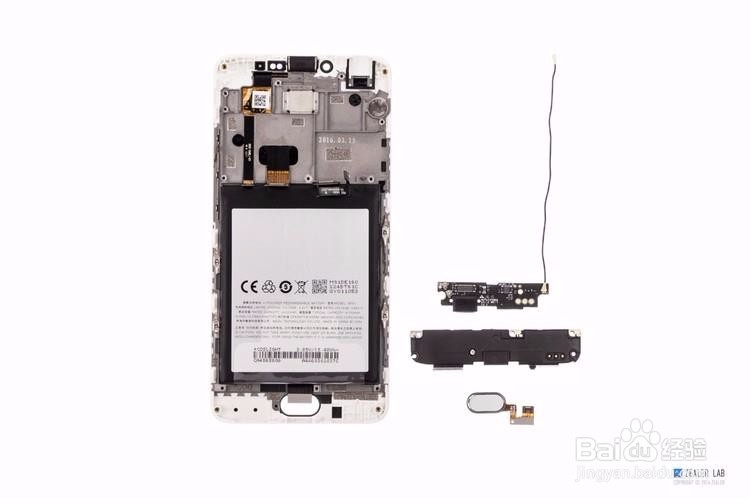

Step 5：拆卸 喇叭 BOX

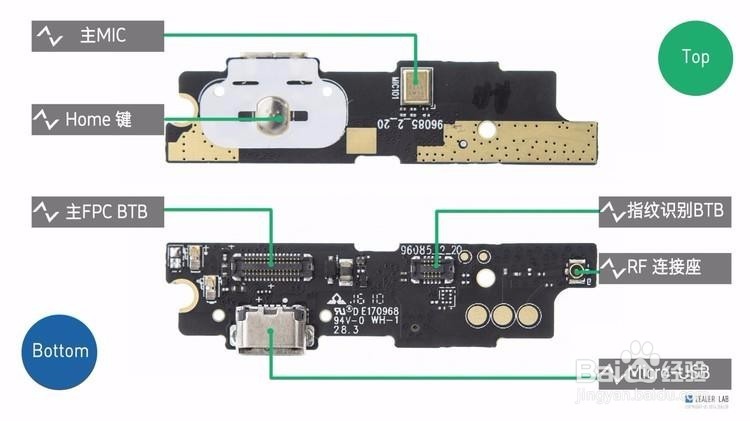

3、Step 6：拆卸 副板 ＆ 指纹识别

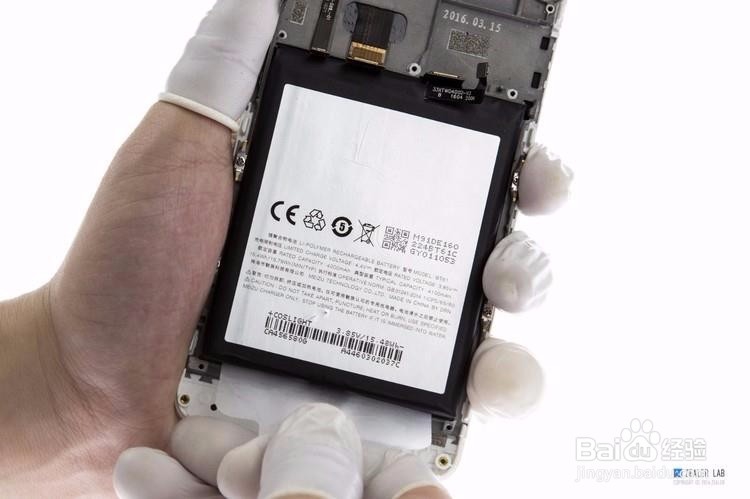

1、电池采用双面胶固定，通过 「拉手柄」 可以轻松拿起。

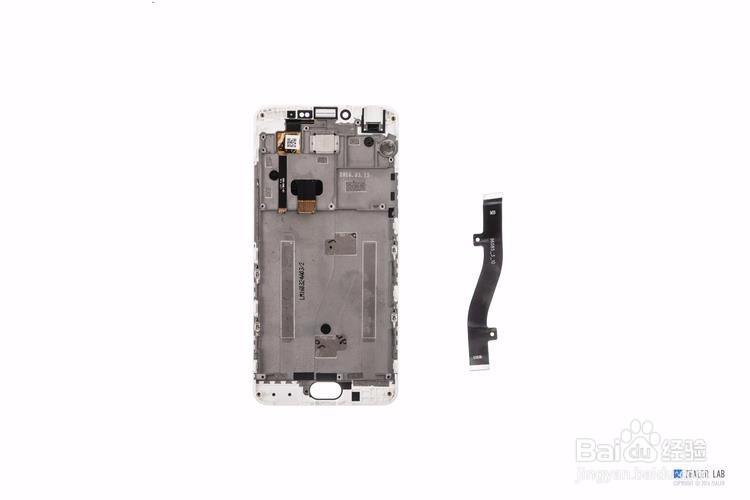

2、主 FPC
