家庭接线注意事项

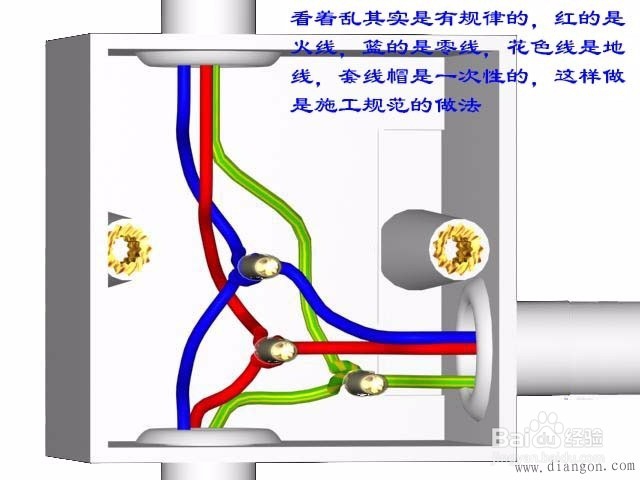

1、L火线又称相线，用来输送负荷电流，按照相序依次为 A相、B 相、C相，相位角相差120度，在线路图上标注符号L1、 L2、 L3 。 U V W 一般标注于电路支路上，按颜色一般分 黄、 绿、 红。低压0.4KV系统，任意两根相线之间电压是380V;任意一根相线和零线之间的电压是220V,

2、零线：标注符号N 一般用蓝色线，三相负载平衡时，零线上没有电流；三相负载不衡时，零线上有电流。正常零线上没有电压，零线断开时，零线上有电压。

3、接地线：标注符号PE 用黄绿双色线；连接于接地环网和设备金属外壳（或配电装置外壳），当设备线路绝缘降低或其它原因出现漏电时，能减少通过人体的电流，让漏电保护器动作跳闸，切断供电电源，保护人体安全。

1、绑线时，绳子要从绑线环的下边垂直移动。

2、新的电线束型号应与原来一致,导线端子与导线连接可靠,可用手拉一拉各插接器与导线有无松动、脱落现象。

3、新的电线束与原电线束对比一下,如：电线束的尺寸、导线端子接头、导线颜色等应基本一致。对有疑问之处,可用万用表进行测试,确认该电线束完好后,方可更换。

4、各电气设备的插接器、插头、插座须与电线束上的插座、插头相对应。各连接导线与电气设备连接后,要留有一定的余量,导线不可拉得太紧或放的太松。
