砂轮机做动平衡使用GLFore的现场动平衡仪

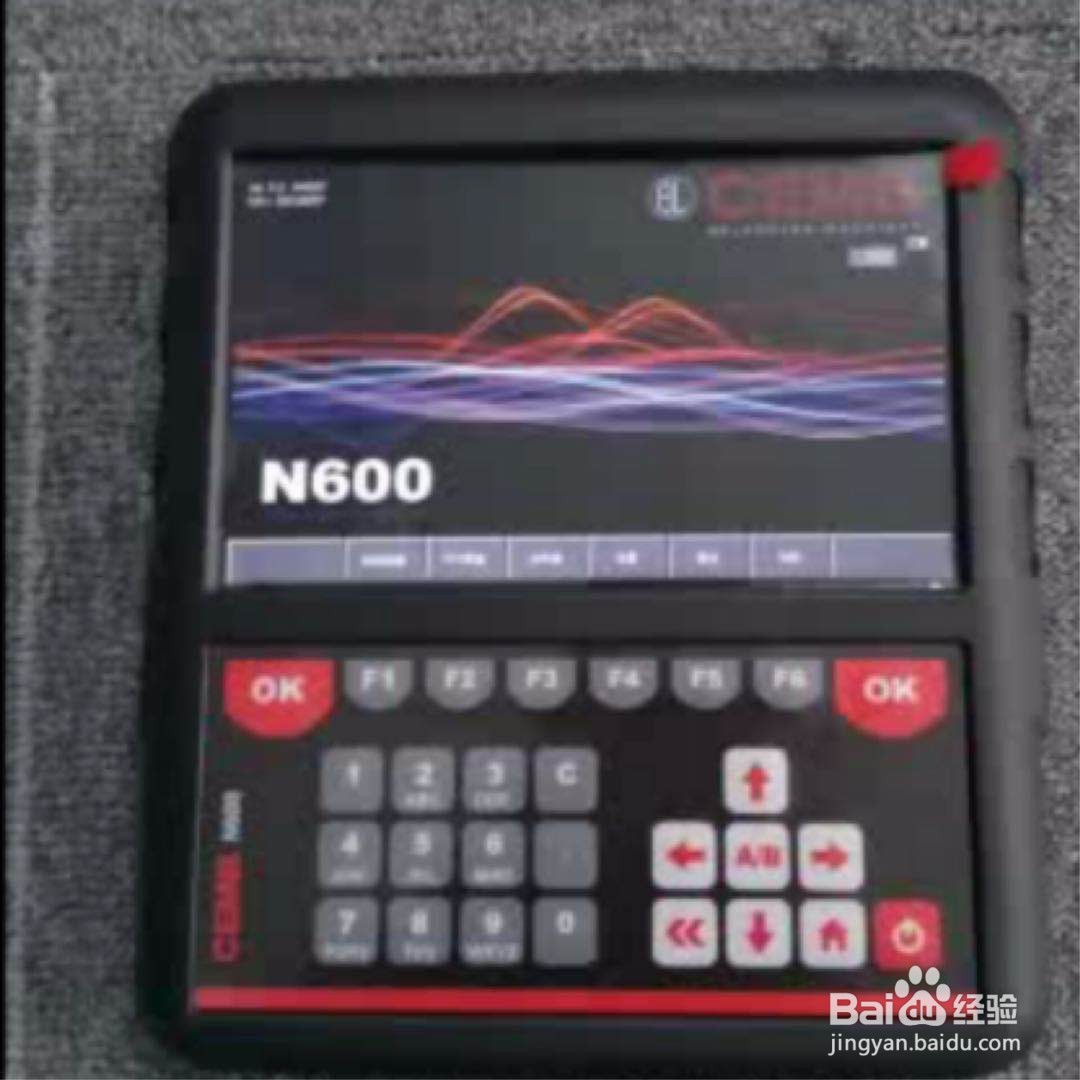

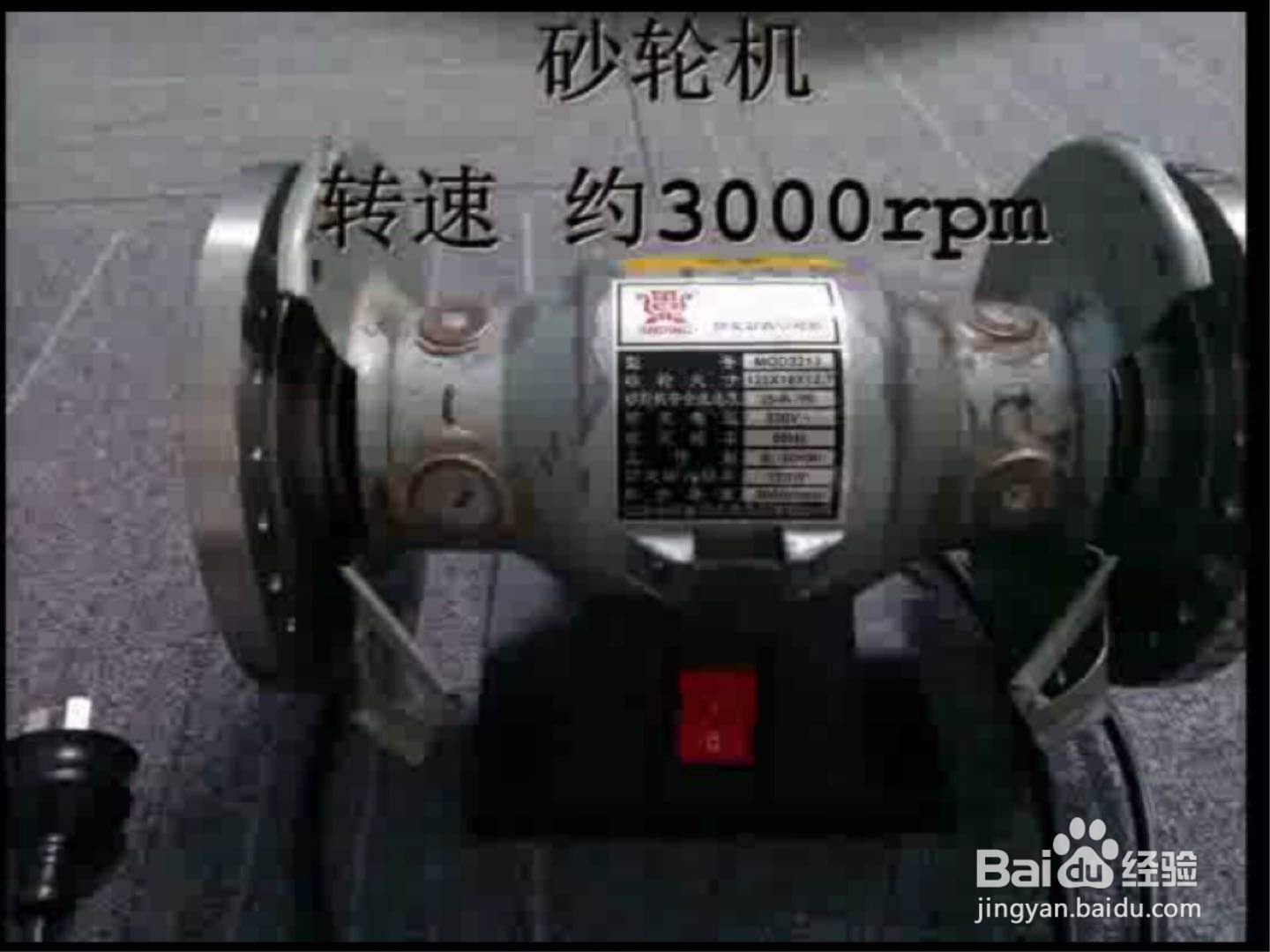

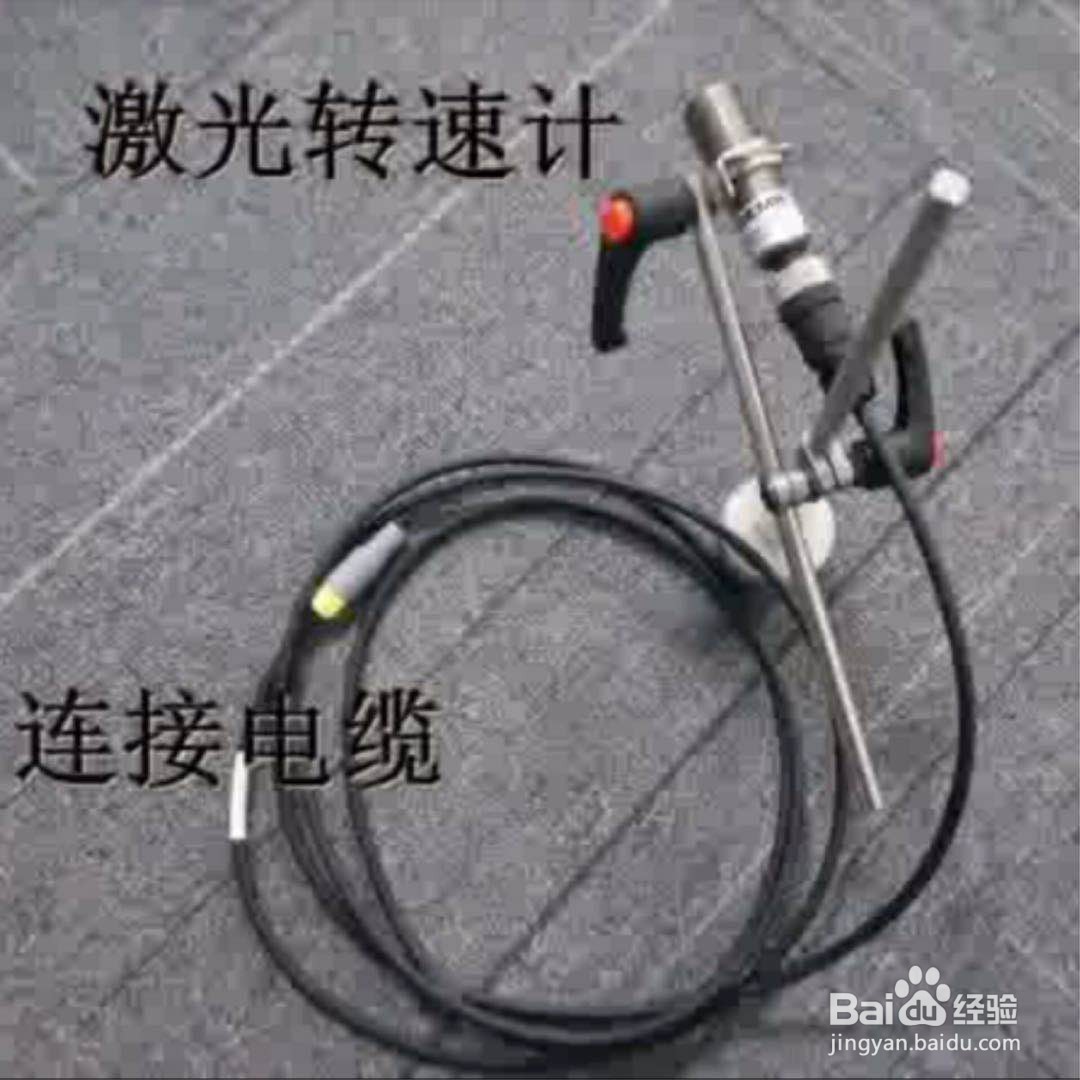

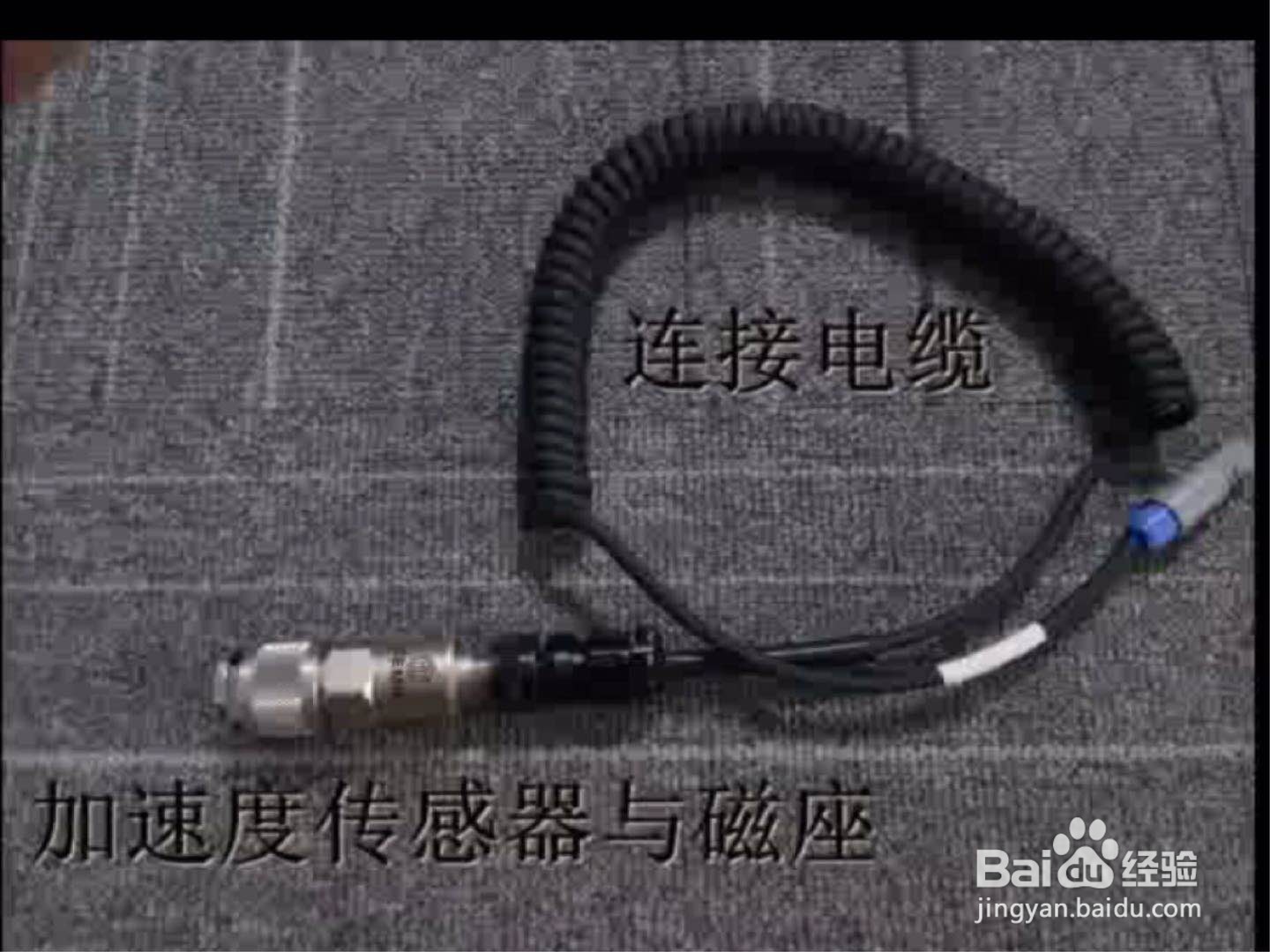

1、试验准备的材料

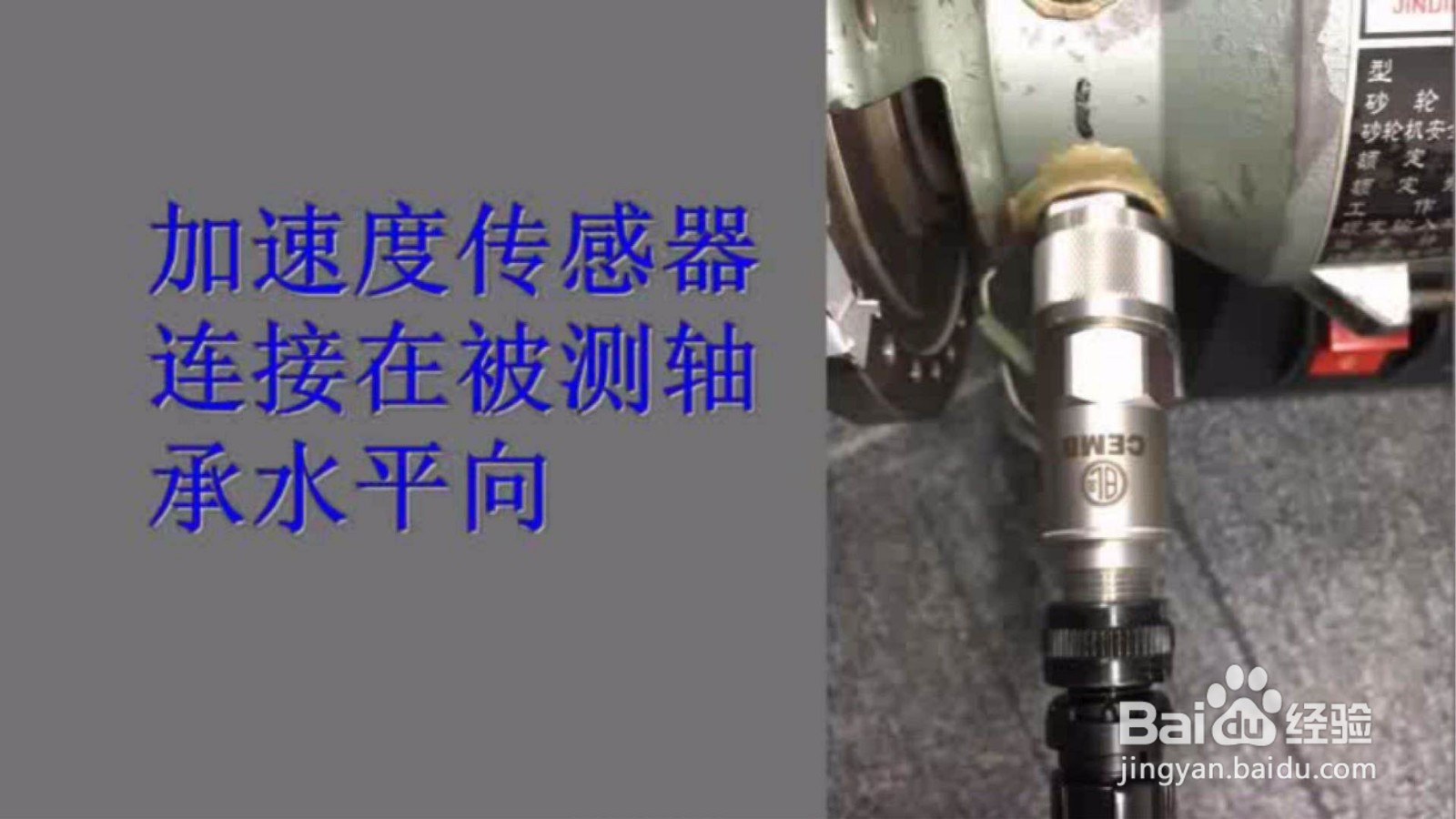

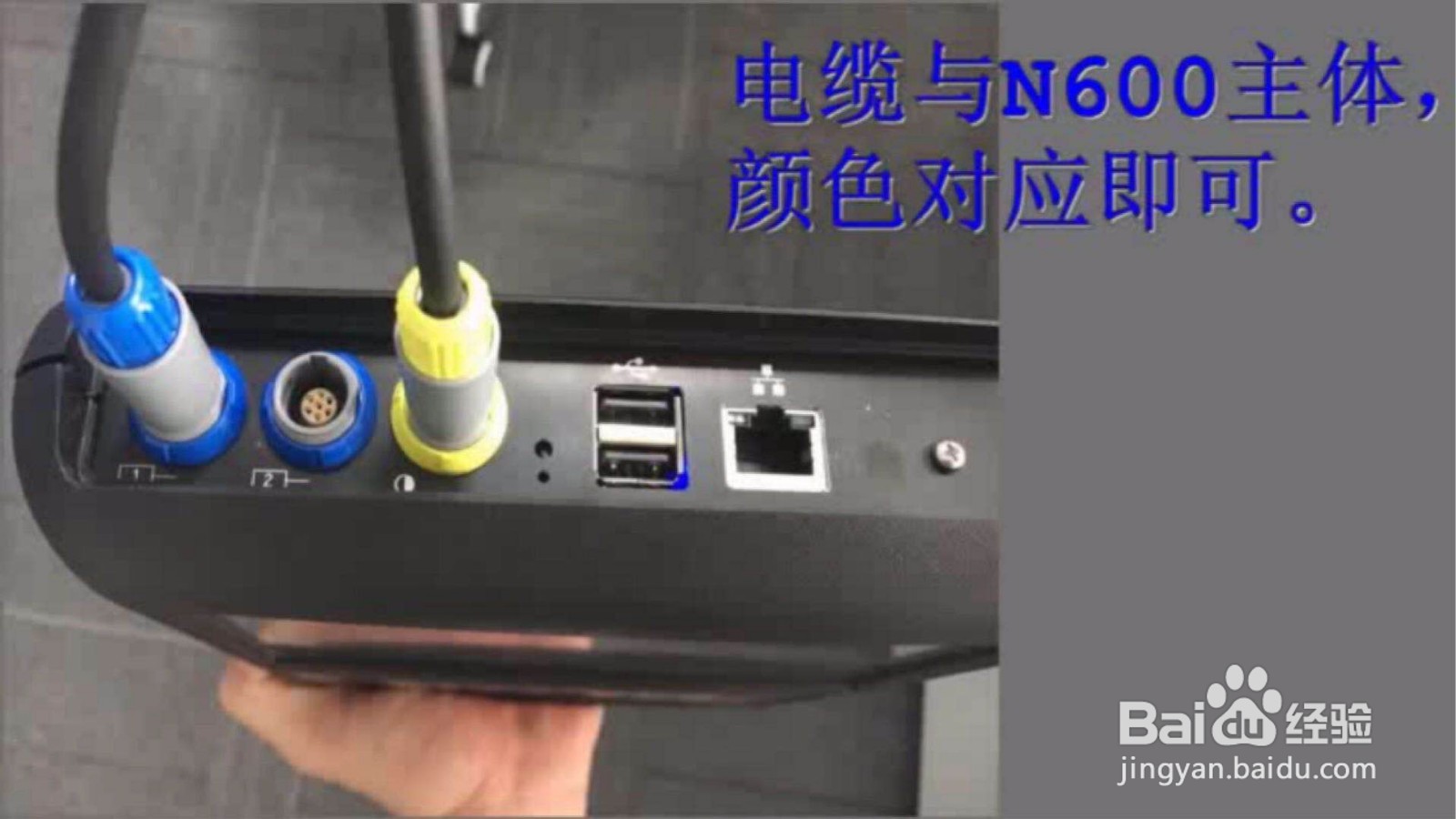

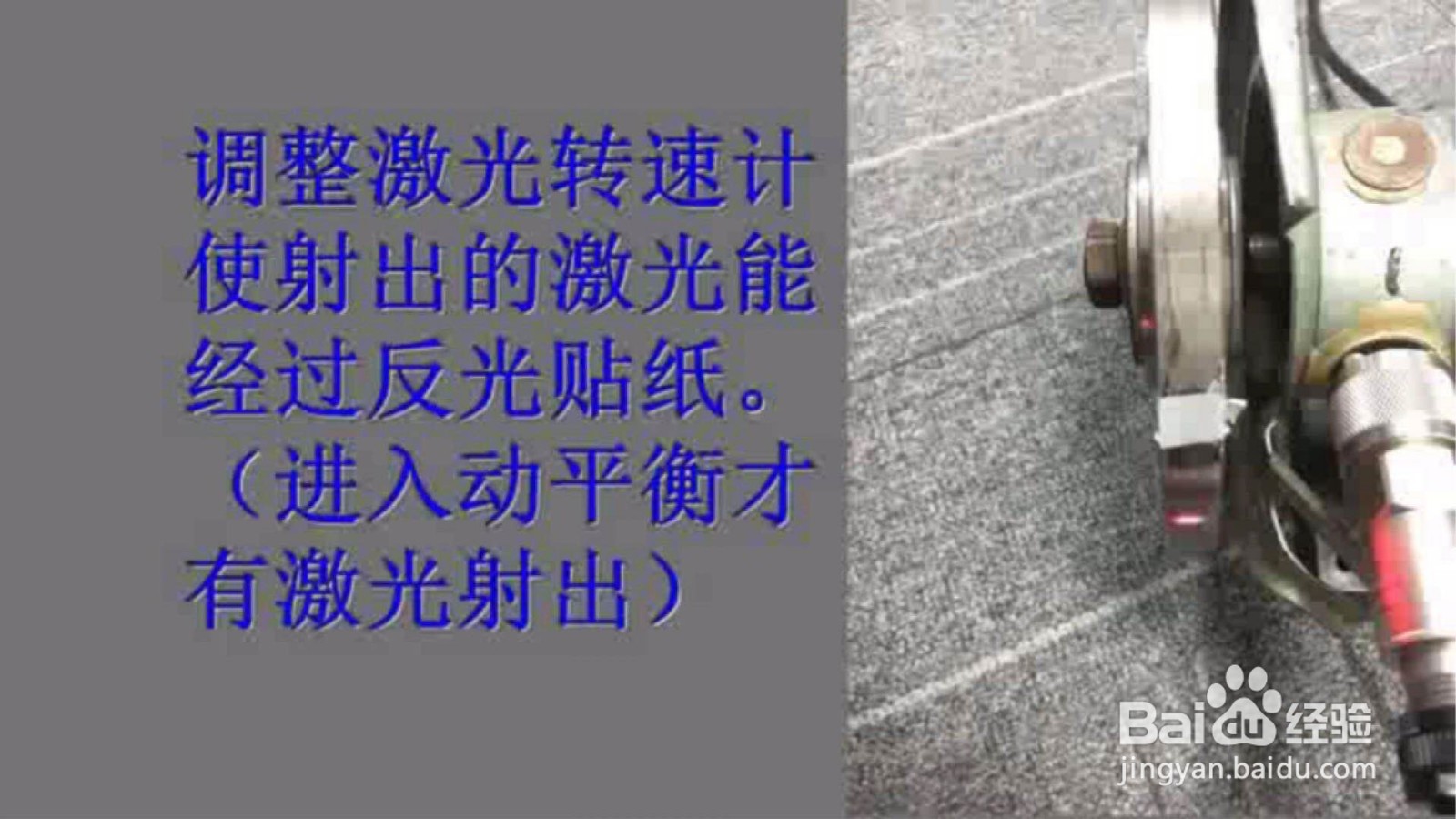

2、仪器的连接

1、(1)砂轮机打开后，稳定转速，打开频谱，观看频谱图，看看是不是1X频占主导

(2)选取的峰值对应的频率，1X占主导，可以进行动平衡操作

2、初始状态测量，等数据稳定就可以按ok采取数据

3、对于有些设备需要选择合适位置的位置加配重如有机床有固定的配重孔,风机要避开空白区域等我们选择分量,将一个角度分成两个我们想要的角度当然选择的角度需要在给出角度的两边。本次测试中,因为砂轮机上有相差15°的配重孔我们将92°分成90°和105°,(注意角度在92的一左一右)。对于现场,我们可以通过相同的操作选到自己想要的区域

4、根据对应角度的值,选择对应的配重。单位U与试重时填写数字单位一致,比如,此次填写的时1.87g则U就是g,如果填的时1.87kg,则就是kg。注意:寻找角度时,选择方向与设备旋转方向相反

5、打开砂轮机稳定转速，测量矫正后的残余量；

残余量仅剩0.17g此次矫正成功，如果不满意,可用残余量再次配重。

步骤重复分量配重,仍然从刚刚的试重开始找角度；

如果当前残余量已经达标，则可以保存数据用于出报告

1、以上就是单面动平衡完整的操作步骤双面与单面区别在于需要两个面分别加试重,操作过程多一步。在A面加试重后,取下A面试重,然后在B面加试重!其余与

单面完全一致。
