关于热电偶的补偿接线（基于S7300模块）

1、     热电偶测量温度时要求冷端的温度保持不变，这样产生的热电势大小才与测量温度呈定的比例关系。若测量时冷端的环境温度变化，将严重影响测量的准确性，所以需要对冷温度变化造成的影响采取一定补偿的措施。

     由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到控制仪表的离都很远，为了节省热电偶材料，降低成本可以用补偿导线延伸冷端到温度比较稳定的控室内，但补偿导线的材质要和热电偶的导线材质相同。热电偶补偿导线的作用只起延伸热极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温影响，不起补偿作用。因此，还需采用其他修正方法来补偿冷端温度变化造成的影响

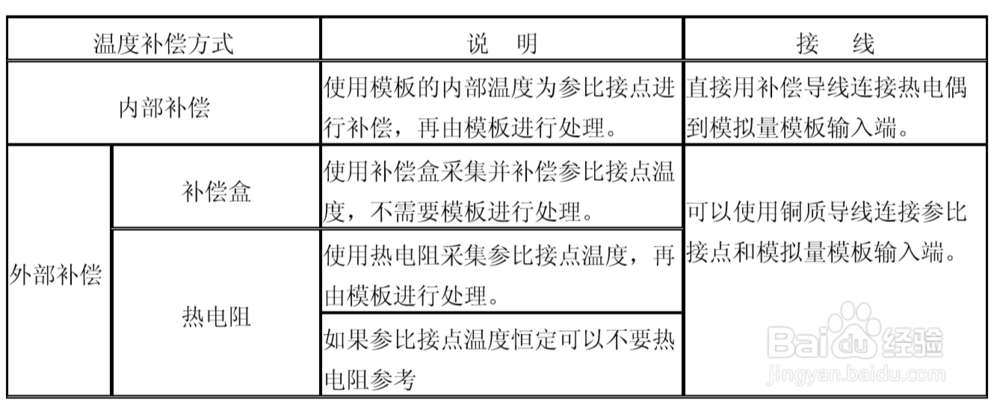

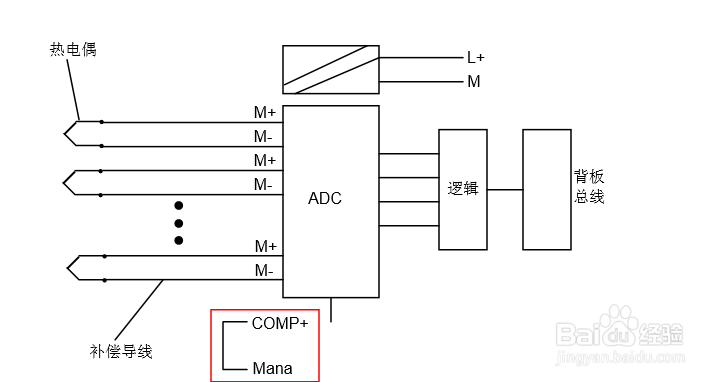

1、 内部补偿：内部补偿是在输入模板的端子上建立参比接点，所以需要将热电偶直接连接到模板的输

入端，或通过补偿导线间接的连接到输入端。每个通道组必须接相同类型的热电偶，连接示
意图如下

2、外部补偿—补偿盒：

补偿盒包含一个桥接电路，固定参比接点温度标定，如果实际温度与补偿温度有偏差桥接热敏电阻会发生变化，产生正的或者负的补偿电压叠加到测量电势差信号上，从而达补偿调节的目的。

补偿盒采用参比接点温度为 0℃的补偿盒，推荐使用西门子带集成电源装置的补偿盒。

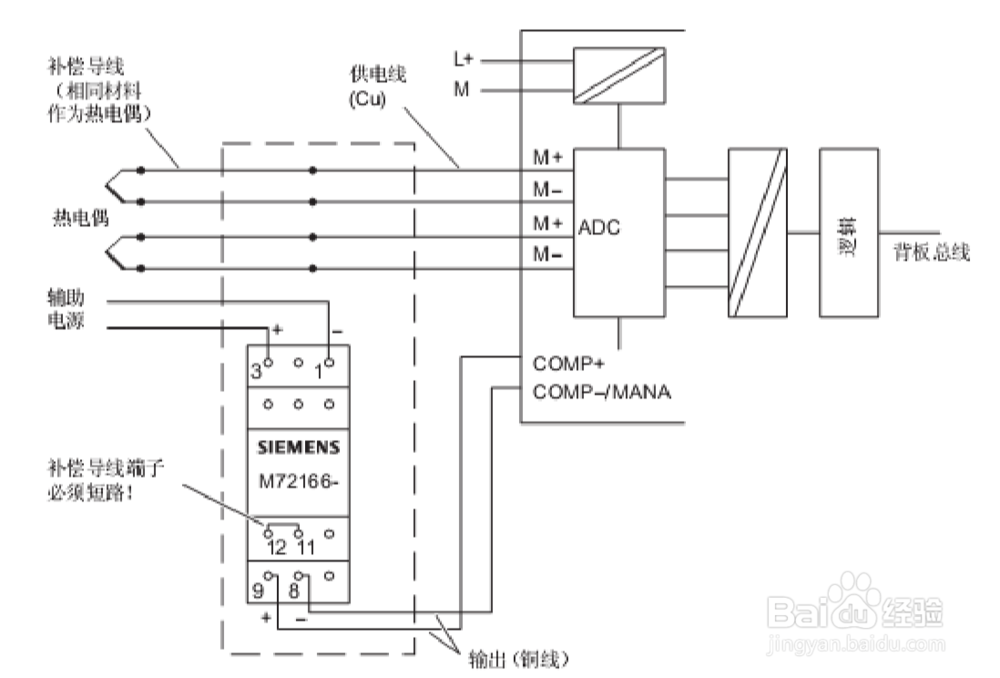

热电偶通过补偿导线连接到参比接点，再用铜质导线连接参比接点和模板的

输入端子构成回路，同时由一个补偿盒对模板连接的所有热电偶进行公共补偿，补偿盒的
9，8 端子连接到模板的补偿端 COMP+(10)和 Mana(11)，所以模板的所有通道必须连接同型的热电偶。（见下图示）
