斯特林发动机简单制作教程

1、第一步：材料与工具准备：首先要准备的材料与工具如表1、表2 所示。

表1 材料表

　　名称 规格 数量 备注

　　试管 18 x 150mm 1支 附橡皮塞

　　玻璃针筒 10 ml 1 支 作为活塞

　　铜管 内径约φ2mm 2段

　　铜棒 φ2mm 1根

　　光碟片 1片

　　铅线 约φ1.5mm 1包 曲轴

　　铁丝 细 固定钢丝绒用

　　钢丝绒 1包 移气活塞

　　塑胶软管 φ3 mm 1段

　　木条 180 x 10 x 8 mm 1支 木条

　　木板 若干 基座

　　热熔胶 若干

　　橡皮筋 2 条 固定试管及针筒

　　小螺帽 内径约φ1.5mm 若干

　　小铁钉 约φ1.5mm 若干 轴用

　　冰棒棍 若干

表二：工具表

　　名称 数量 备注

　　剪刀 1

　　美工刀 1

　　剪嘴钳 1 制作曲轴

　　虎钳 1 制作曲轴

　　线锯 1 切割木板

　　电钻 1

　　直尺 1

　　记号笔 1 做记号

　　实验室酒精灯 3~5组 亦可用蜡烛代替

　　工业酒精 2瓶

　　铁鎚 1 钉制基架

　　材料图：

2、第二步：制作步骤

(一)利用手摇钻(或小电钻)将橡皮塞钻出两个孔，一为连通气室用，一为交换器用

(二)将钢丝绒以小铁丝绑绕在铜棒上，製成移气活塞。活塞长度约为试管长度的一半。

(三)将做好的移气活塞组合上试管。并装上塑胶软管与钻孔的小木块(连结轴用)。

(四)将玻璃针筒以热熔胶固定在木条上，并用橡皮筋加强固定。针筒后方黏上钻孔的小木块，以备之后连结轴用。

(六)此时可以稍作测试。加热试管前端，拉动移气活塞，看看针筒是否会前后伸缩移动。如没有，则应该检查是否出现漏气现象。

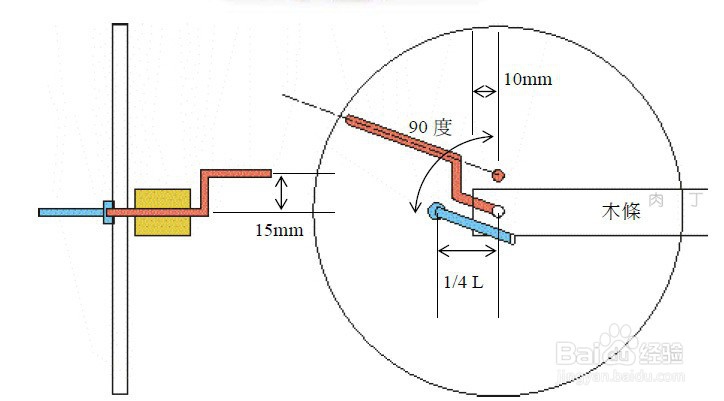

(七)在木条前 10mm 钻一φ1.5mm 的孔，接着依下列尺寸，将铅线弯曲制作曲轴，并黏合光碟片。要注意针筒与移气活塞必须有相差90 度的相位角。

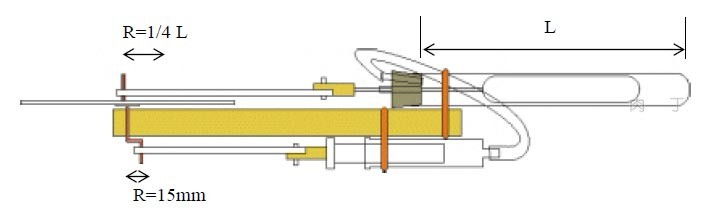

(八)计算移气活塞的活动长度，在冰棒棍上适当钻孔以符合，将木条与冰棒棍切割钻孔。

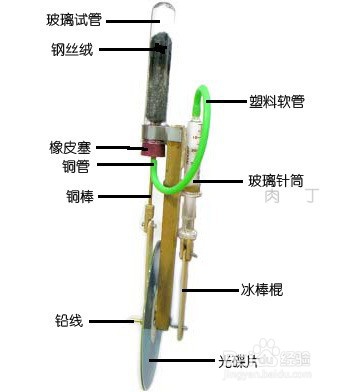

(九)最后将钻孔完毕的冰棒棍以小铁钉组合上去，即完成本次活动制作。

3、第三步：测试与完成

　　要使自制的Stirling Engine运作，首先在试管下至一酒精灯，待烧热约1分钟，试着转动光碟片即可。如果旋转不够顺利，试着微调相位角度;又或者旋转的连续性(贯性)不够，可在光碟片上夹上小夹子，以增加其惯性转动力量。
