      小技术宅的生活之 分析无线充电器

又有段日子没写了，这几天流量也是惨不忍睹，唉难道这技术宅在网络也吃不开？

--

手机的无线充电功能摆脱了数据线的束缚，让手机充电变得简单自如。--其实有距离限制，只能说是解放了那些急需充电又不方便放开手机的人，可见生活当中手机的不可取代与手机越来越与人形成共体了。

1.无线充电自然少不了无线充电器。无线充电如何实现？？？

无线充电联盟制定Qi。Qi是一个实现设备无线充电的全球标准，原理我就不多说了，大家看个网络上的图。

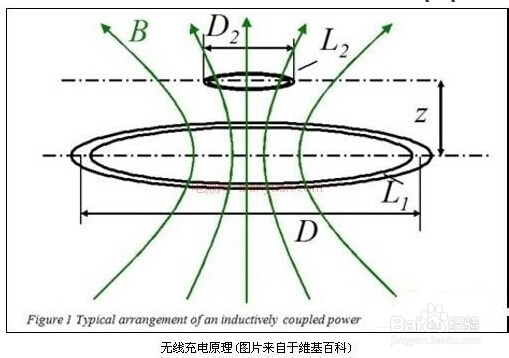

相关解释：“发射线圈放置在底部(L1)，接收线圈位于上方(L2)，这些线圈嵌入

到不同的电气装置中。L1即是诺基亚的无线充电底座，L2即可理解为手机本身。发射线圈中的交流电生成磁场，磁场包住接收线圈中的电压。这一电压即被用来
对设备进行充电。”--这个是网络上的专业解释。

2.拆无线充电板，有人支持就好了，写得有动力。

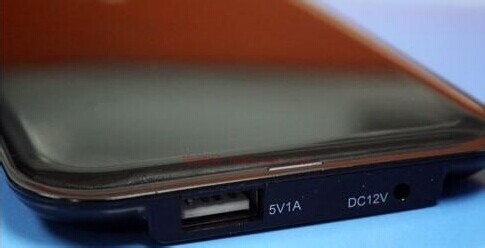

无螺丝孔，从边缘翘开，有些暴力啊。

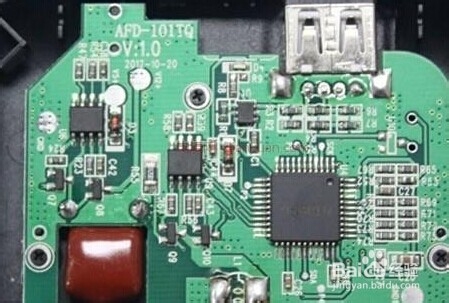

电路板，做工可以，看着很漂亮。

主板的主芯片，这是类似大脑的地方。这款无线充电器采用了AFD-101TQ方案。

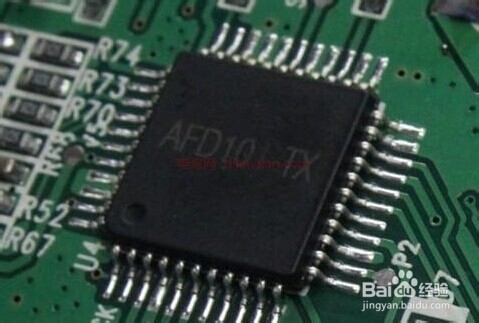

AFD101-TX无线充电控制芯片

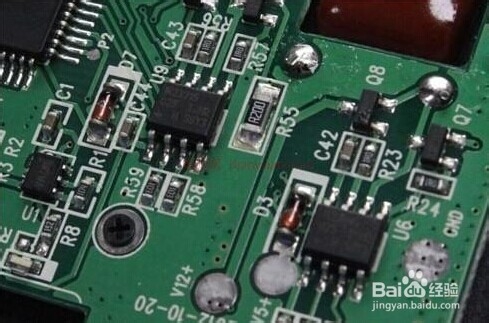

无线充电器电容

3.接收器

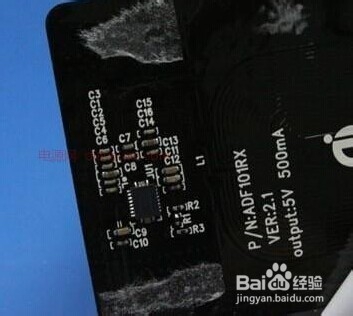

接收器上面我们可以看到QI的标识，同时还有与无线充电解决方案配套的线路部分。

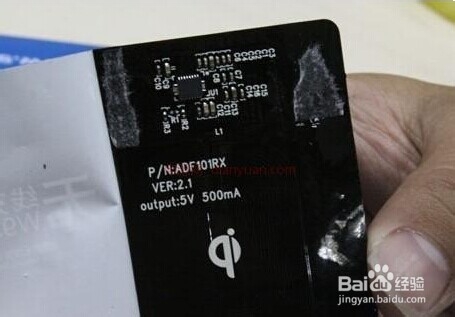

在接收器背面，有无线充电线圈的加强贴纸，它可以让手机在无线充电时获得更充分的充电效果。

背面有加强线圈 。

4.分析

这款无线充电器，还是嘛强悍的，虽然供电是阻容降压，但做工精细，值得用。

因为采用了完整的方案，不好从中精细分析，可见现在智能的程度不低。
