CATIA里面如何进行拔模分析？

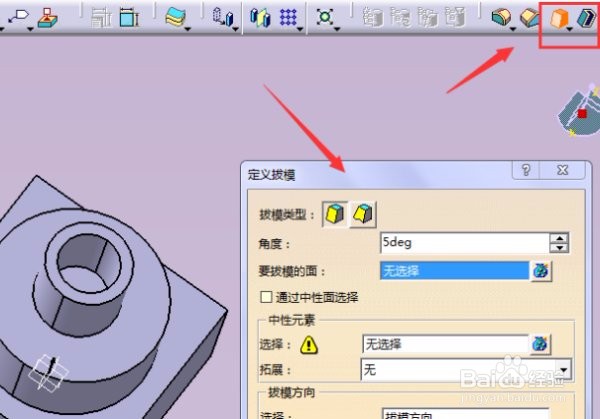

1、打开文件进CATIA软件，以长方体为例，进行拔模演示。单击“拔模”按钮，该按钮黄色高亮显示，会弹出“定义拔模”对话框。

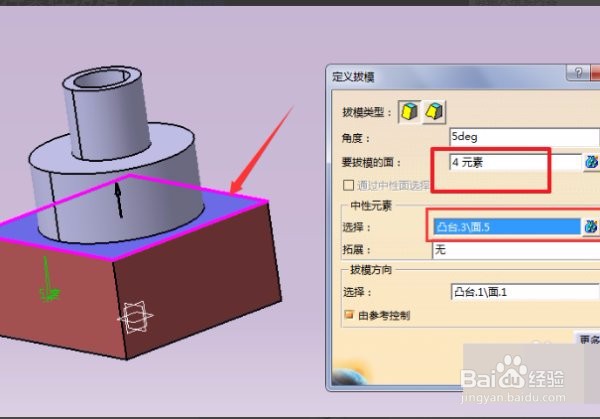

2、然后选择“要拔模的面”，如图所示，依次选择箭头所指长方体四个面，接着选择“中性元素”，这里选择下图所示箭头所指长方体上表面。

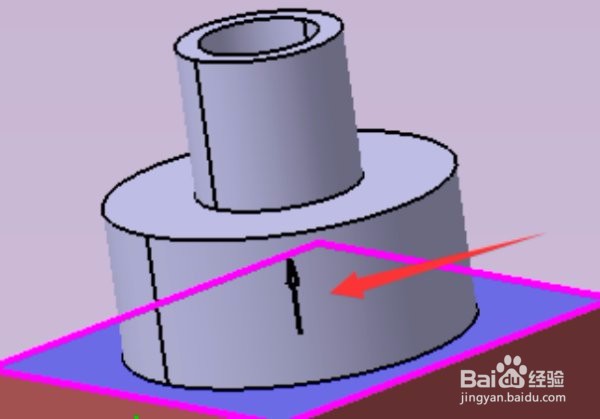

3、接着设置拔模方向，图中红色箭头所指黑色箭头，指示拔模方向，点击黑色箭头，可以改变拔模方向。

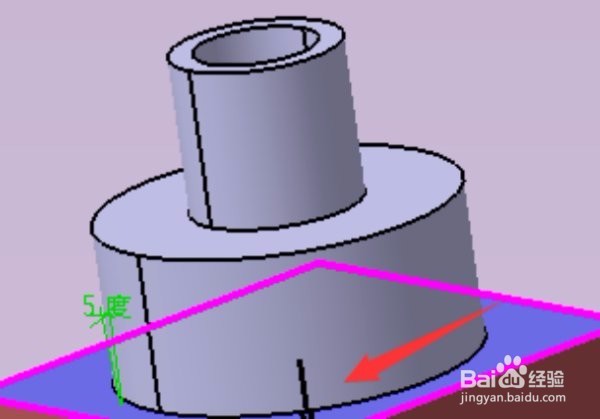

4、然后接下来就是同样方式向下拔模。

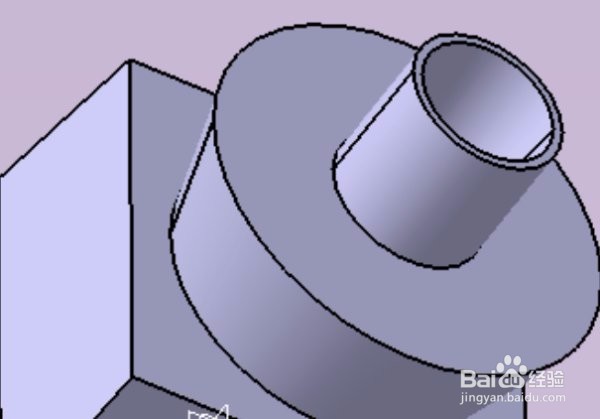

5、最后，拔模根据需求完成之后，就可以完成如图所示的图形，这样就可以解决问题了。
