AutoCAD2002/2005试题汇编2.1题解

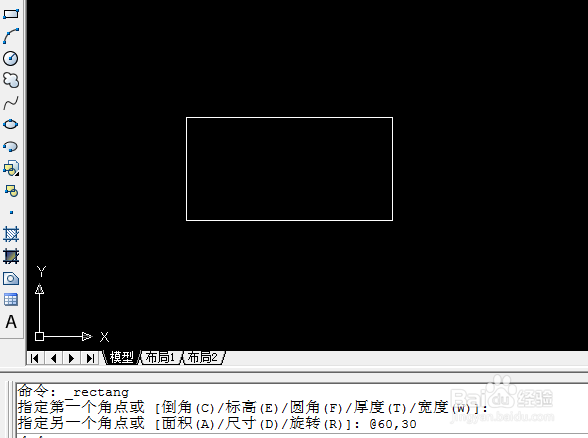

1、打开AutoCAD。在图形接线选项中设置边界100,100。单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，在命令行中输入“@60，30”，按回车键确定矩形另一角点。

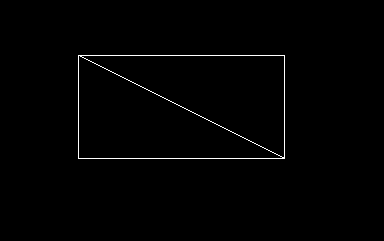

2、单击“绘图”工具栏中“直线”按钮，打开对象捕捉，捕捉矩形端点绘制矩形对角线

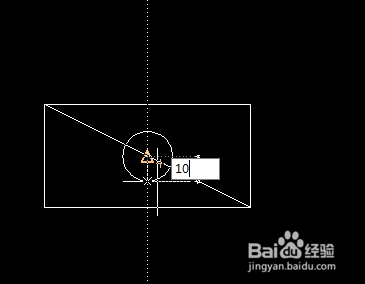

3、单击“绘图”工具栏中“圆”按钮，捕捉矩形对角线的交点为圆心点，在命令行输入“10”按回车键绘制一个圆。

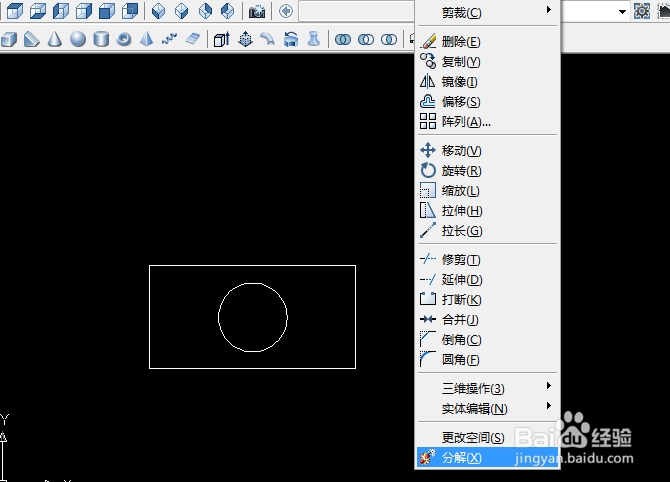

4、单击“修改”工具栏中“删除”按钮，选择矩形对角线，按回车键确定删除；单击“修改”工具栏中“分解”按钮，对矩形进行分解；

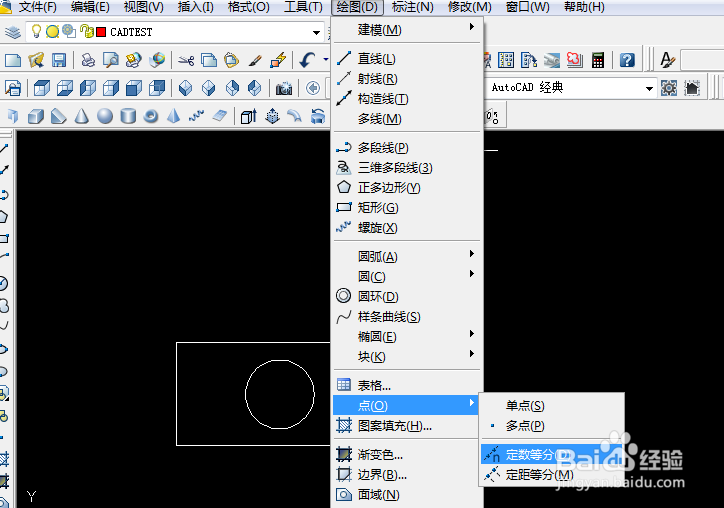

5、选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择下边的直线，在命令行中输入“8”，设定等分线段数目。

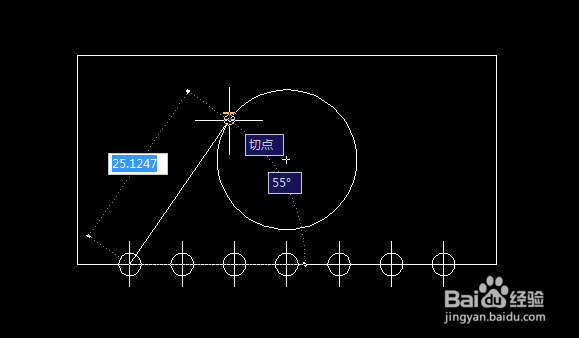

6、单击“绘图”工具栏中“直线”按钮，捕捉下边直线左侧1/8处的节点为第一点，捕捉圆形的切点为第二点：重复直线命令，绘制另一切线。

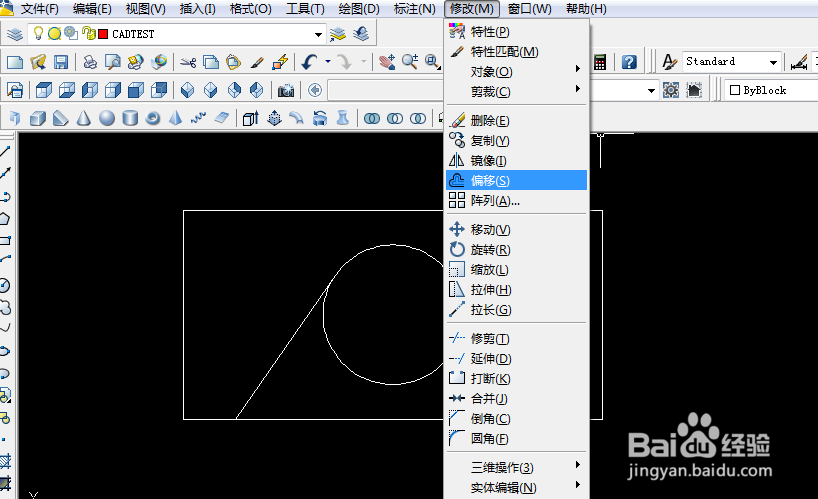

7、单击“修改”工具栏中“偏移”命令，在命令行中输入偏移距离为“5”，回车确定，选择圆形，单击圆形内侧，右键确定偏移完成

8、选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。设置文件名为“KSCAD2.1.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
