UG建模长方体命令在哪以及怎么用

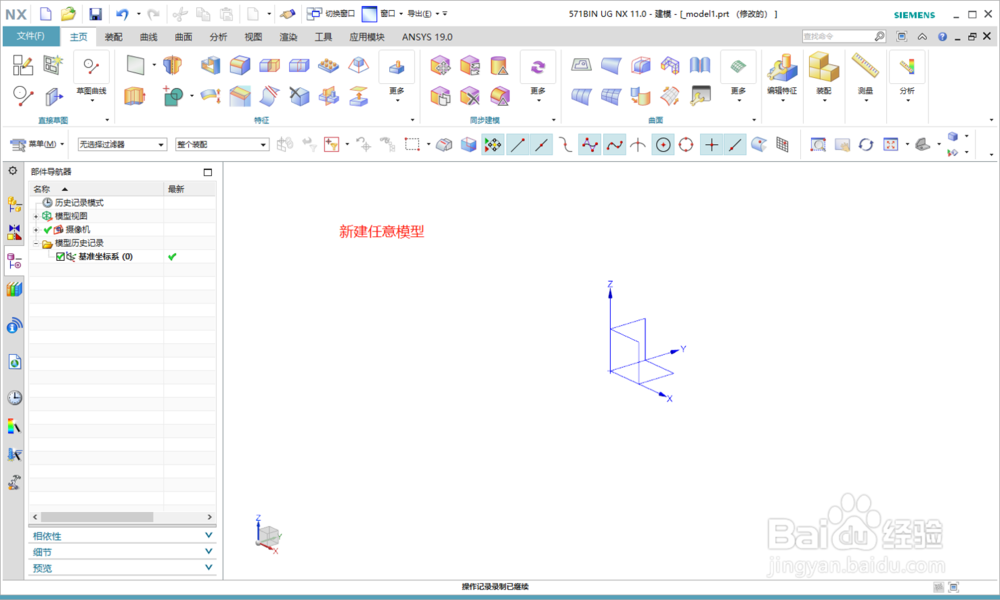

1、打开软件，新建任意一个模型

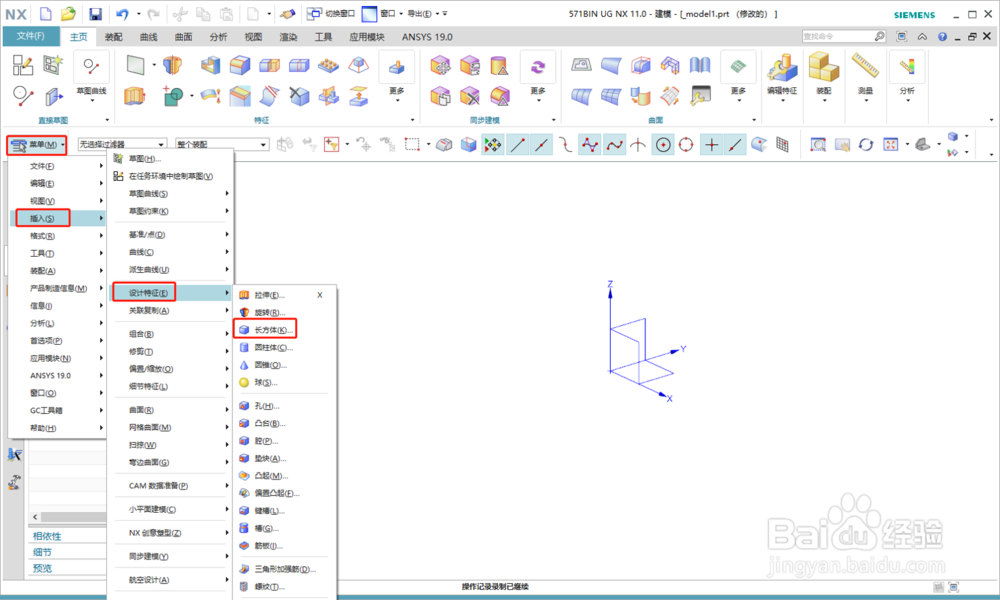

2、依次点击菜单、插入、设计特征、长方体，或者在功能区特征栏下找到长方体的图标

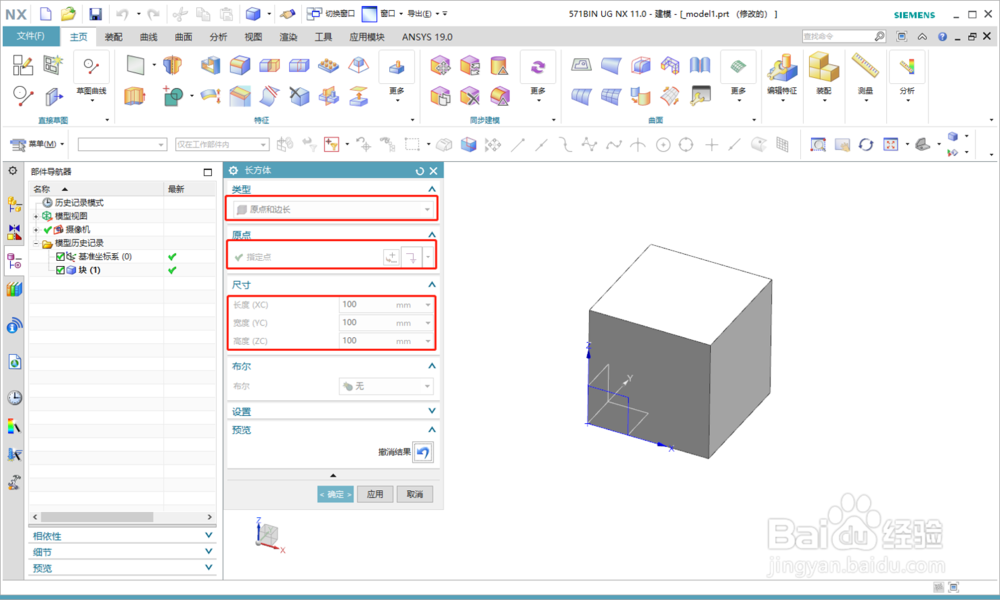

3、在长方体对话框中，类型先选择原点和边长，原点按照默认所选的坐标原点，尺寸中长宽高都输入100，可以得到一个立方体

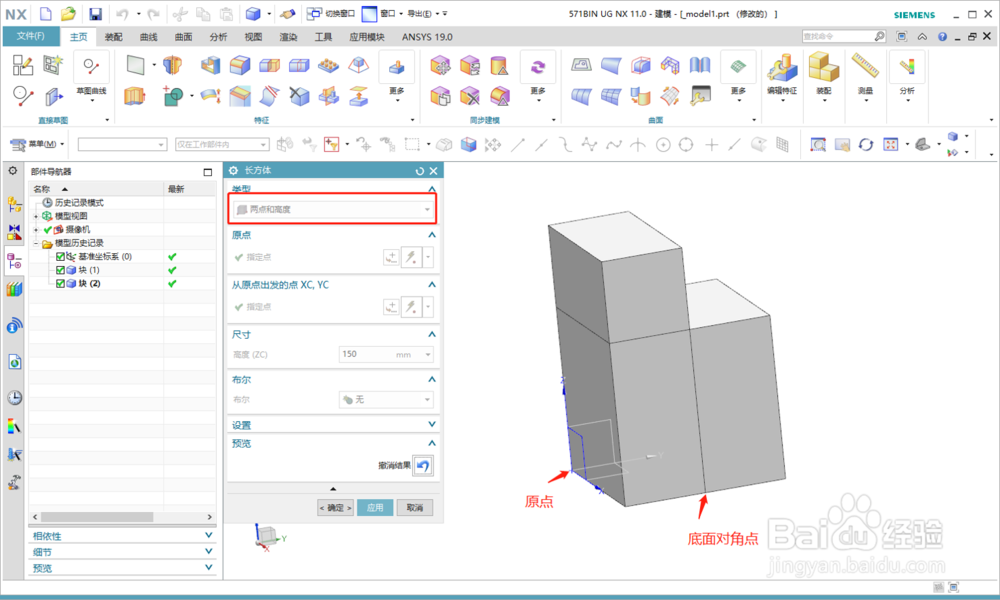

4、类型中切换为两点和高度，这里的两点指的是底边的两个对角点，我们就以刚创建的立方体做为对象，选择其中一个角点为原点，在选择不经过原点的线上的任意一点做为新长方体的底边对角点，然后输入高度，即可得出新的长方体

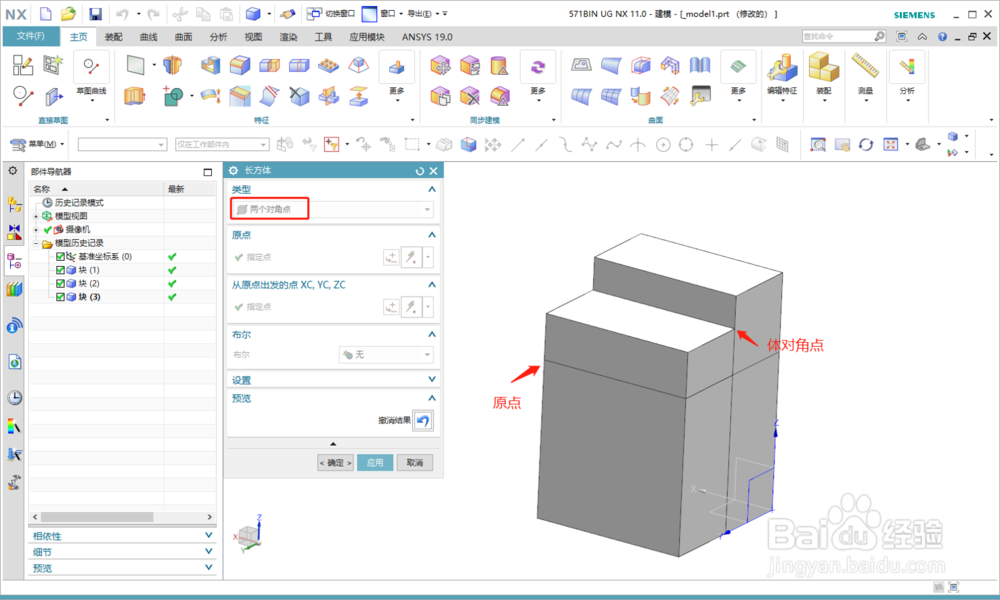

5、类型中切换为两个对角点，这里的对角点指的是体对角点，和上一步底面的对角点是不一样的，选择图示两点即可创建出新的长方体，在上边框条中激活曲线上的点有助于选择长方体边上的点

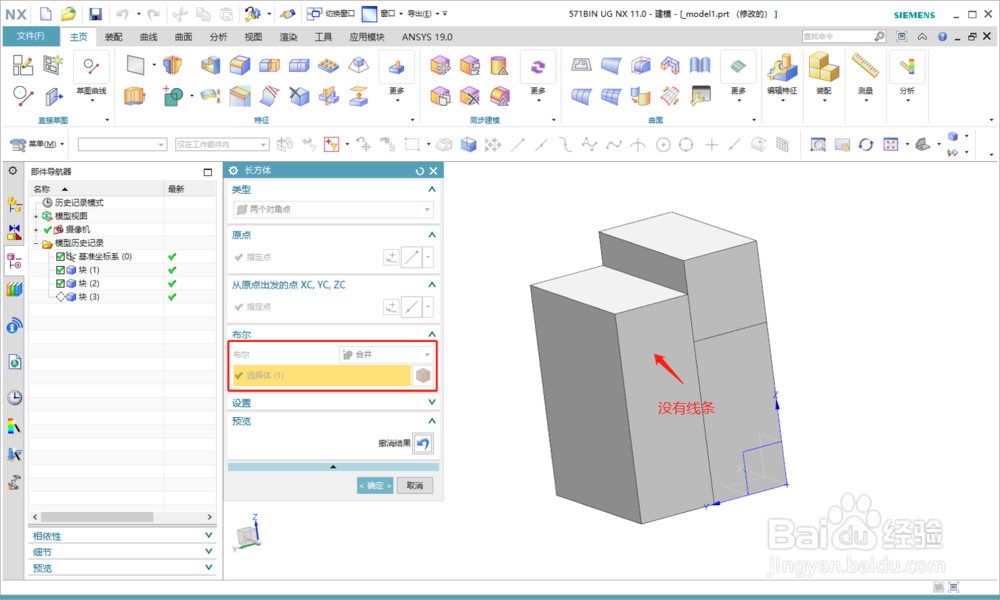

6、长方体命令中也集成了布尔运算，在布尔中选择合并，对象选择第一个创建的立方体，发现两个体之间的线条没有了，说明两个部件合并为一个部件了，同样争对不同的应用场合还可以选择相减或相交

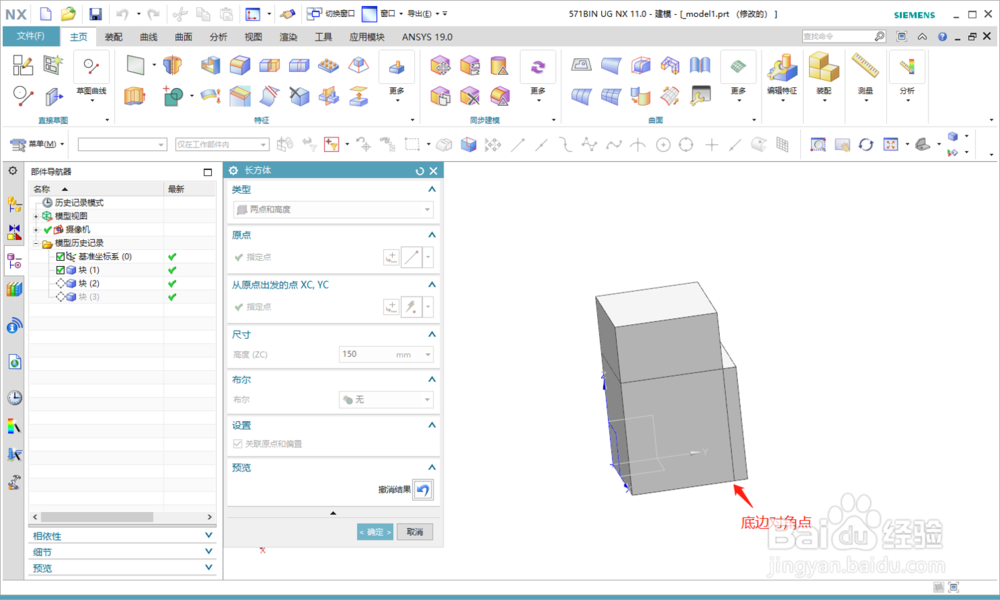

7、展开设置，还有个关联原点和偏置，该选项一般默认是勾选的，这个有什么作用呢？我们所画的第三个长方体的体对角点是在第二个长方体边上的，现在我们调整第二个长方体的底边对角点，看下第三个长方体会有什么变化

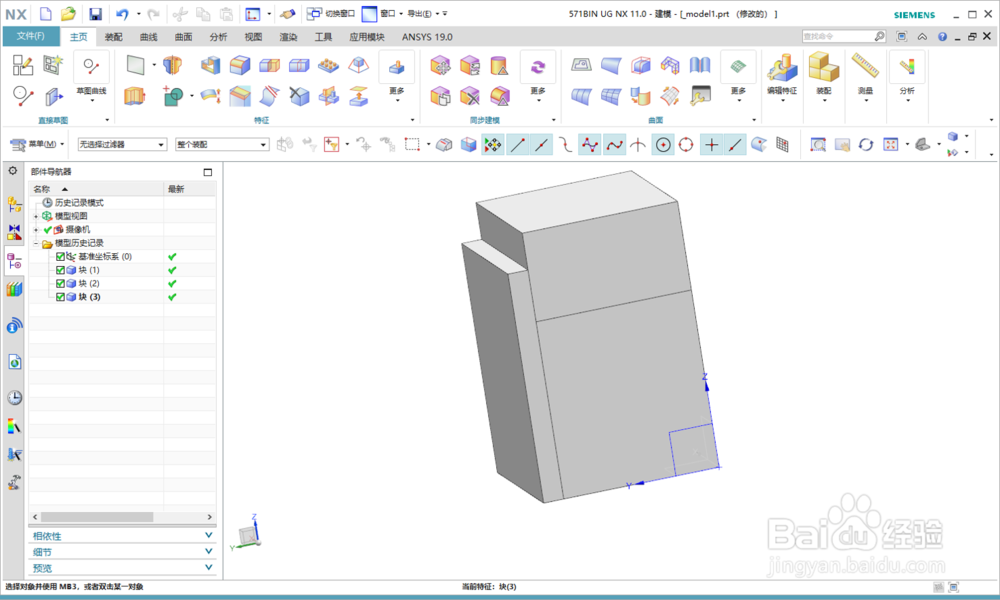

8、修改好第二个长方体后，发现第三个长方体也跟随着变化了，如果没有勾选关联原定和偏置，则不会发生变化

1、总结：

长方体有多种画法，还可以设置布尔以及关联：

1、新建一个模型

2、通过原点和边长创建长方体

3、通过两点和高度创建长方体

4、通过两个对角点创建长方体

5、长方体内的布尔求和

6、长方体的关联原点和偏置
