FLUKE115C万用表介绍

1、外观介绍，如下图所示，图1为正面图，图2为背面图。

2、表盘介绍，如图所示，序号代表分别如下：

1、最大最小值监控设置按钮

2、暂停、保持按钮

3、表盘关机档位

4、表盘交流电压、频率档位

5、表盘直流电压档位

6、表盘直流电流档位

7、电流测试表笔接口

8、显示屏

9、量程范围设置按钮

10、功能切换按钮

11、背景灯按钮

12、表盘交流、直流毫伏档位

13、表盘欧姆档位

14、表盘蜂鸣器档位（测量短路）

15、表盘二极管、电容测量档位

16、表盘交流电流、频率档位

17、电压、电阻、电容、二极管测量测试表笔接口

18、公共端口

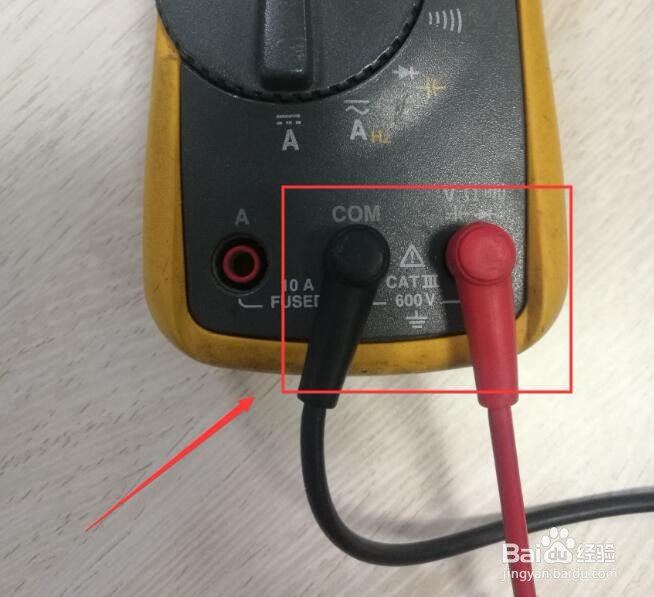

3、万用表使用方法示例：插入万用表表笔，孔位不要错。

4、万用表使用方法示例：调节万用表表盘至测量交流电压档。

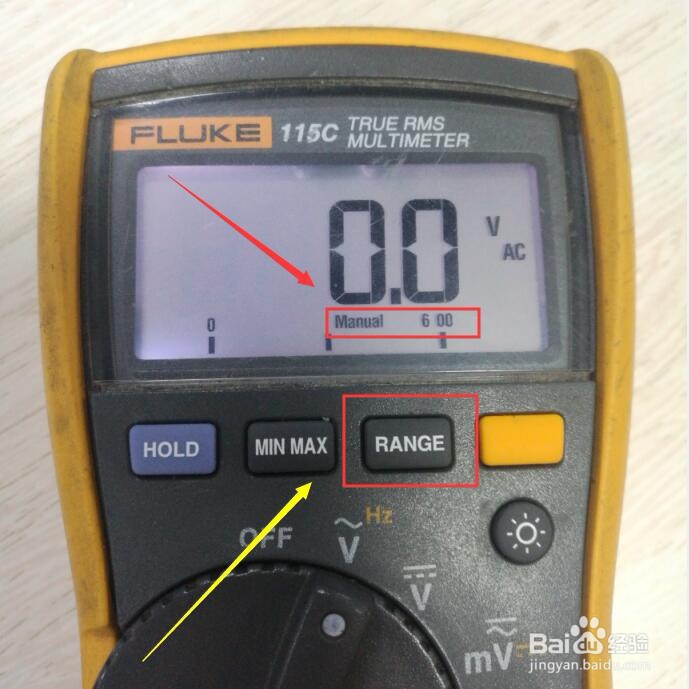

5、万用表使用方法示例：调节万用表测量量程至600V。

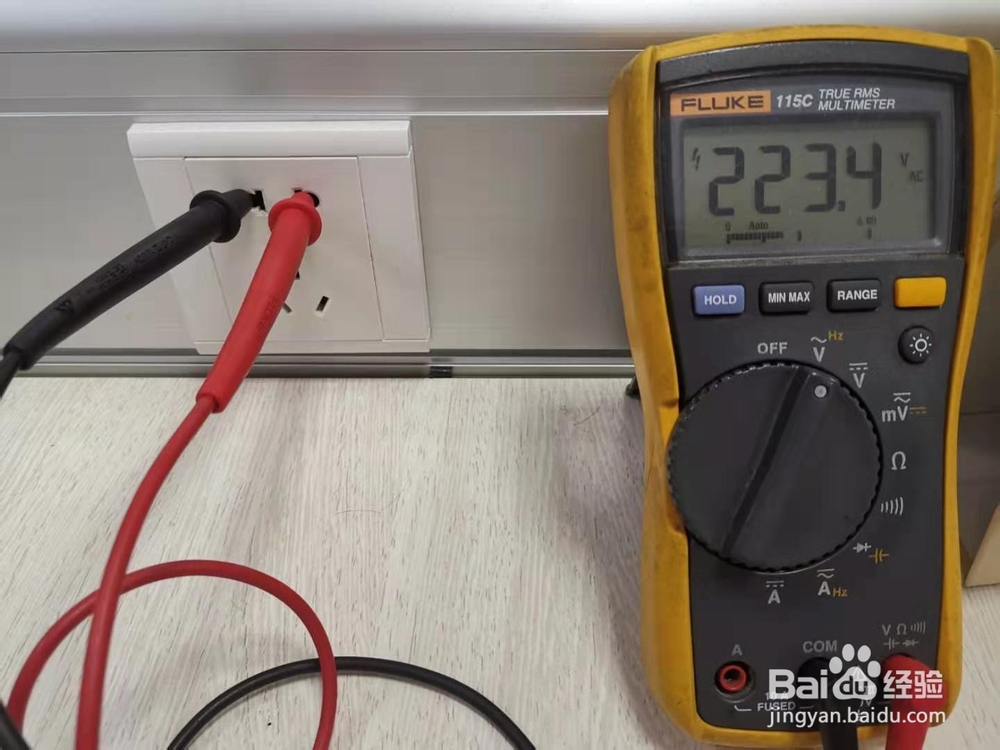

6、万用表使用方法示例：将表笔插入墙插孔位。

7、这时万用表显示的就是当前电网的电压。

1、1、万用表外观介绍。

2、万用表表盘显示介绍。

3、万用表使用方法示例：插入万用表表笔，孔位不要错。

4、万用表使用方法示例：调节万用表表盘至测量交流电压档。

5、万用表使用方法示例：调节万用表测量量程至600V。

6、万用表使用方法示例：将表笔插入墙插孔位。

7、这时万用表显示的就是当前电网的电压。
