教你如何简化繁杂电路并进行分析

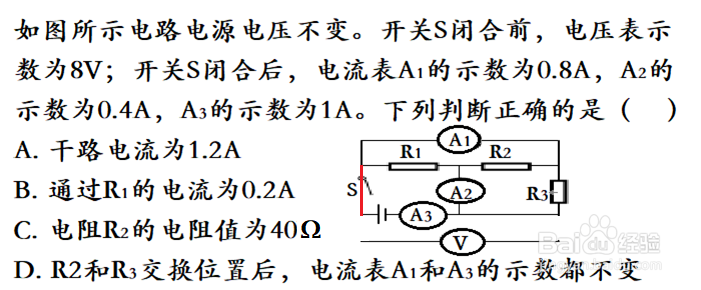

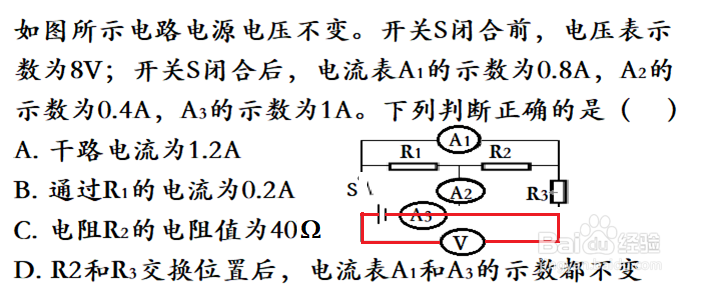

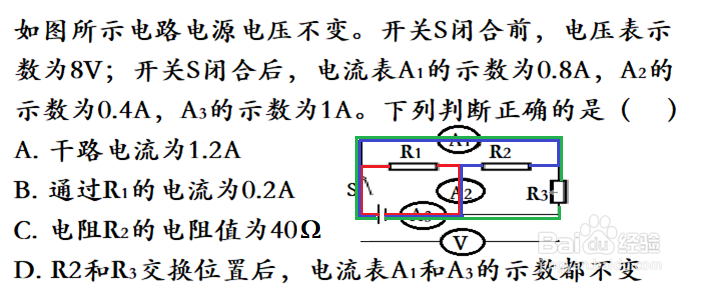

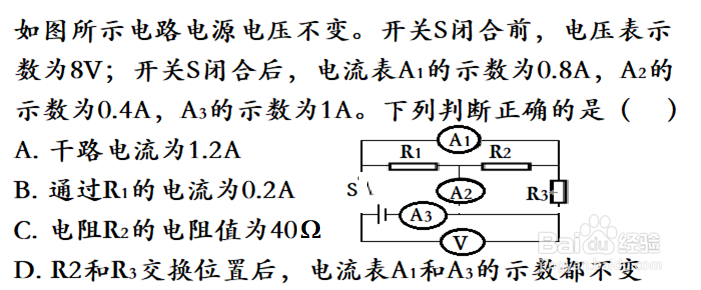

1、§1、开关S闭合前

2、§---电压表V测电源电压

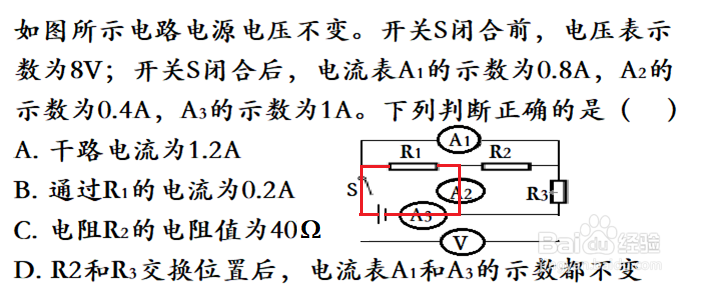

§2、开关S闭合后

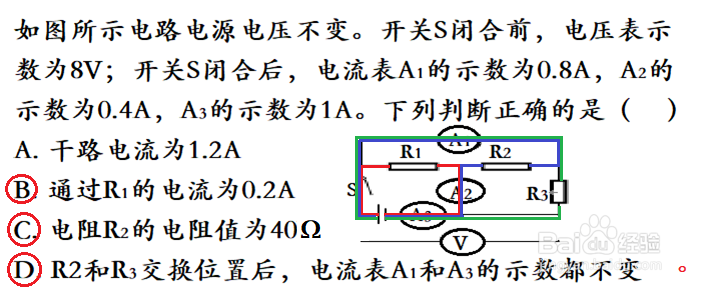

3、§3、分析电路连接方式

4、§---定值电阻R_1、 R_2、 R_3并联

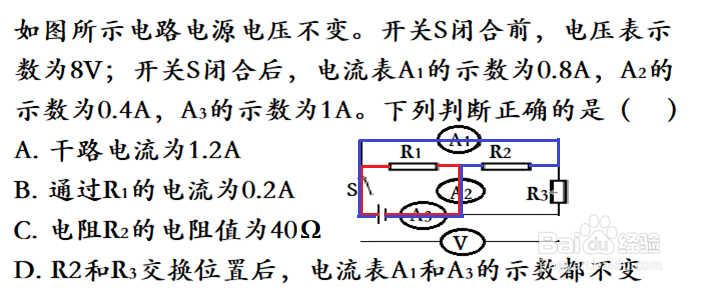

§4、分析电流表

§---电流表A_1测R_2和R_3电流

§---电流表A_2测R_1和 R_2电流

§---电流表A_3测R_1、 R_2、 R_3总电流

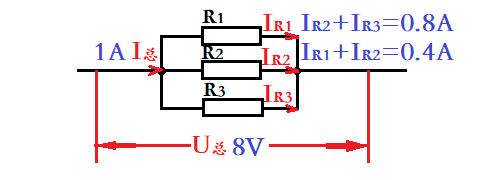

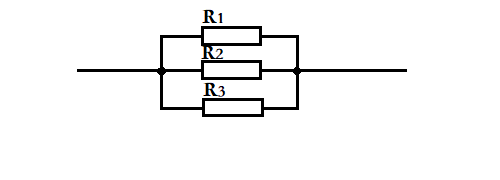

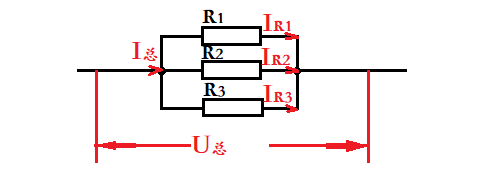

5、§5、画出局部电路图

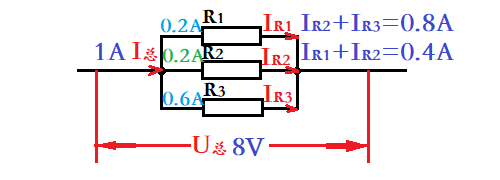

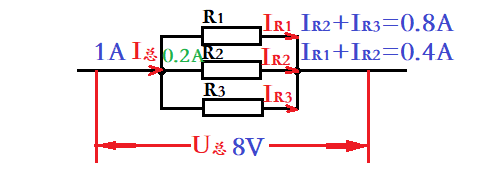

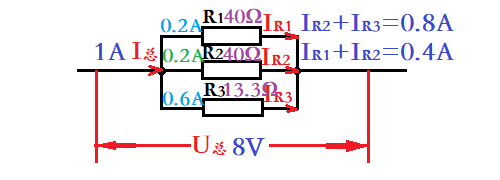

6、§6、标注条件并分析计算

7、§7、R_2与 R_3交换位置

§---I_R2+I_R3=I_R3+I_R2

§---I_总=I_R1+I_R2+I_R3

8、§8、结论
