DBM-7200强抗干扰绝缘电阻测试成套设备

1、抗干扰能力强：

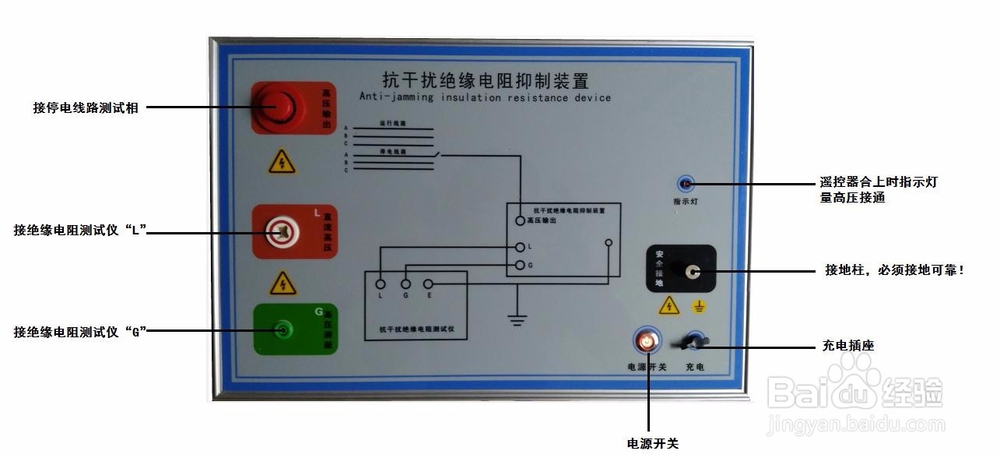

1、抗干扰绝缘电阻抑制装置，本辅助装置采用特殊的抗干扰技术，能有效降低感应电压，从而保证绝缘测试的真实性、有效性。该装置单节最高可抗10kV的感应电压，通过串联、并联最高可抗30kV的感应电压。

2、抗干扰绝缘电阻测试仪和抗干扰绝缘电阻抑制装置，采用遥控、遥测、遥信做到测试数据准确性和操作人员安全性。

抗干扰绝缘测试成套设备由抗干扰绝缘电阻抑制装置和绝缘电阻测试仪组成，空间上将有高风险的高压感应电和人员操作仪表隔离开，操作上先测量感应电大小，在可承受情况下继续测量绝缘电阻，从而避免了强感应电直接对设备和人员造成危害。另外，测试电源直接来自绝缘电阻测试仪，不需要外接大功率高压设备，大幅减轻了现场操作的工作量和其他风险，让强干扰情况下的绝缘测试更安全。

1、测量前准备：

操作使用人员试验前须做好安全防护措施，例如：带35kv以上绝缘手套，穿35kv绝缘靴等，根据电压等级自己选择合适电压防护工具。

2、接线图

首先通过分压器测量感应电压大小，预估感应电压大小（变电站工作人员可以查找设计图纸参数）。

3、接入抗干扰绝缘电阻抑制装置后，再此测量感应电压。此时看分压器感应电压大小应＜2000V时方可进行第③步操作，反之不能继续操作（接线可能错误）。

4、当有效抑制感应电压时接线：

5、感应线路绝缘电阻测量完毕：

6、测试完后，可以合上测试项的接地刀后，拆下抗干扰绝缘电阻抑制装置测试线，或者用耐压50kv以上绝缘操作杆来拆下抗干扰绝缘电阻抑制装置测试线。
