单根电线电缆垂直燃烧试验机操作详解

1、将本仪器放在具有通风设备的房间内（或设有专门通风罩的小型试验室中）， 以便试验后废气及时排出。

2、接通燃烧箱电源开关；

火焰校对：

 A．按照机箱指示接入压缩空气和燃气；

B．调整燃气压力调节，使燃气压力表显示值在0.1MPa²，按点火按钮，点燃燃气灯，调节燃气流量和空气压力及流量，使火焰的蓝色内锥高度为50～ 60mm，外焰高度为170～190mm，在开始第一次试验前，火焰应在此状态下至少稳定地燃烧1min，然后按停止按钮熄灭火焰；

C．把下样品支架缩至最短,用上样品支架夹住热电偶的转接头(下图的悬挂点处),调整铜块位置(如下图)；

D．先按下火焰测温记录装置（）上的校验按钮，然后按燃烧箱上的点火按钮， 火焰测温记录装置会自动记录从100±2℃上升到700±3℃所需的时间，反复做该动作3 次，计算3 次试验结果的平均值，如果为45±5S，则为试验火焰通过认可；

3、取试样：取一根长为（60±25）mm的成品电线电缆

4、试样预处理：试验前所有试样需在温度为（23±5）℃，相对湿度为（50±20）%的环境条件下放置16h。

如果绝缘电线或电缆表面有涂料或者清漆涂层时，试样应在（60±2）℃温度下放置4小时，然后在进行上述处理。

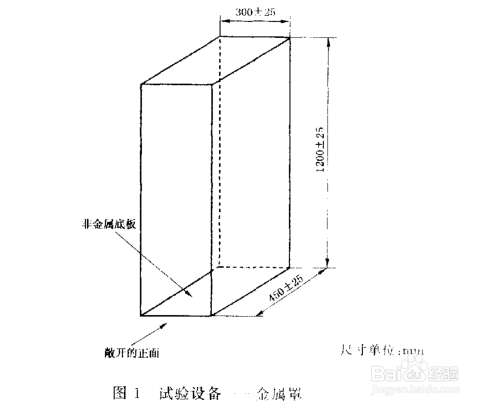

5、试样安装：将试样垂直固定在尺寸为高（1200±25）mm，宽（300±25）mm，深（450±25）mm且三面都是金属板的金属罩中。见图1

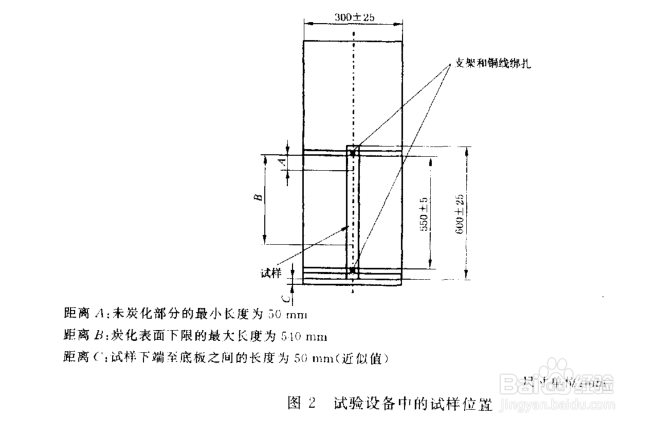

试样应用面积为1mm2的铜线绑在两个水平支架上，上支架底断和下支架顶端相距（550±5）mm，此外固定试样时应使试样下端距金属罩底板约为50mm。见图2

1、按开始测试按钮后，灯头小车会自动向前移动，当灯头小车停止时会自动打火，此时按停止按钮并调整上下样品支架的前后升缩机构，使喷灯的蓝色内锥的尖端正好触及样品表面时旋紧机构上的螺丝。

2、样品测试：

A．旋松灯头角度调节装置上的旋钮，向上拉到上位（拉不动为止）再旋紧,使头角度为45º ；

B．按开始测试按钮后，灯头小车会自动向前移动，当灯头小车停止时会自动打火，施焰时间表并开始计时，施焰时间应该根据样品直径来规定（详见下表）

C．当施焰时间倒计时完毕，火焰熄灭其小车退回，持焰时间会自动计时；

D．按下暂停按钮，持焰时间会暂停计时；

E．先按停止按钮，然后按复位按钮，最后按暂停按钮使其按钮复位，便可做下一次试验；
