CAD2014实例教程：[12]如何知道直线的长度

如何知道直线的长度

对于一条直线，我们经常需要知道它的长度。那怎么实现为：

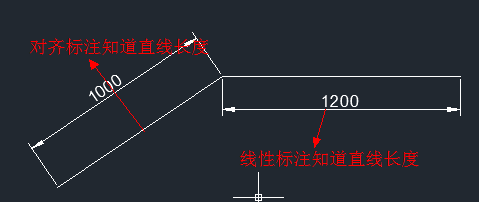

使用标注，柱注是工程制图中必不可少的步骤，同时使用标注也可以知道直线的长度。主要使用线性标注及对齐标注。这是我们知道直线长度的常见方法。

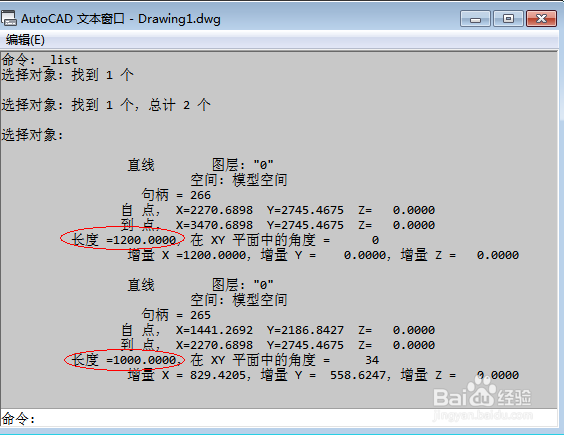

LIST命令（即是列表命令）



然后我们仍然选择上面的对象，我们可以得到下面的数据。很直观的。



与我们上面测量的一样的。这个命令一次可以显示多个对象。

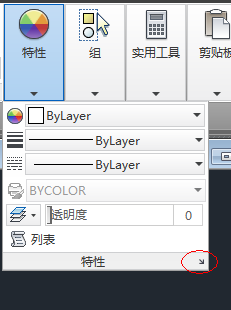

特性（快捷键CTRL+1）

选择一个或多个对象后选特性，



这种方式也只能一个一个对象的选择。

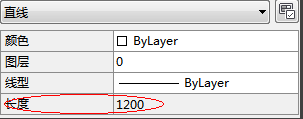

快捷特性

首先需要开启快捷特性。如下图红圈。



然后我们点任一对象，就会出现相应的特性。比如直线






使用DIST命令。如图



总结：这几种方法中使用最多的，就是标注、LIST命令及特性了。大家最好就用标注这种方式。
