怎么对图像进行距离变换？

1、先给出一幅图片：

i=Rasterize@

 Graphics[{Green, Disk[{0, 0}, {2, 3}], Red, Disk[{-2, 3}, {1, 2/3}]},

   PlotRange -> 5, Background -> Black]

2、对i进行距离变换：

a = DistanceTransform[i]

这里，把图像的黑色部分默认为背景了。

前景全部变成了白色区域，背景保持为黑色。

3、j = Rasterize@

  Graphics[{Black, Disk[{0, 0}, {2, 3}], Red,

    Disk[{-2, 3}, {1, 2/3}]}, PlotRange -> 5, Background -> Green]

此时，进行距离变换，会有什么效果呢？

4、b = DistanceTransform[j]

仍旧把黑色默认为背景，而别的颜色的区域都视为前景。

5、让图像里面没有黑色像素：

h = Rasterize@

  Graphics[{Blue, Disk[{0, 0}, {2, 3}], Red, Disk[{-2, 3}, {1, 2/3}]},

    PlotRange -> 5, Background -> Green]

6、此时，Mathematica好像不能识别谁是背景，因为距离变换的结果，是空白的。

c = DistanceTransform[h]

7、此时，每一个像素值，都是1。

ImageData[c][[101 ;; 136, 101 ;; 136]] // MatrixForm

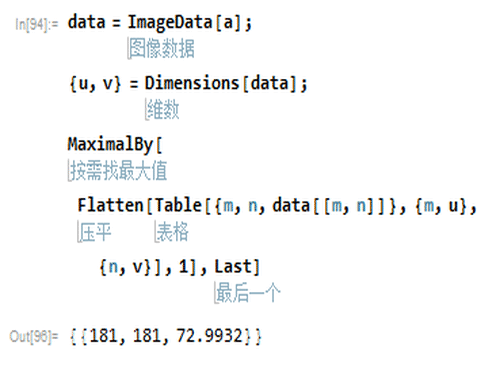

1、找出图像a里面的像素的最大值，就可以确定，前景里面，到背景最远的点的位置：

data = ImageData[a];

{u, v} = Dimensions[data];

MaximalBy[

 Flatten[Table[{m, n, data[[m, n]]}, {m, u}, {n, v}], 1], Last]

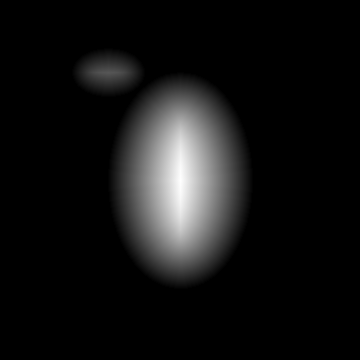

2、对图像进行标准化处理，也就是按比例缩小a各像素的值，使最大值不超过1。

ImageAdjust[a]

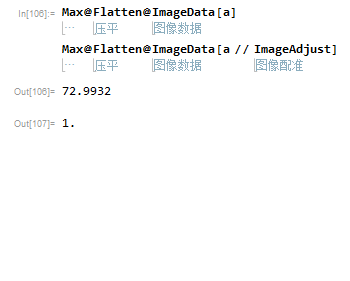

3、图像配准还可以这样：

a/Max@Flatten@ImageData[a]

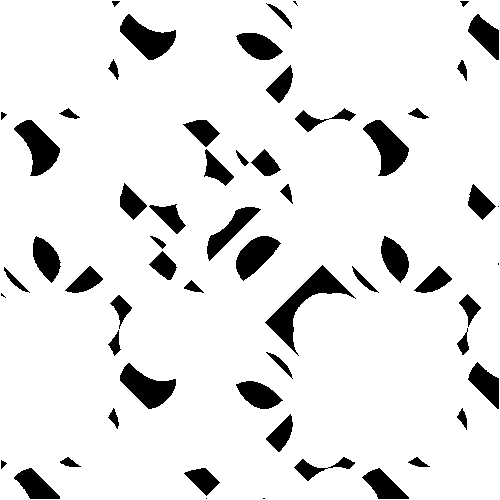

1、给出下图。

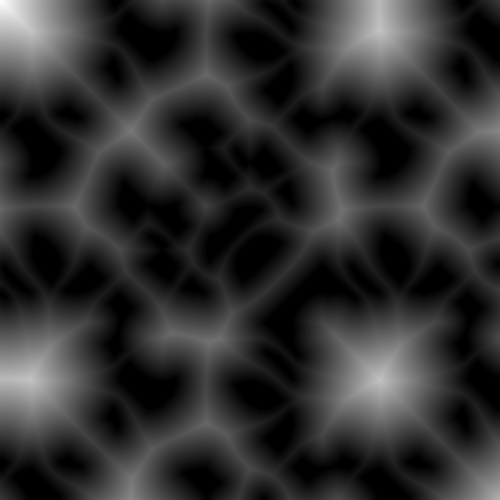

2、距离变换。

只保留黑色部分，其余颜色变成了白色。

3、图像配准。
