SolidWorks如何对模型进行渲染？

1、打开SolidWorks，如图选择“选项-插件”命令。

2、系统弹出“插件”对话框，勾选“PhotoView360”，单击确定。

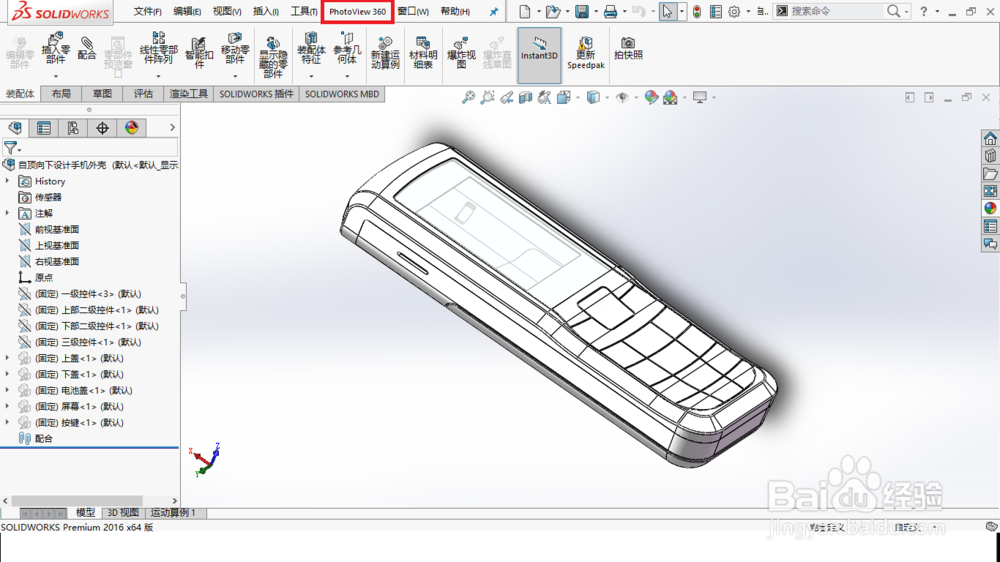

1、打开要渲染的模型。可以看到“PhotoView360”插件已经加载到软件中。

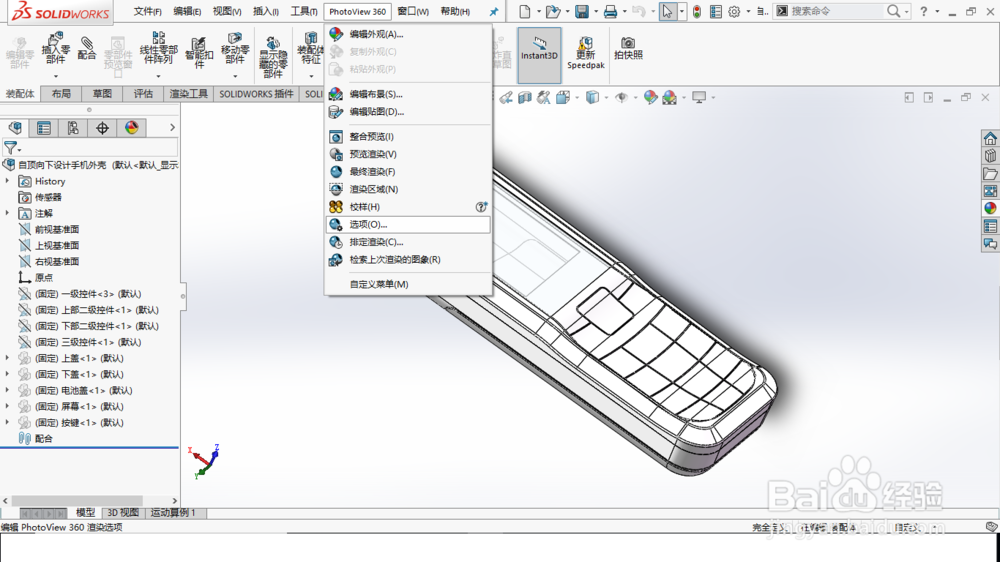

2、选择“PhotoView360-选项”命令，如图所示。

系统弹出“PhotoView 360 选项”对话框。

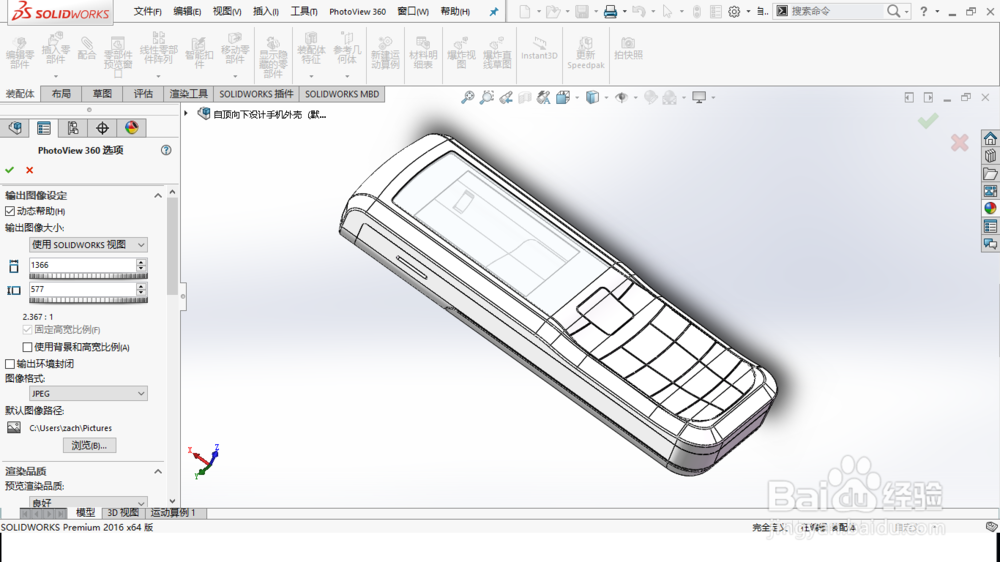

勾选“动态帮助”，输出图像大小设置为“使用SOLIDWORKS视图”，如图所示。

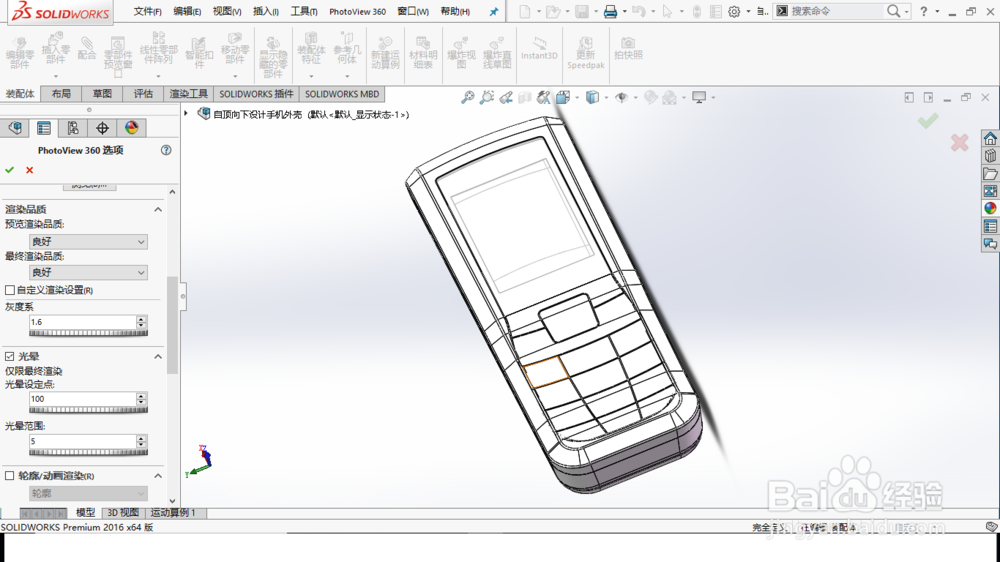

3、继续设置灰度系、光晕参数，如图所示。

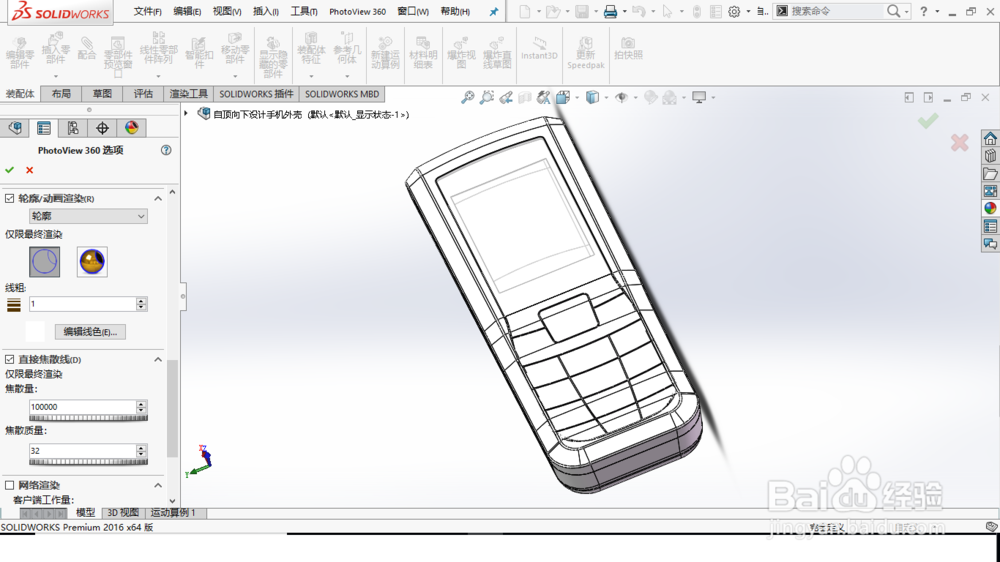

设置“轮廓/动画渲染”，勾选“直接焦散线”，如图。

完成设置，单击确定。

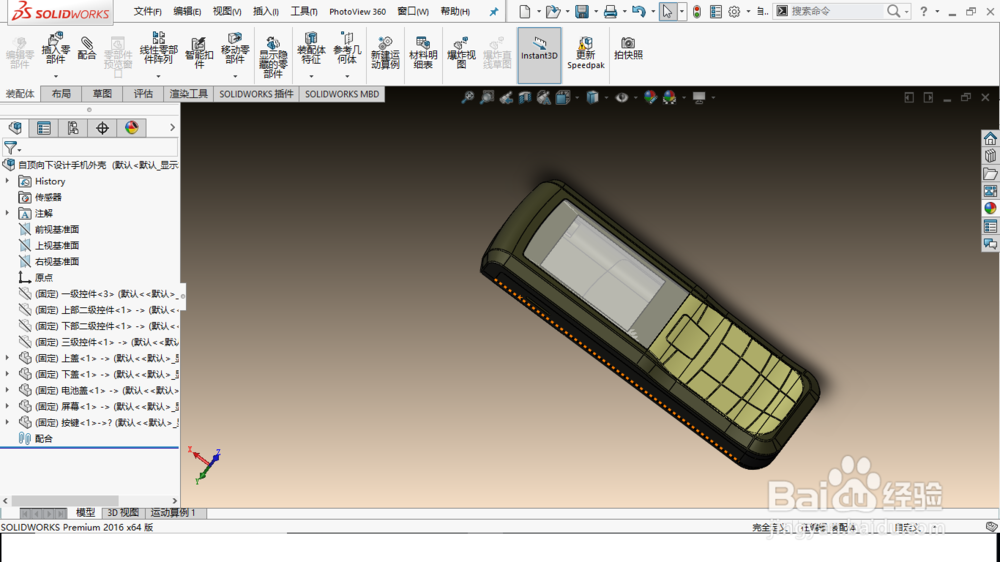

1、根据需要为模型添加材质、颜色、纹理、布景、光源，如图所示。

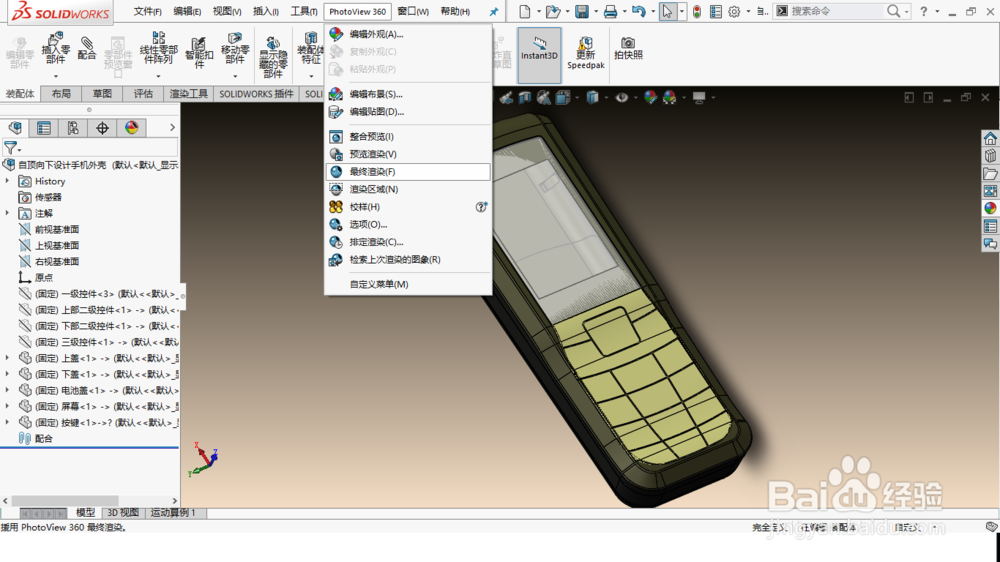

2、选择“PhotoView360-最终渲染”命令，系统开始渲染。

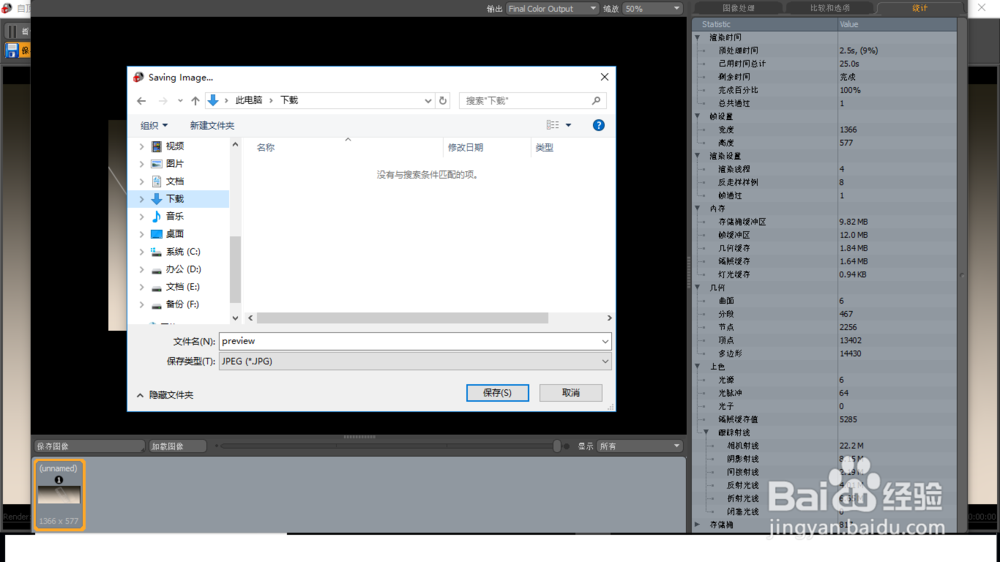

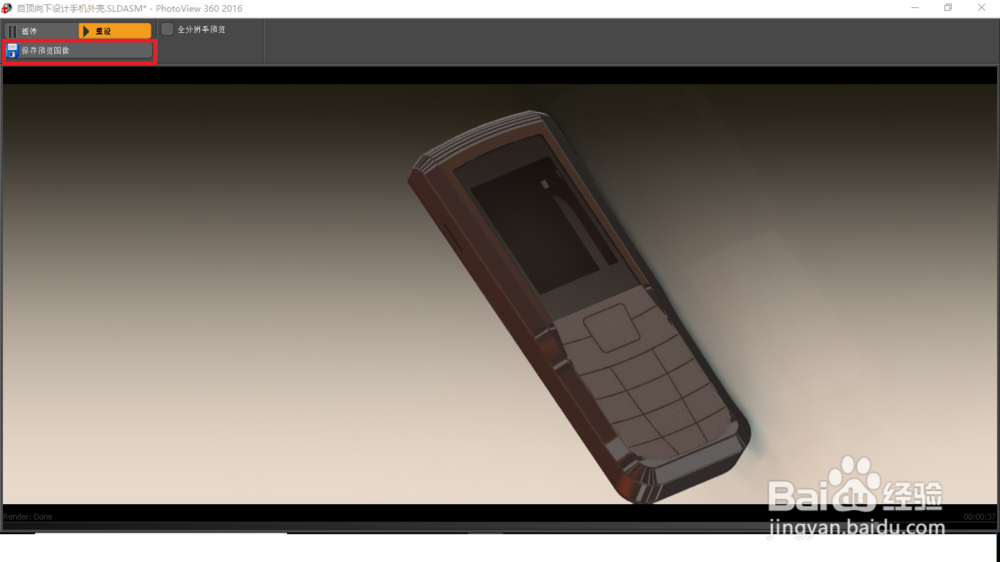

3、渲染完成，点击“保存预览图像”，保存渲染图。

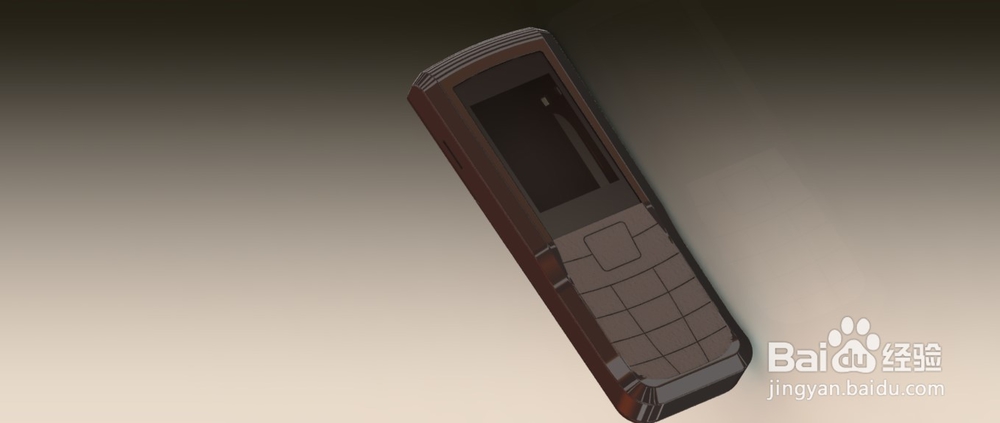

4、渲染结果。
