CAD如何画弯曲箭头？

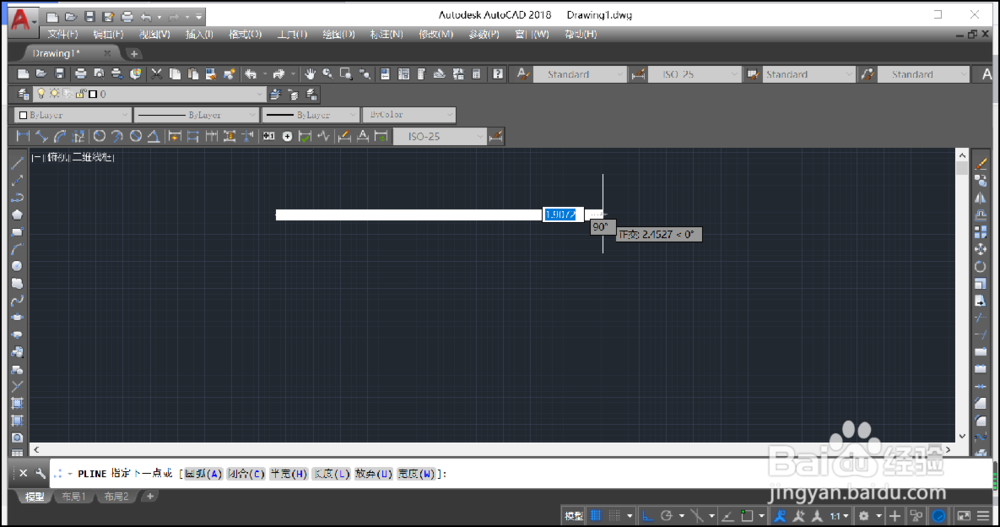

1、运行CAD软件，执行【PLINE】命令，指定端点宽度为60，长度为600，画出横线。

2、鼠标向下移动，选择【PLINE】命令里的【圆弧】，输入半径50。

3、点击选择【PLINE】命令里【长度】，输入长度200，画出反向的直线。

4、指定箭头的起点宽度60，端点宽度为0，向左拉出箭头。

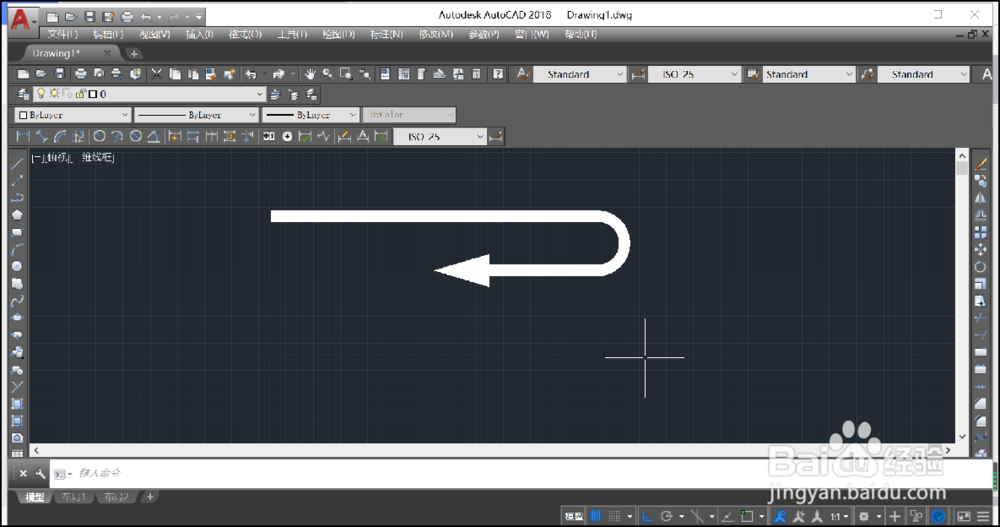

5、输入箭头长度100，点击空格键，弯曲箭头完成。

6、总结：

1.运行CAD软件，执行【PLINE】命令，指定端点宽度为60，长度为600，画出横线。

2.鼠标向下移动，选择【PLINE】命令里的【圆弧】，输入半径50。

3.点击选择【PLINE】命令里【长度】，输入长度200，画出反向的直线。

4.指定箭头的起点宽度60，端点宽度为0，向左拉出箭头。

5.输入箭头长度100，点击空格键，弯曲箭头完成。
