在Revit中创建倾斜立面

1、在revit项目中，找到“视图”选项卡中的“剖面”工具（快捷键：PO），绘制一个剖面。

2、在绘制过程中剖面会自动捕捉相近轴线的平行方向。

3、但有时候剖面方向不会捕捉建筑物平行方向，因此可以做辅助参照平面（快捷键RP）；再在参照平面上绘制剖面。

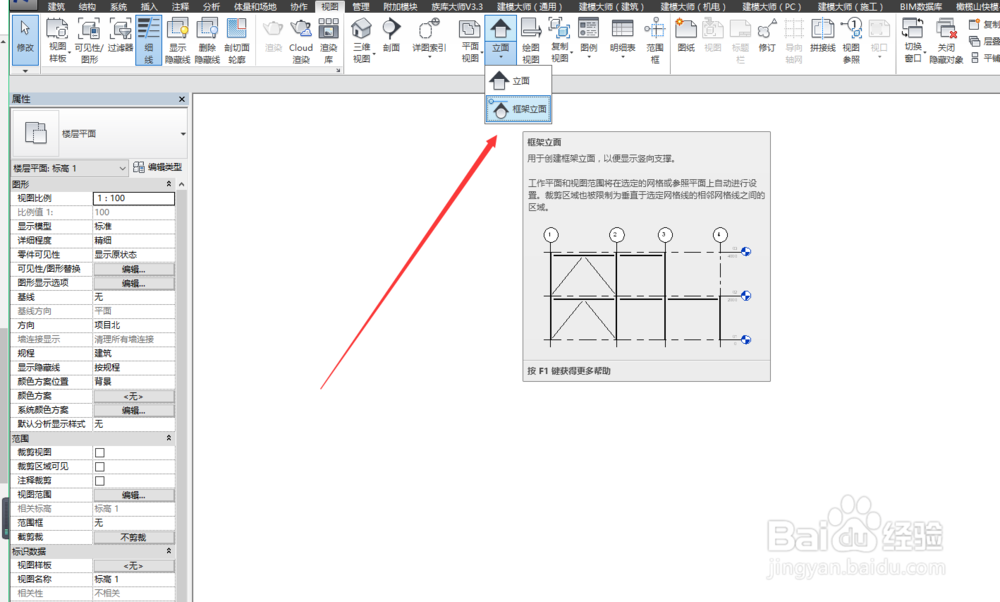

1、在revit项目中，找到“视图”选项卡中的“立面”工具，展开、找到“框架立面”。

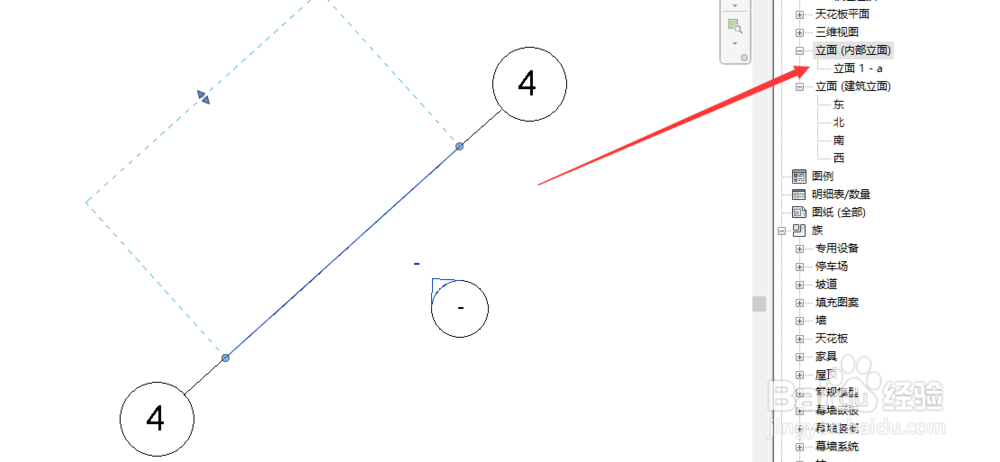

2、框架立面放置时需要识别已有参照才能实现，因此需要先绘制一条轴网或者参考面来辅助放置框架立面。此时在项目浏览器会新出现一个“立面(内部立面)”，点进去就是新建的倾斜立面视图了。

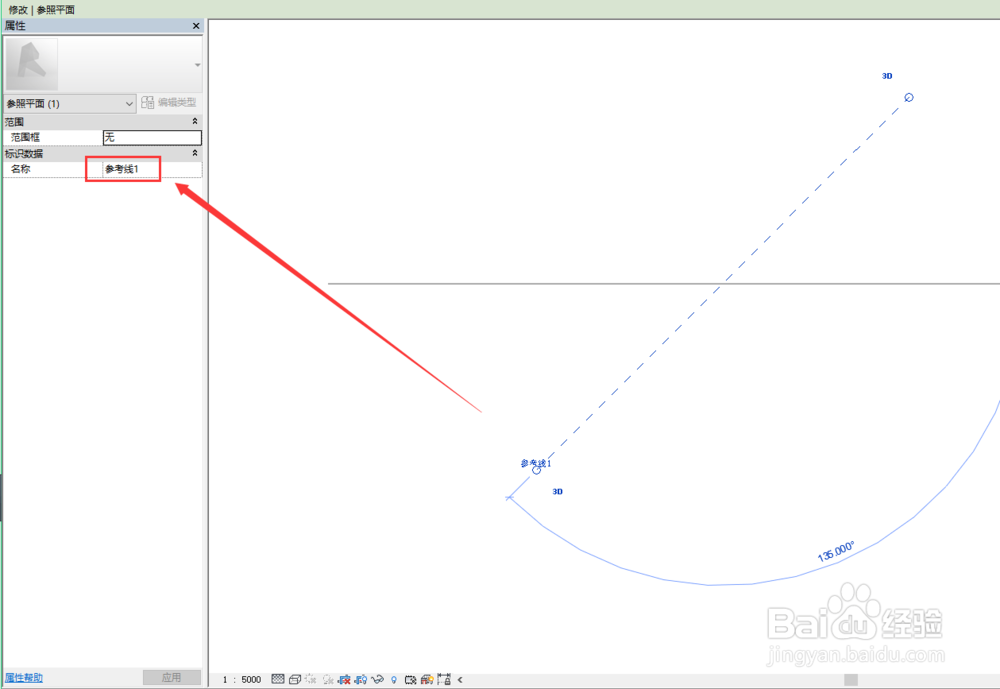

3、需要指出的是：如果利用参照平面辅助放置框架立面，必须要先给参照平面命名。否则放置框架立面时无法选中参照平面。
