巴歇尔槽的选型和施工

1、有些可以直接安装在流通过程中，有些可以安装在排水口的末端。但是按照国家标准，通常是放置在流通过程中部。上面安装明渠流量计。

2、巴歇尔槽的形状是固定好的，必须包含收缩段、喉道段、扩展段三个部分。每个型号的巴歇尔槽都有固定的标准尺寸。

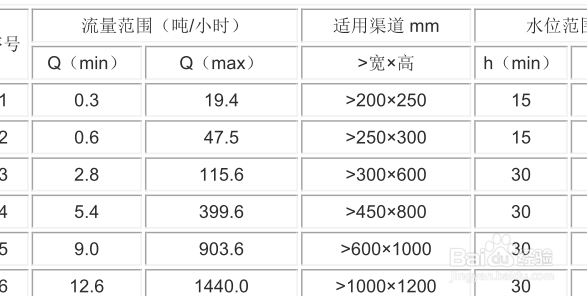

3、比如一个排水设施每小时最大排放70立方的水，最小可能不排放。白天排放，晚上不排放等等。可以从下表中查出适合的型号。如果选择2号槽，显然最大排量的时候会溢出槽体。就应该

1、尽管最低水量可能是0，但是现在的明渠流量计都很精密，完全可以符合要求。

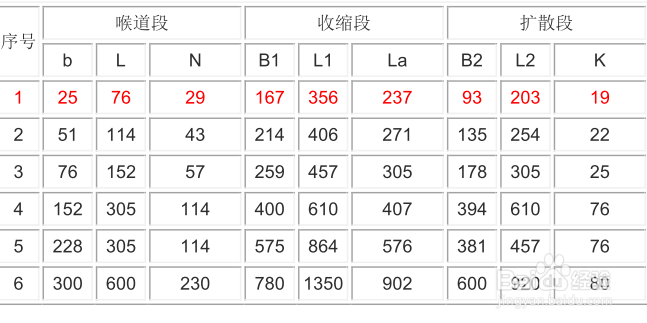

2、从下表中查出3号槽的巴歇尔槽尺寸。

查阅下表的完整巴歇尔槽尺寸，设计施工的水池高度和长度。必须留出足够的空间来安装巴歇尔槽。

3、按照水流方向，将收缩段一方安装在上游。并预留明渠流量计的安装空间。

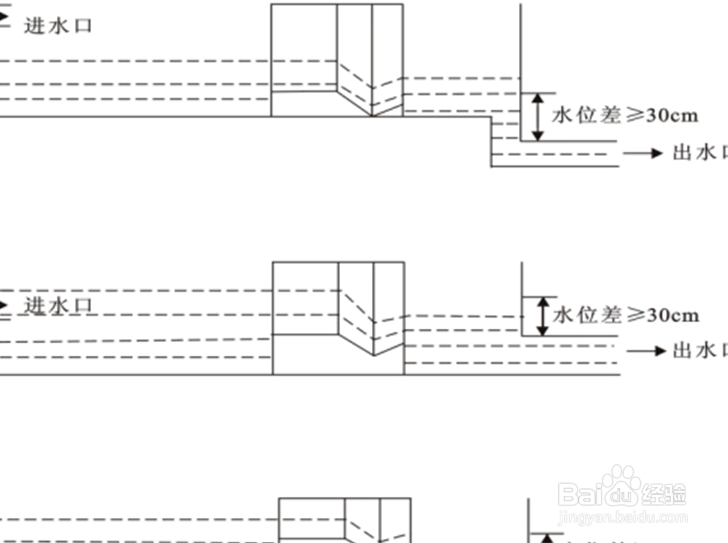

安装水位的示意图。可以根据不同的水位进行调整。保证水流通畅安装好之后即可用水泥填满空隙，保证施工质量即可。
