CAD 内置计算命令 进阶教程

1、软件版本任意,本例使用CAD2010

假设我们要将长边为554.4mm的矩形拉伸到长边为832.1mm

这里涉及到拉伸命令。

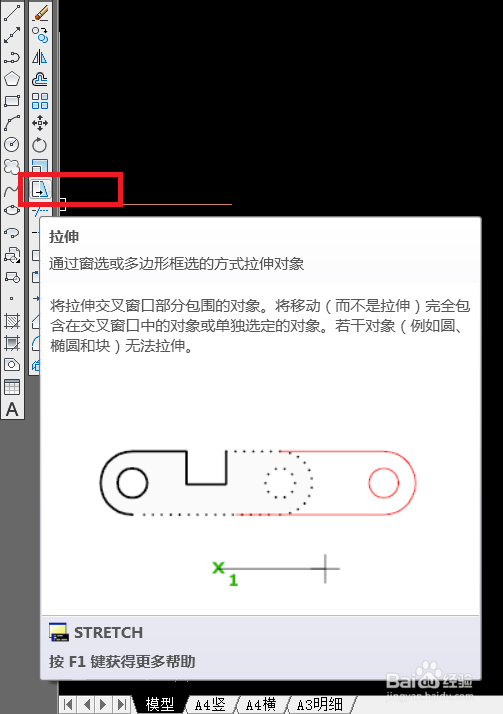

2、鼠标点选工具栏拉伸命令的图标。

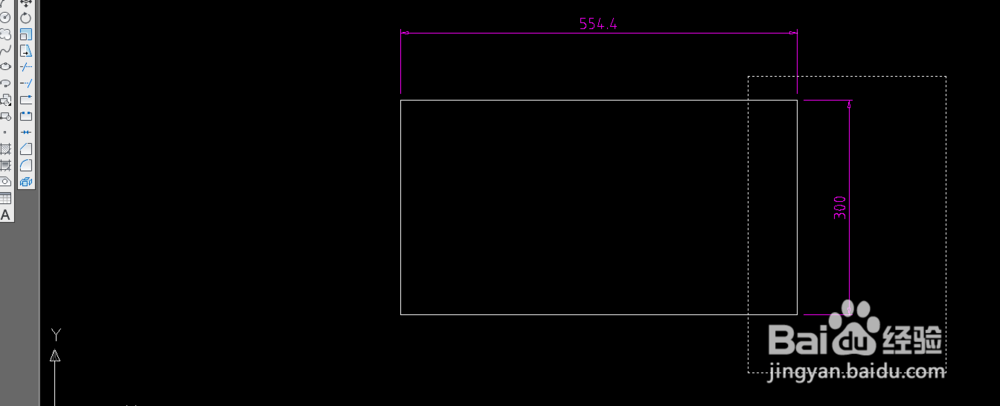

3、鼠标从右下往左上框选矩形需要被拉伸的范围

鼠标右击---确定

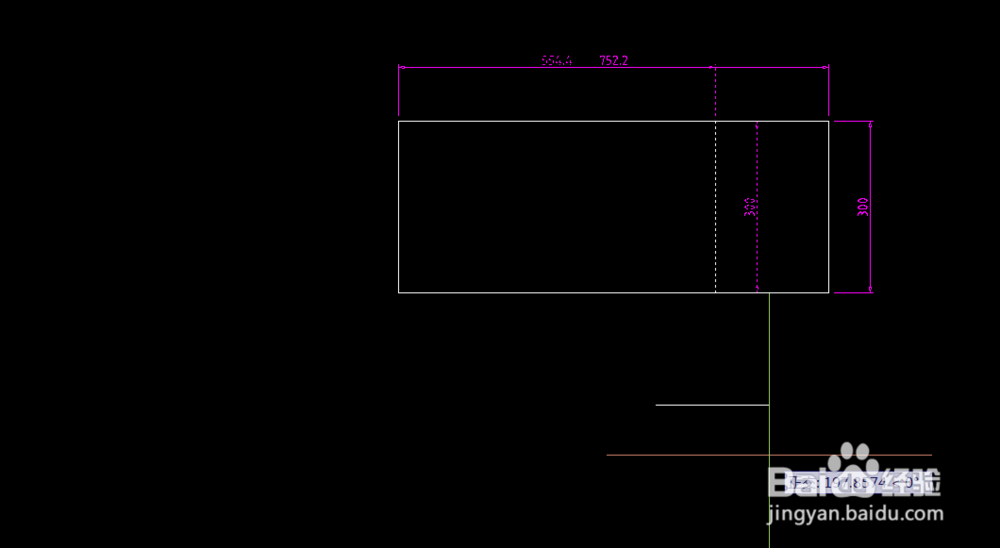

4、指定拉伸基点。即拉伸出发的基准点。

通常图形复杂时，我们为了不捕捉到其他错误的点。

在远离图形的区域任选一点（鼠标移到任意点位，随意点。）。

5、这时候回到本例开始的假设。

假设我们要将长边为554.4mm的矩形拉伸到长边为832.1mm

这个数字，我们就在操作时把它计算掉。

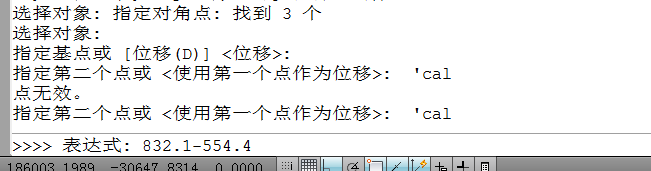

6、在命令行输入'cal

按回车。

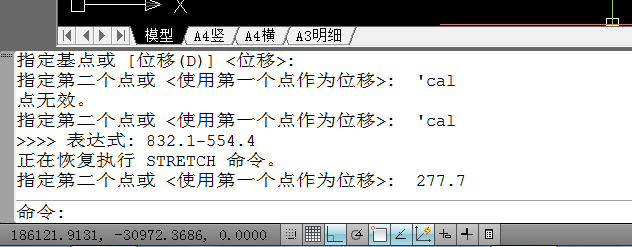

7、在命令行输入表达式832.1-554.4

按回车。

8、这时候我们再来看图形尺寸，已经变成832.1，这是本例需要达到的数值。

是不是减少了寻找计算器的时间。

9、以上，这是本例的讲解内容。

谢谢观看。

进阶教程。
