电化学腐蚀Tafel曲线测量教程

1、配电解液

1. 3.5%浓度NaCl溶液，每100ml水中加入3.63gNaCl。

2. 每测完一个试样，需要更换溶液，建议每次使用100ml溶液。

2、连接电极

1. 红色电极连接辅助电极

3、2. 白色接头连接甘汞参比电极

1、 绿色接头连接工作电极（工作电极为导电试样）

2、CHI660D软件设置

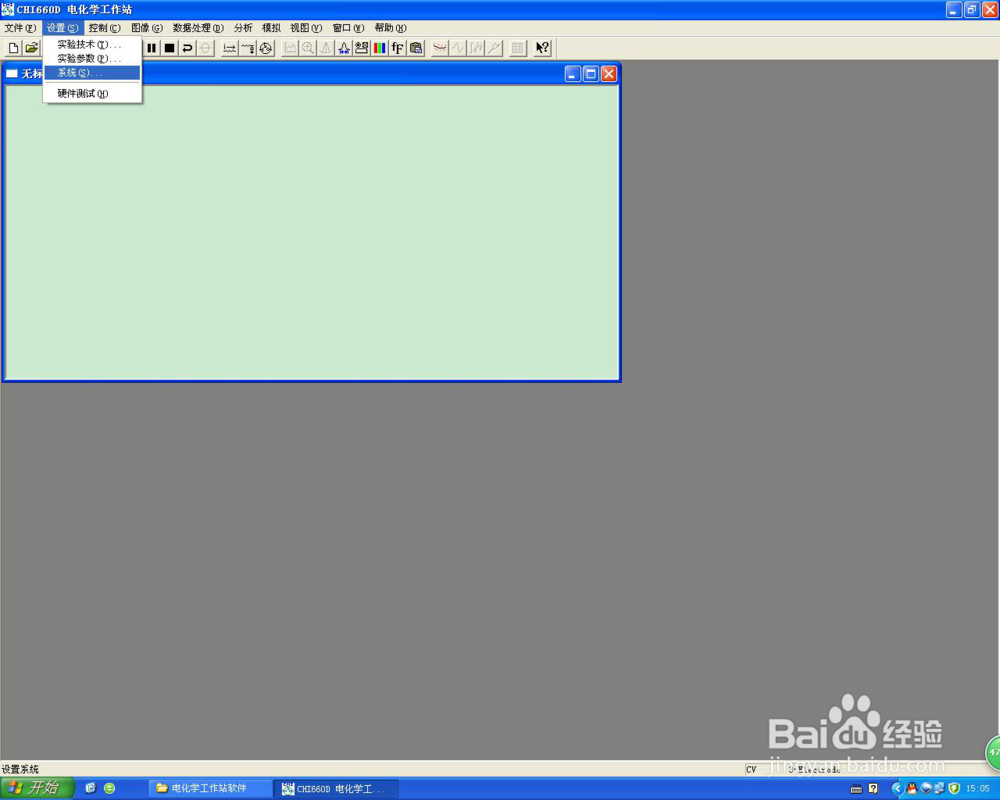

1. 打开软件，进行系统设置。

3、2 进行硬件测试

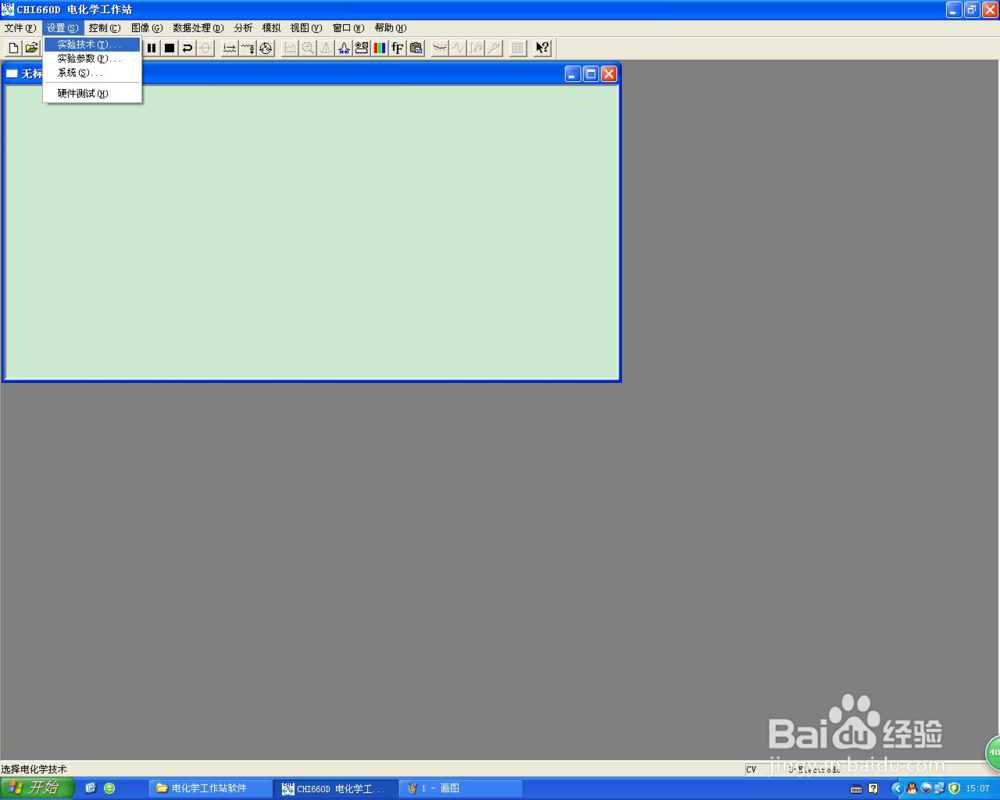

1、3.在实验技术选项中选择实验所需测的结果

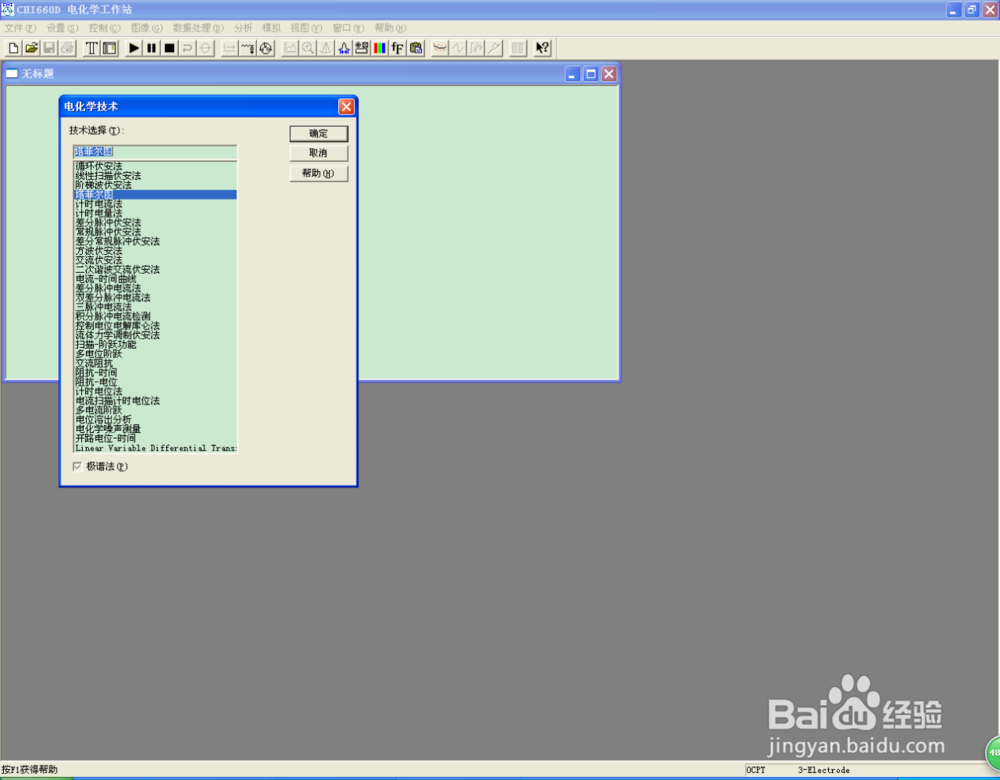

2、4. 检测开路“电位-时间曲线”，查看开路电位和时间的关系

当开路电位值稳定时，即可开始测量tafel曲线，试样在电解液中静置十五分钟左右，开路电位即可稳定,tafel曲线只可以测量一次，如果结果不理想，需要重新制备试样并更换电解液进行试验。

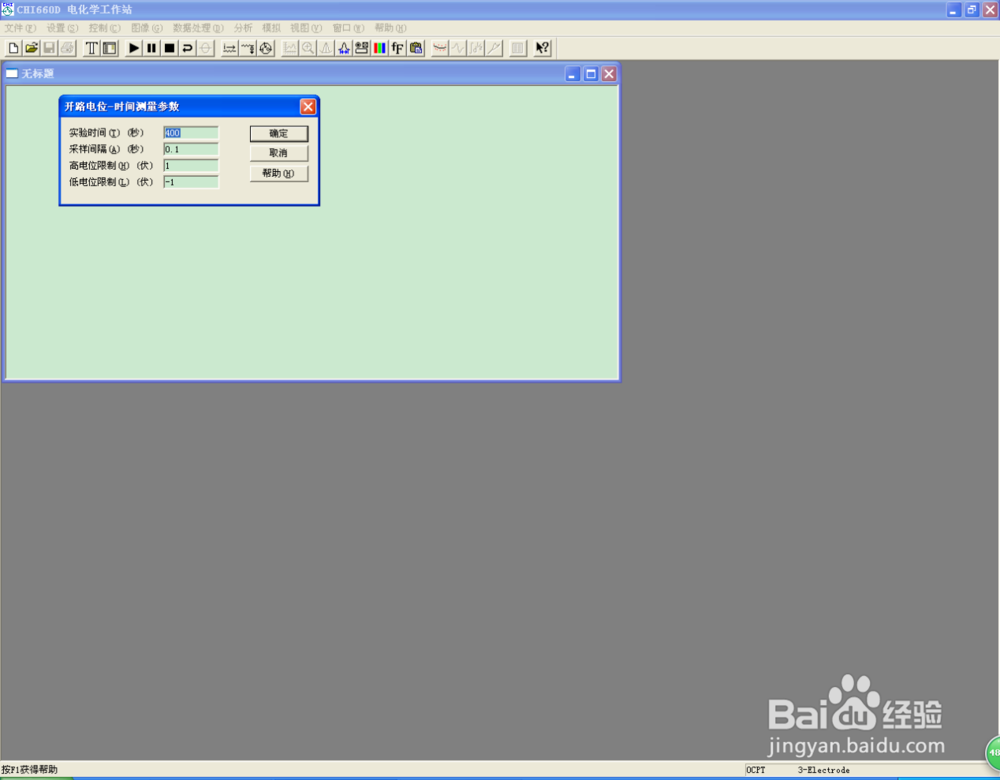

3、5.输入开路电位测量时间，点击运行

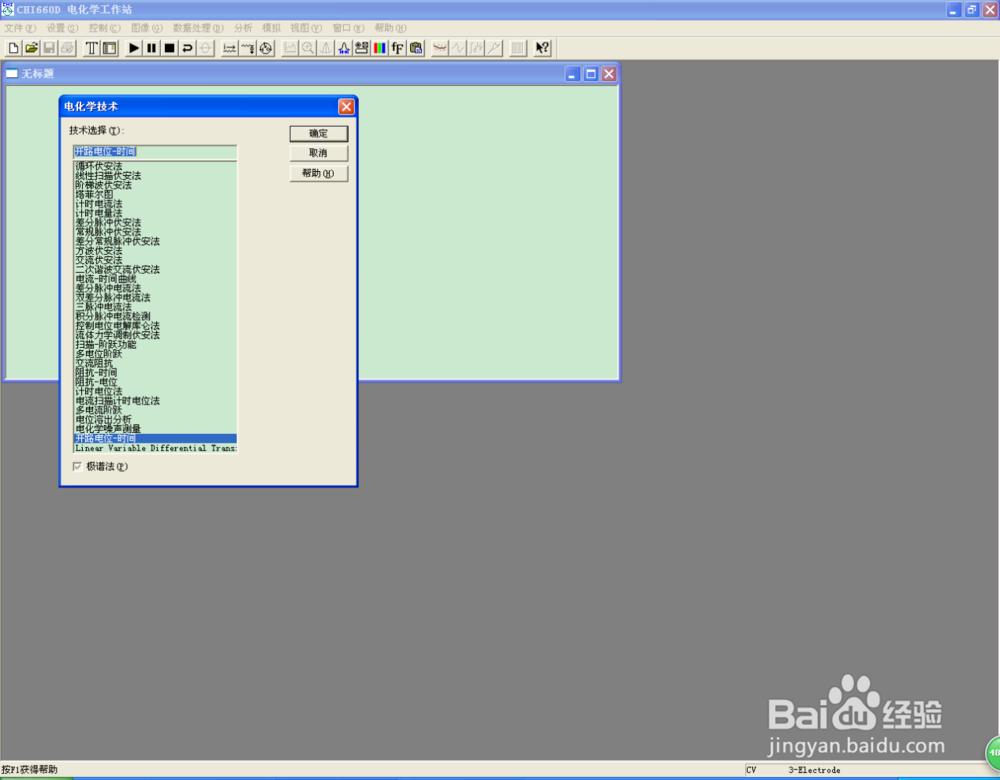

1、6. 开路电位稳定后，就可以测量tafel曲线，设置-实验技术-塔菲尔图。

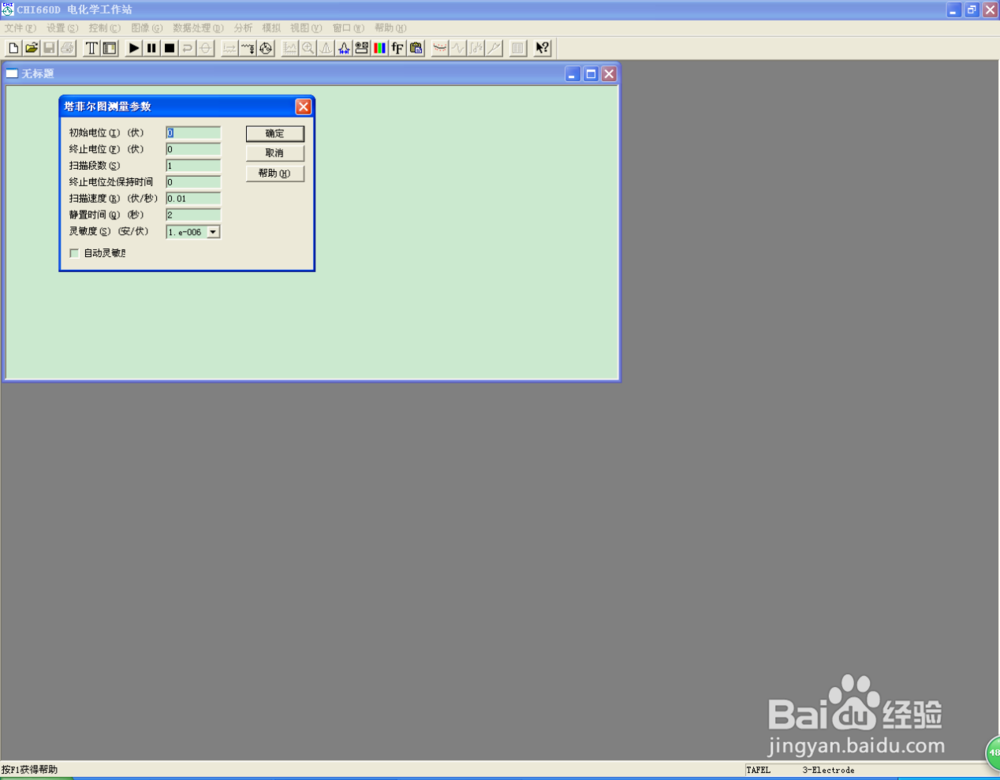

2、7. 设置塔菲尔图实验参数

3、8.

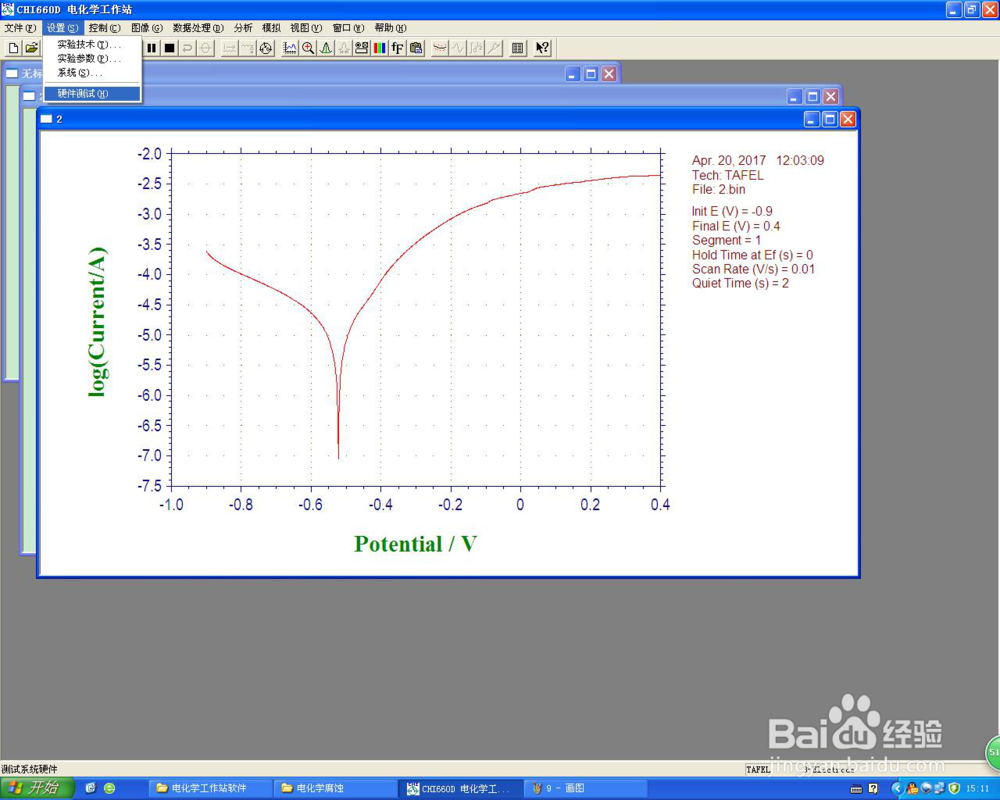

“开路电位-初始电位值”与“终止电位-开路电位”比值大约为1：2，我的实验设置为电位区间大约为1.2。我在实际测量时，tafel曲线最低点会比开路电位值小，建议将开路电位向下取整后减去0.1作为参考值。扫描速度值越小，试验时间越长，结果越精确。勾选左下角的自动灵敏度选项，单击确定按钮。点击运行图标，一般情况下tafel图整体趋势如下图

1、1. 保存文件，保存结果为.bin文件，输出.txt格式结果文件，用于导入origin中进行数据后处理，保存方式为，文件-转换为文本

选择对应需要保存为.txt格式的.bin文件，单击打开，在结果文件夹中即可出现.Txt格式结果文件 。
