某湖面监控视频无线传输方案

1、由于项目要求，现做11个监控点位的视频传输方案，所以本次建设设计了以下方案：

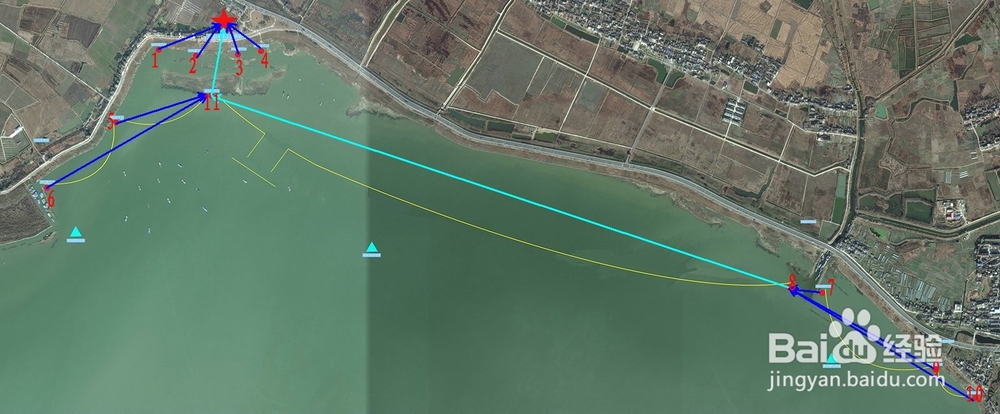

2、方案:如上图所示，8和11号点们为整个无线传输系统的中继点，6、5两处信号先集中到11号点位处，再传输到监控中心，7、9、10三处信号先集中到8号点位，一起传输到11号处，再传回到监控中心，1、2、3、4号点位直接传输到监控中心。

6/5→11：6、5两点信号传输11号，距离在1公里以内，采用两发一收的方式，6号和5号分别装一个发射端，接收端用一个无线网桥作接收；

7/9/10→8：7、9、10三点信号传输到8号，距离在一公里以内，采用三发一收的方式，7号、9号和10号分别装一个发射端，接收端用一个无线网桥作接收；

8→11→监控中心：采用点对点传输，距离在3公里以内，发射端和接收端均采用室外天线一体化无线网桥来组网通讯；

1/2/3/4→监控中心：1、2、3、4号4个点位，分成两组，每组2发一收，采用设备均为室外天线一体化无线网桥，监控中心处所有的无线网桥通过网线汇集到监控中心上墙显示。

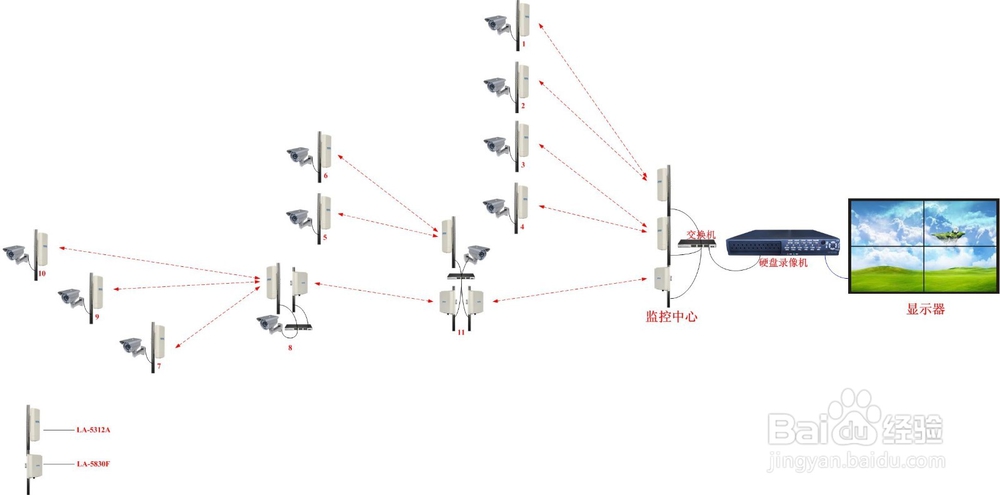

网络连接拓补见下图：

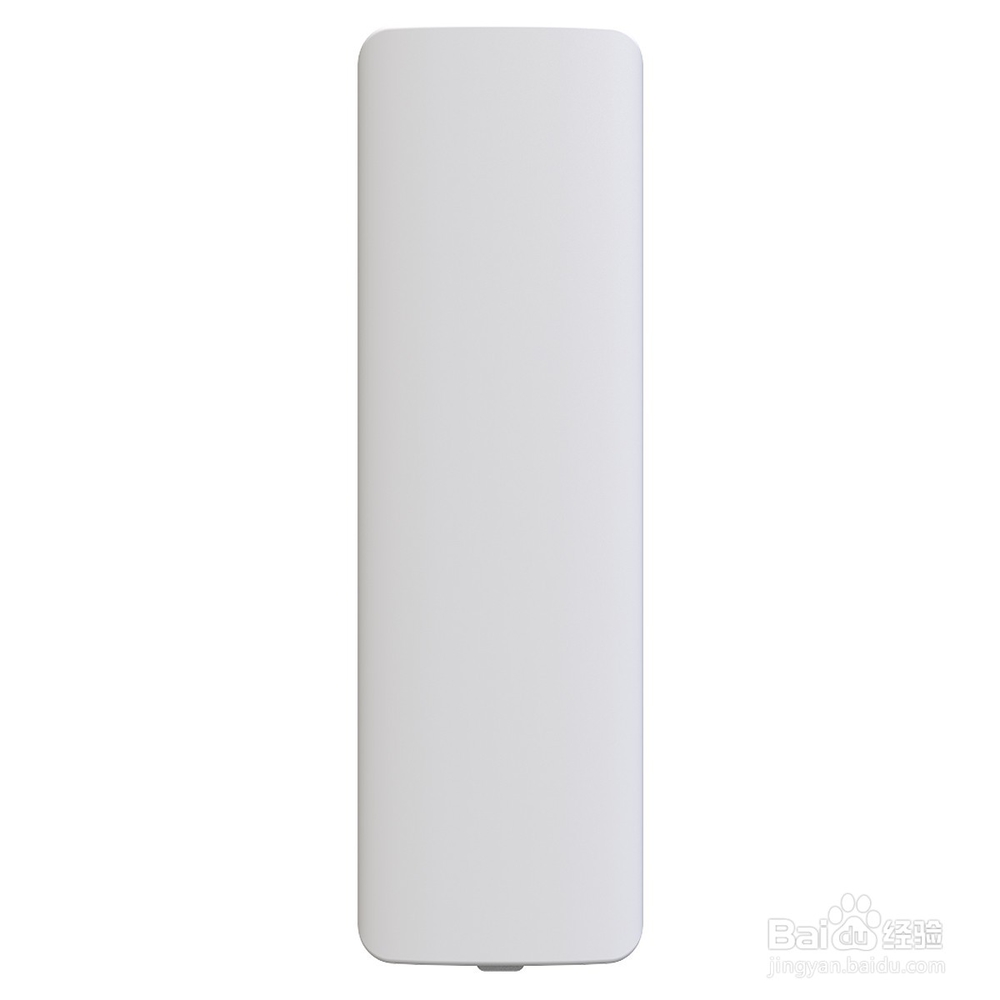

3、发射端：采用天线一体化无线网桥,内置 5.8G、14dbi、双极全向天线(水平60°/垂直30°)

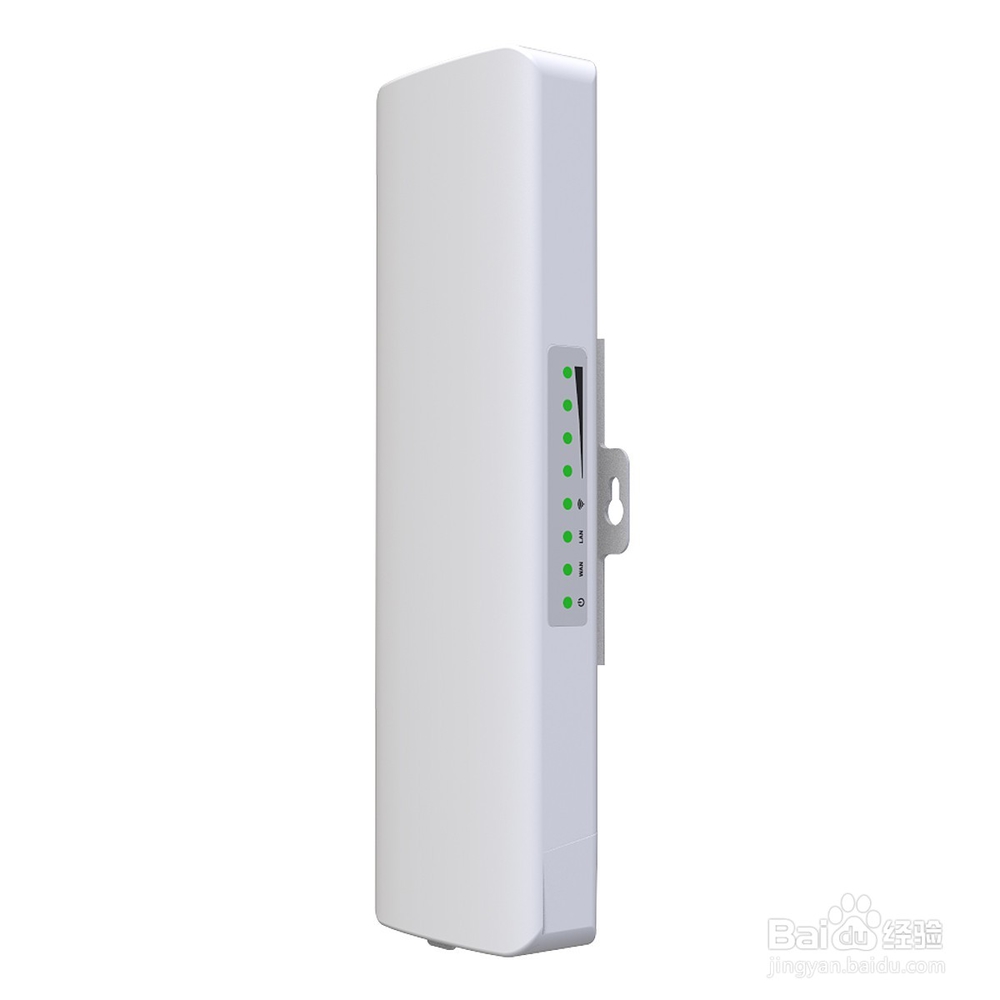

接收端：采用天线一体化无线网桥,内置 5.8G、17dbi、双极全向天线(水平40°/垂直30°)
