Pro/E 一键生成T型轮廓的方法

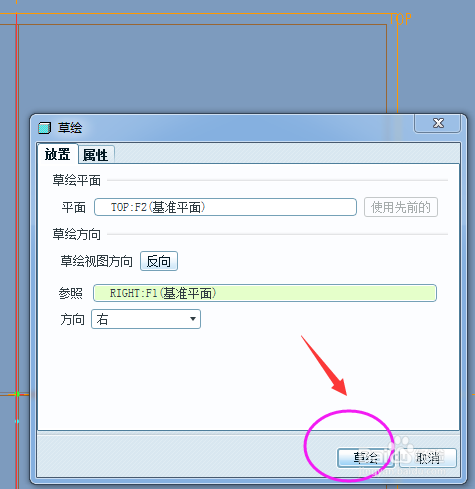

1、打开或新建零件，新建一个草绘，可选Top面做草绘平面。

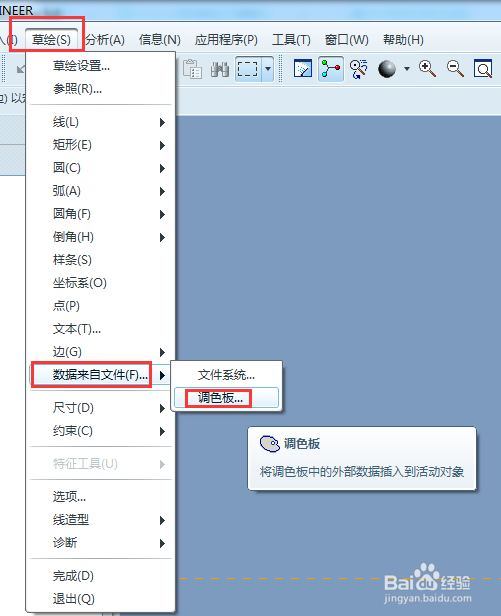

2、进入草绘界面后，依次点击“草绘”-“数据来自文件”-“调色板”。

3、系统弹出“草绘器调色板”的属性窗口如下图所示，点击“轮廓”，向下拉到最后，选择“T型轮廓”，双击鼠标左键或者拖动到草绘界面，随意找个位置单击鼠标左键将其放置，后续再根据需要调整其尺寸和位置。

4、放置在草绘界面后的效果如下，系统会根据当前窗口情况，给定一个默认尺寸和位置。

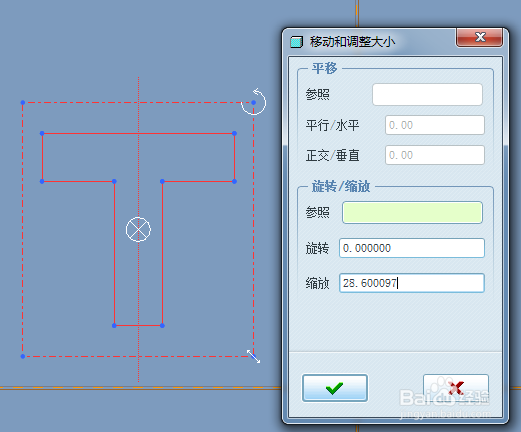

5、调整缩放比例为10或其它值，拖动中心点至原点，其它项保持默认值不变。

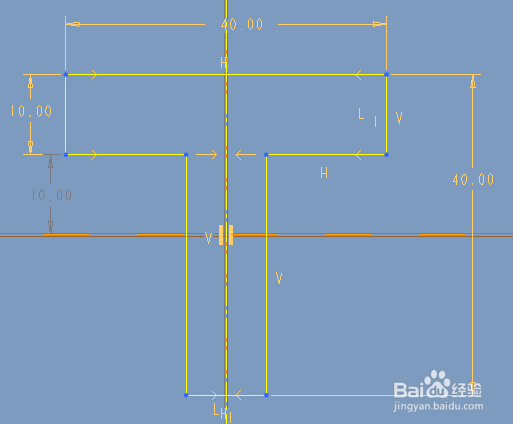

6、效果如下，可通过尺寸驱动继续对各参数进行调整，修改其大小和位置。

7、可通过拉伸形成下图所示的T型轮廓实体，当然也可拉伸切除材料，或者进行旋转等其它特征操作。
