msp430g2553 内部VLO配置与使用

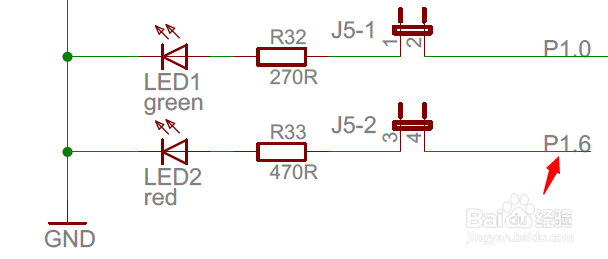

1、作为演示，借助于Launchpad中LED2来显示观察！电路图如下所示，对应单片机引脚为P1.6，当P1.6输出高电平时，LED2会发光；当P1.6输出低电平时，LED2会熄灭。

2、查阅手册，可以知道MSP430G2553单片机上电复位默认开启看门狗，由于学习的时候并不需要看门狗，所以需要关闭，如下所示：

WDTCTL = WDTPW + WDTHOLD; // Stop WDT

3、为了便于观察LED2灯变化，需要配置单片机引脚P1.6，配置为输出模式，并初始化为关闭LED2状态（低电平），如下所示：

  P1DIR |= BIT6;  // P1.6 as output pin

  P1OUT &= ~BIT6; // LED2 off

4、需要配置低速时钟源为VLO，通过基础时钟控制器3来设定低速时钟源为VLO，如下所示：

  BCSCTL3 |= LFXT1S_2; //VLO Clock select

设定好时钟源之后，需要清除中断标志位OFIFG，如下所示：

  IFG1 &= ~OFIFG; //Clear oscillator fault flag

5、设定好MCLK为VLO之后，由于不需要DCO数字控制振荡器，所以需要通过置位SCG0/SCG1来关闭DCO模块，如下所示：

 __bis_SR_register(SCG1 + SCG0); // Turn off DCO dc generator

6、设定MCLK时钟源为VLO并且8分频，如下所示，MCLK为VLO时钟8分频提供给CPU：

BCSCTL2 |= SELM_3 + DIVM_3; // LFXT1CLK or VLOCLK, /8 divider

7、最后通过LED2的亮灭来表示CPU执行速度快慢：

  while (1)

  {

    P1OUT |= BIT6; //LED2 on

    __delay_cycles(100);

    P1OUT &= ~BIT6; //LED2 off

    __delay_cycles(5000);

  }
