AutoCAD2014如何使用对象追踪功能

1、极轴追踪功能可在系统要求指定一点时，按事先设置的角度增量显示一条无限延伸的辅助线，用户可沿着辅助线追踪到指定点。

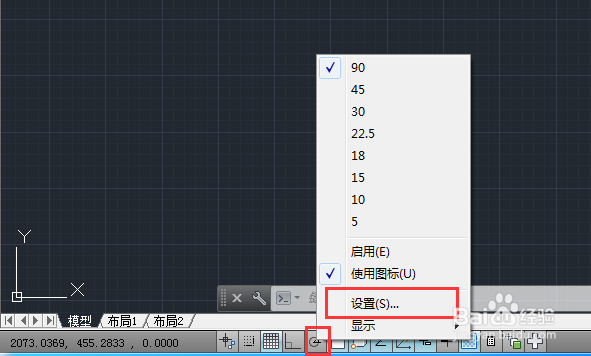

启动该功能，需在状态栏中右击【极轴追踪】按钮，选择【设置】选项。

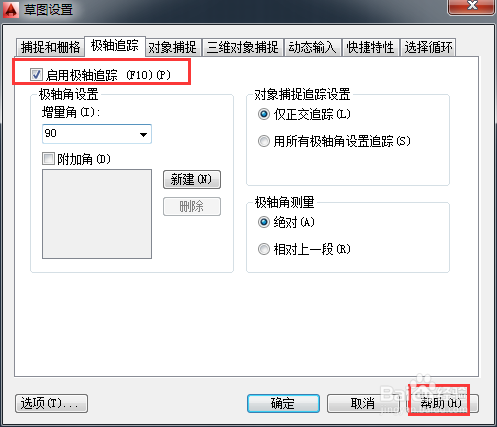

2、弹出【草图设置】对话框，切换至【极轴追踪】选项卡，从中设置相关参数即可。

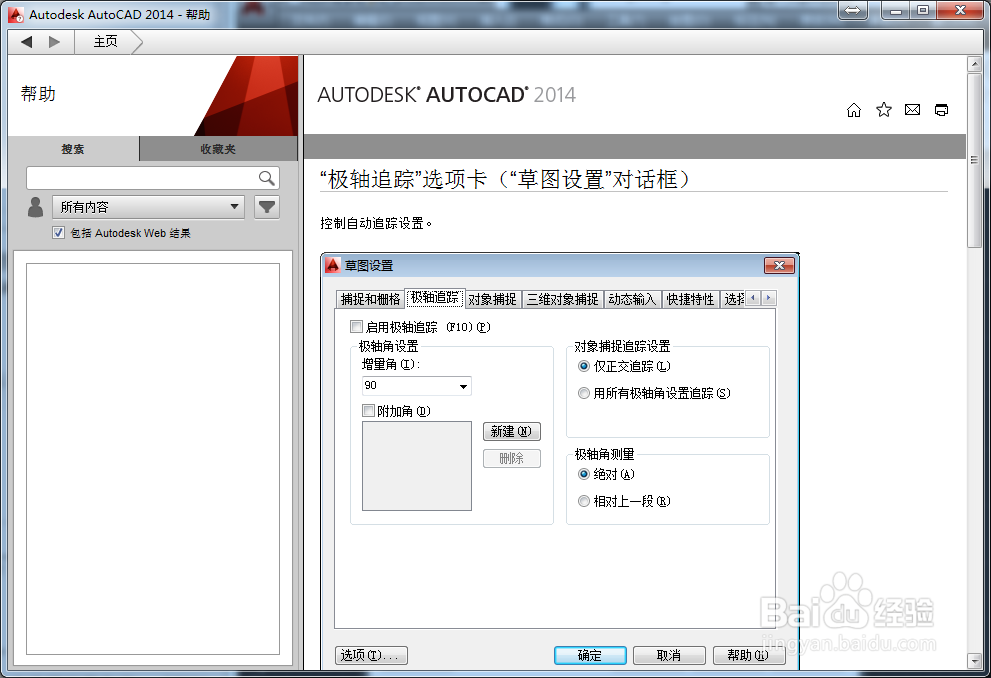

3、对于【极轴追踪】选项卡中的名词有不理解的可以点击【帮助】按钮，弹出相关说明文档如下。

1、启动【极轴追踪】功能，并在状态栏中右击【极轴追踪】按钮，选择【设置】选项，在打开的对话框中，将【增量角】设置为所需角度，这里设为60.

2、在菜单栏依次选择【默认】》【绘图】》【直线】命令，在绘图区中，指定线段起点，向上移动光标，此时在60°范围内显示一条辅助虚线，将光标沿着这条辅助线移动，并输入线段长度值为50.

3、将光标向下移动，并沿着60°角延长线绘制一条长50mm的线段，完成三角形另一条边的绘制。

4、将光标向左移动，并捕捉第一条线段起点，完成等边三角形的绘制。

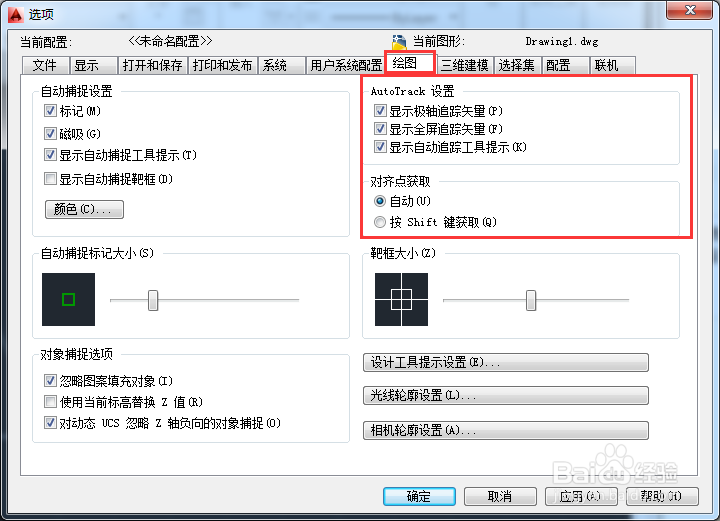

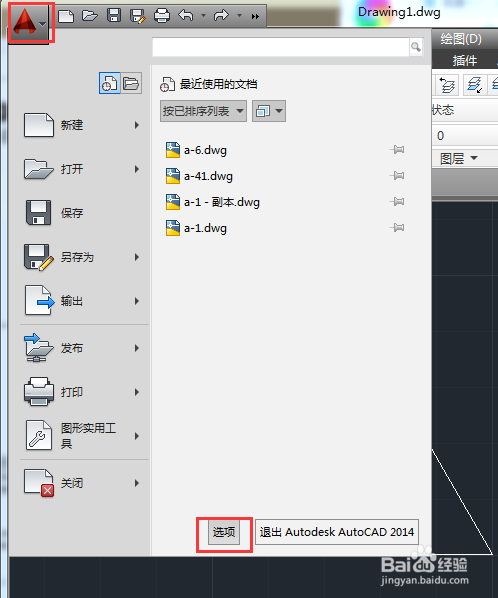

1、自动追踪功能可帮助用户快速精确定位所需点。依次执行【应用程序】》【选项】命令，打开【选项】对话框，切换至【绘图】选项卡，在【AutoTrack设置】选项组进行设置即可。
