creo钣金使用平整实例创建展开工程图的方法

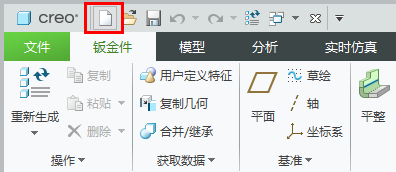

1、打开现有钣金模型。

2、点击“平整形态预览”。

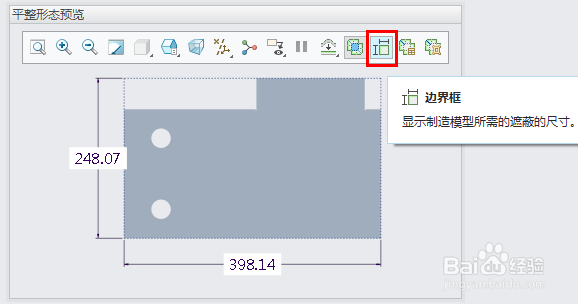

3、弹出“平整形态预览”小窗口，还可以点击“边界框”在展开图中显示尺寸。

4、在“平整形态预览”小窗口中，点击“创建实例”图标。

5、弹出生成实例对话框，默认在原钣金零件名的后面增加“_FLAT”作为新的实例名称，也可以自己命名，建议带上原零件名称来组合命名，方便以后识别。

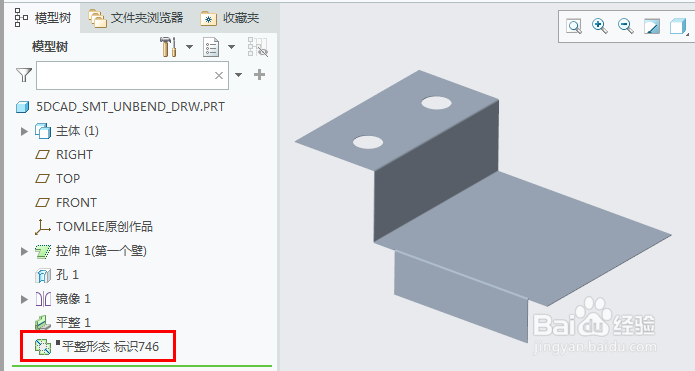

6、点击确定后，对话框关闭，模型树末尾增加了一个平整形态的隐含特征。

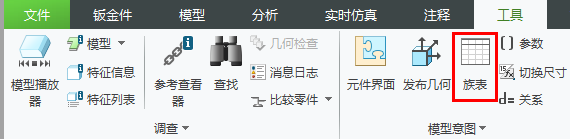

7、选项卡切换到工具，点击“族表”图标。

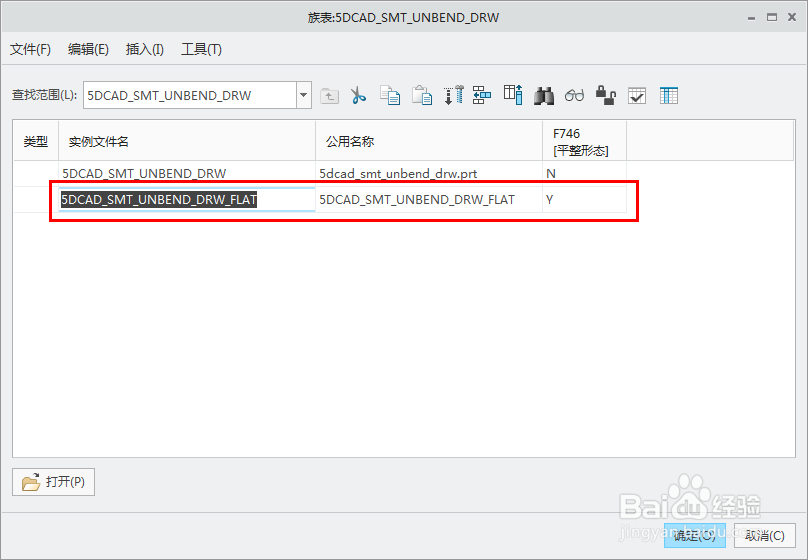

8、可以在族表对话框中看到新增的实例。

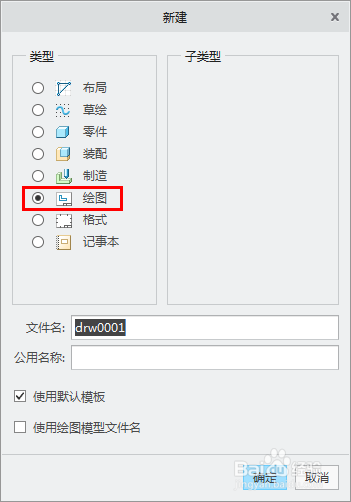

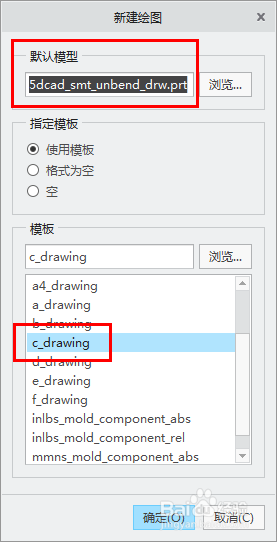

9、现在我们来新建工程图，当前钣金零件作为默认模型，选一个合适的图纸模板。

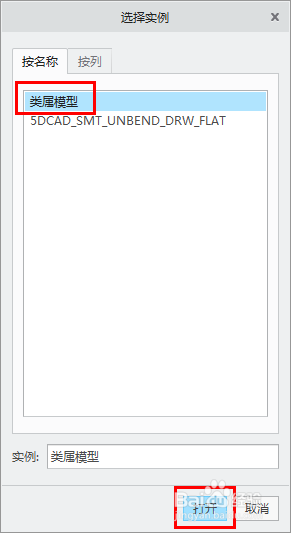

10、因为包含实例模型的原因，所以会弹出实例选择的对话框，这里选择“类属模型”，点击“打开”完成工程图的创建。

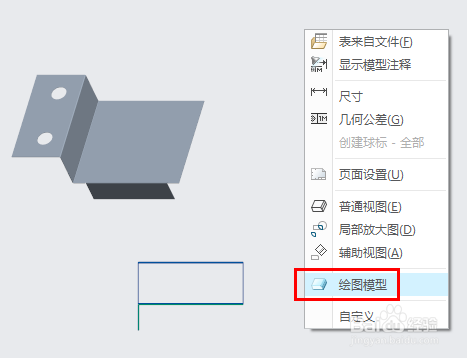

11、绘图显示区，按住右键，快捷菜单中点击“绘图模型”。

12、在弹出的“菜单管理器”中选择“添加模型”。

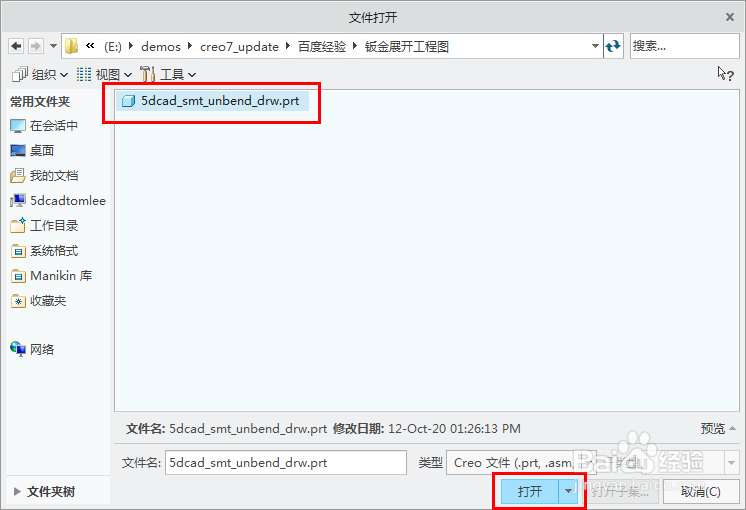

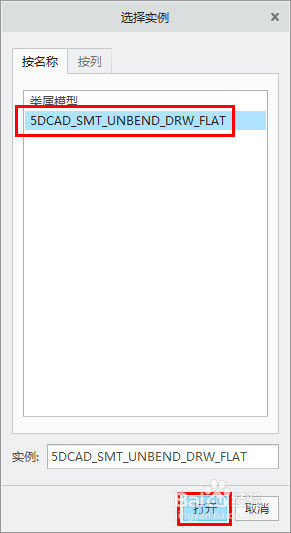

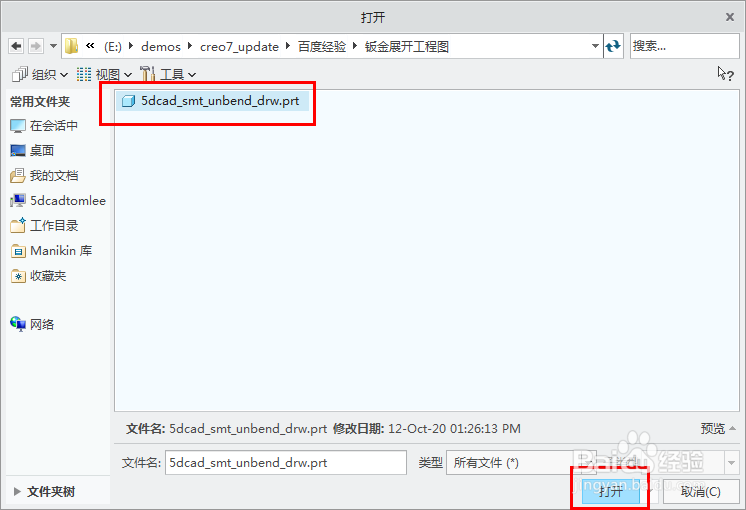

13、选择钣金零件打开，选择刚才创建的实例打开。

14、绘图显示区，按住右键，快捷菜单中点击“普通视图”。

15、默认选择无组合状态，点击确定。

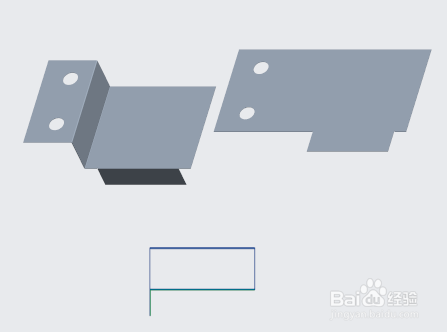

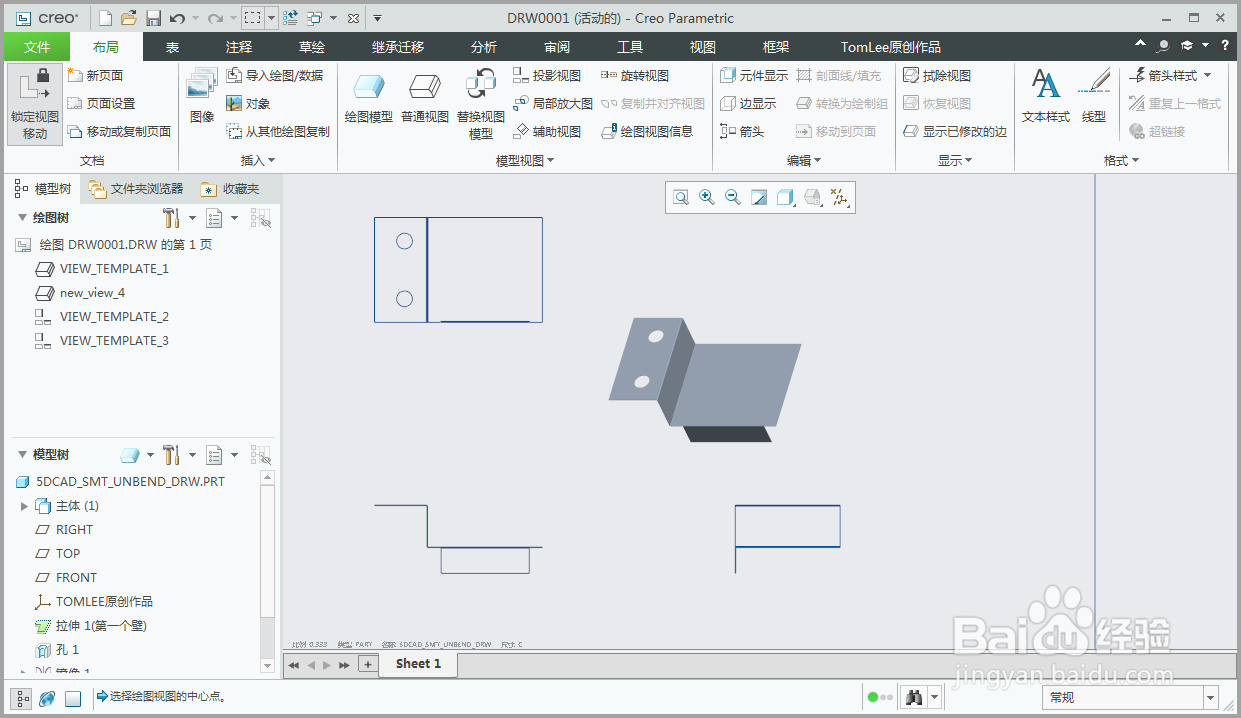

16、点击空白位置放出展开图。

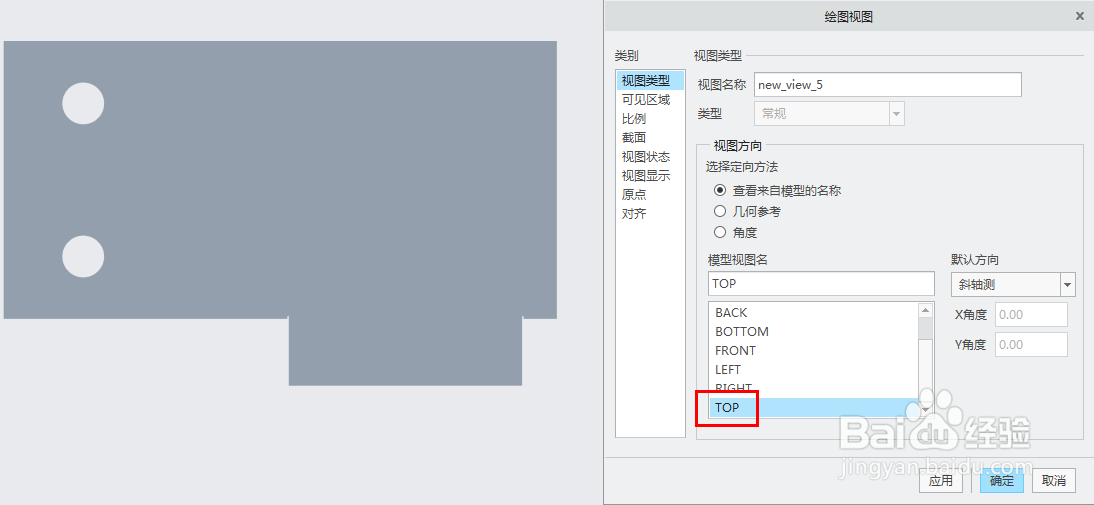

17、绘图视图对话框中双击TOP视图，摆正展开图。每个钣金零件的视角可能不同，摆正的视图选择要根据零件来选择。

18、视图显示中的显示样式选择“消隐”。

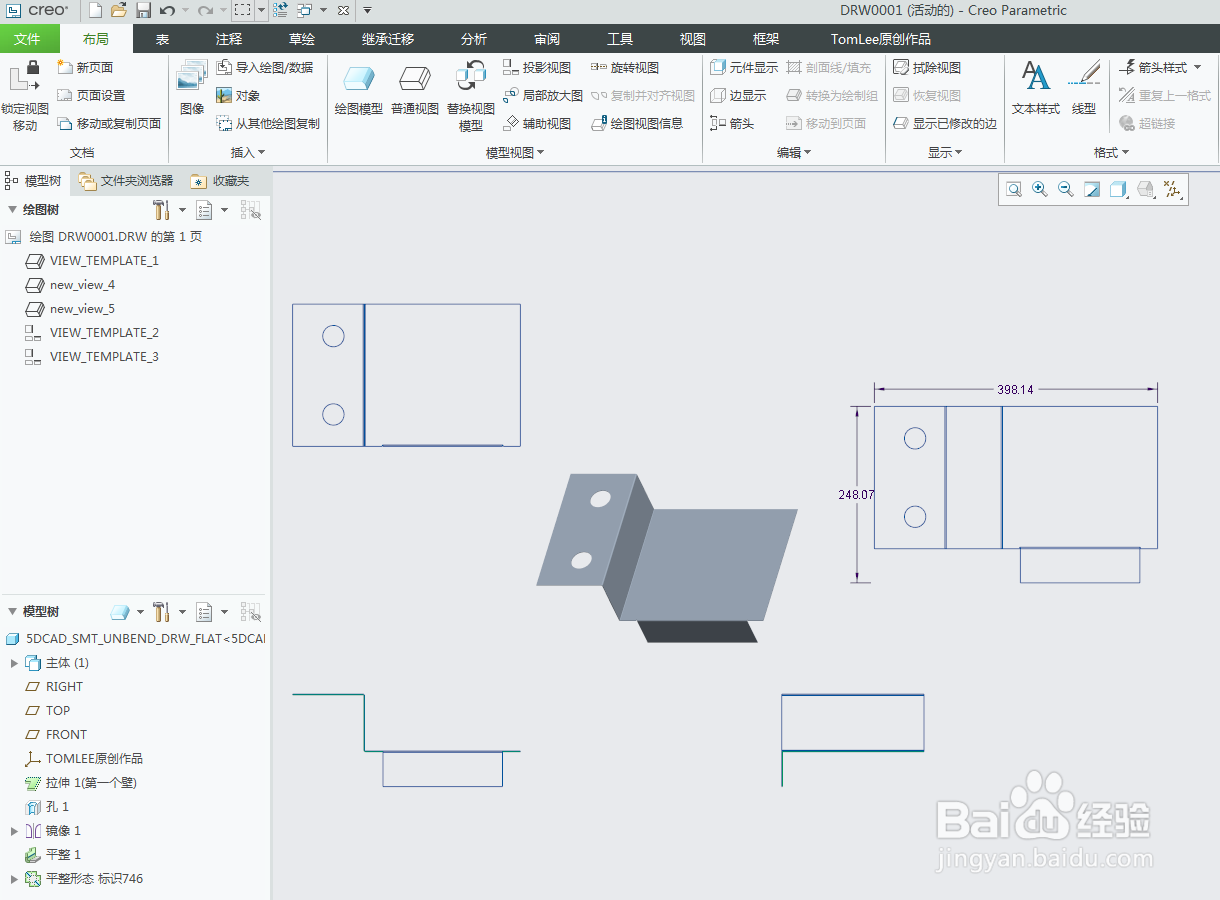

19、包含成型视图和展开视图的钣金工程图就创建完成了。
