活塞连杆组怎么拆装?

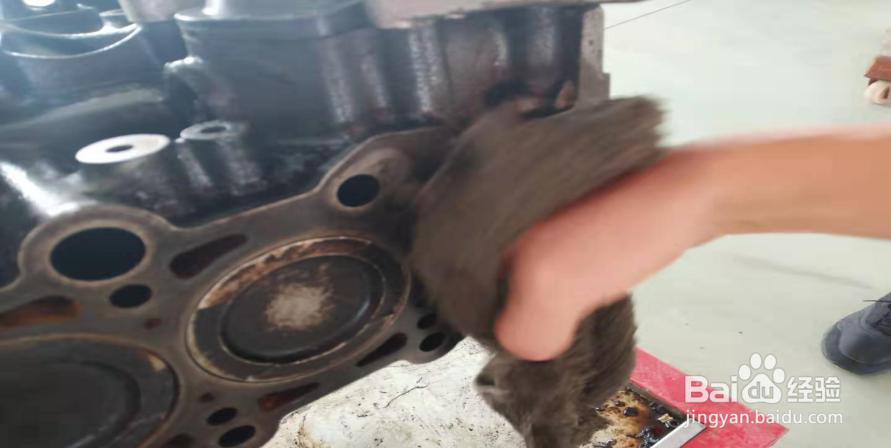

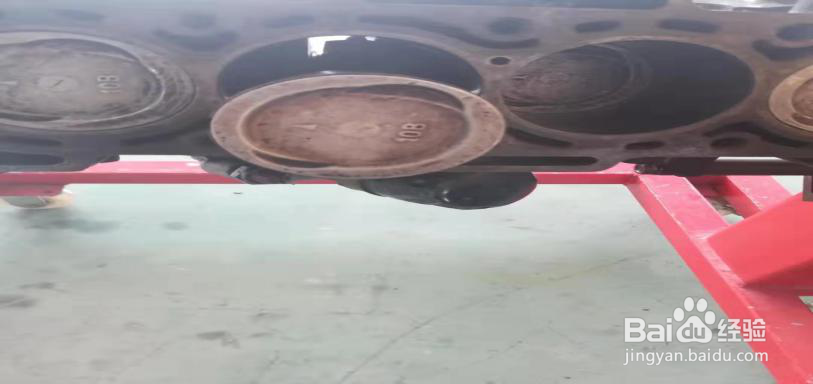

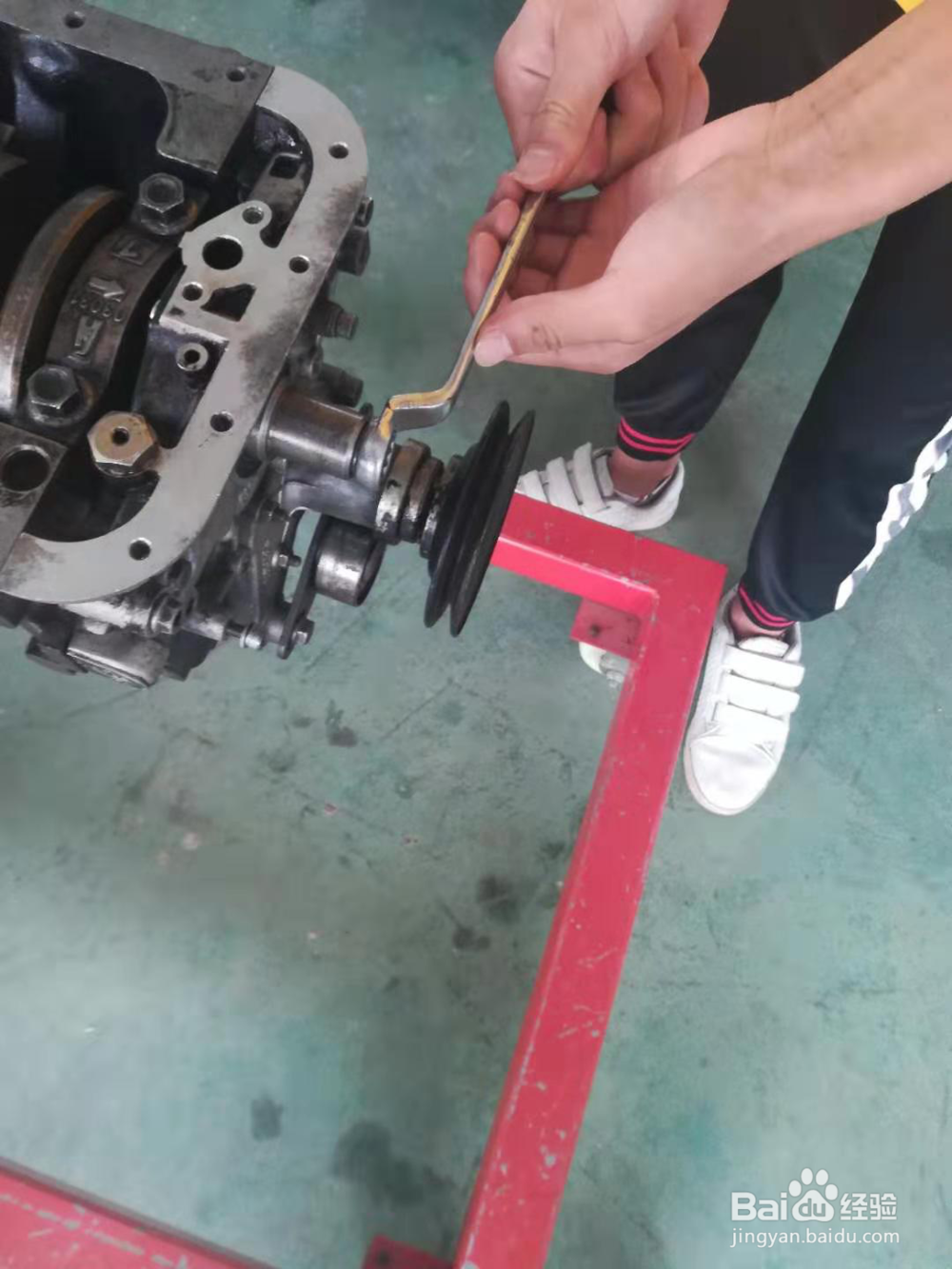

1、转曲轴，使所需要拆卸的活塞在气缸筒内保持同一高度，用铲刀清洁气缸体上平面。

2、 将指定活塞连杆旋转到上止点位置，检查连杆是否有明显弯曲现象，检查活塞连杆组的序号是否与气缸体上的序号一致。

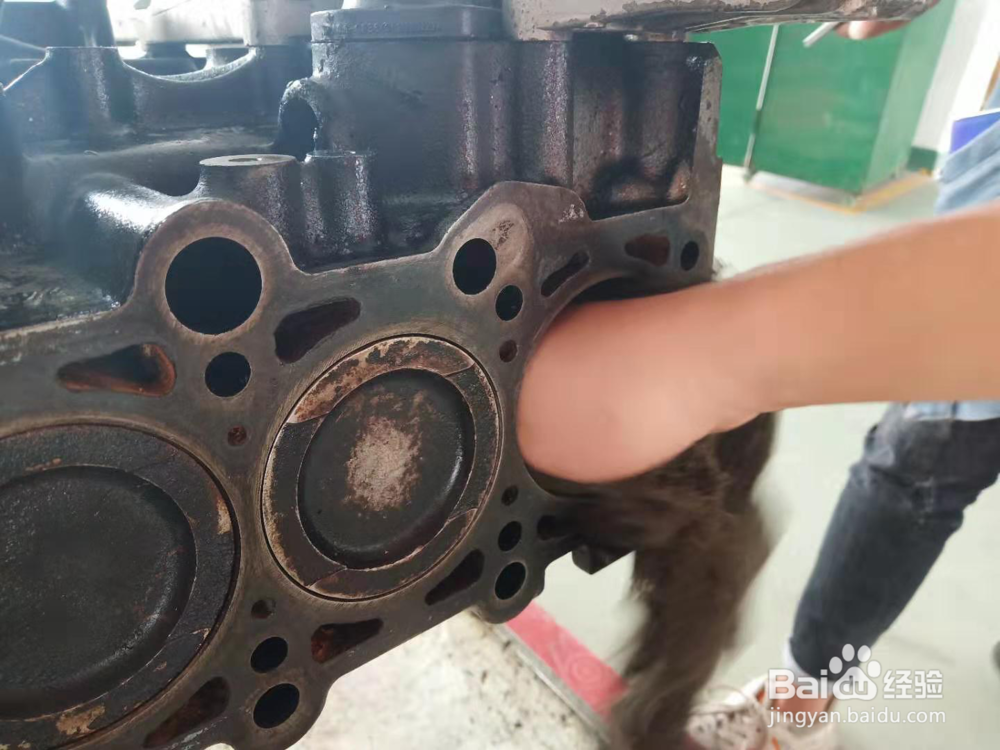

3、将指定活塞连杆旋转到下止点位置，用抹布清洁气缸。

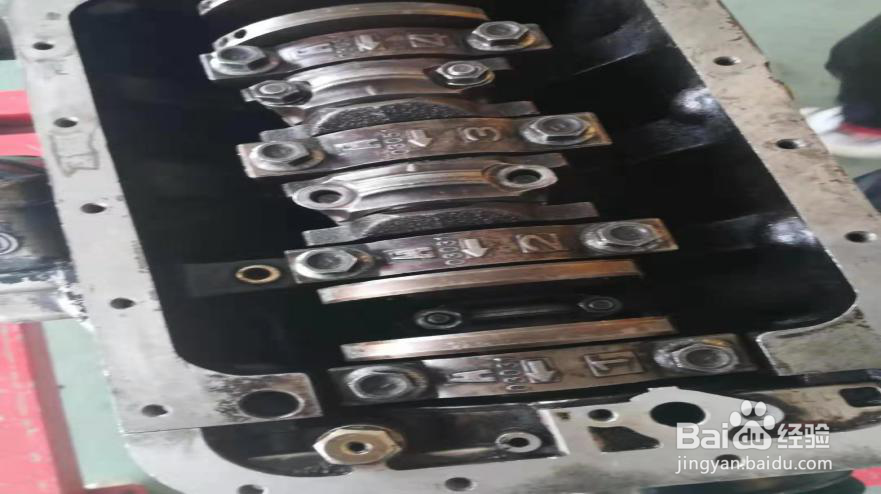

翻转台架，使油底壳位置向上。

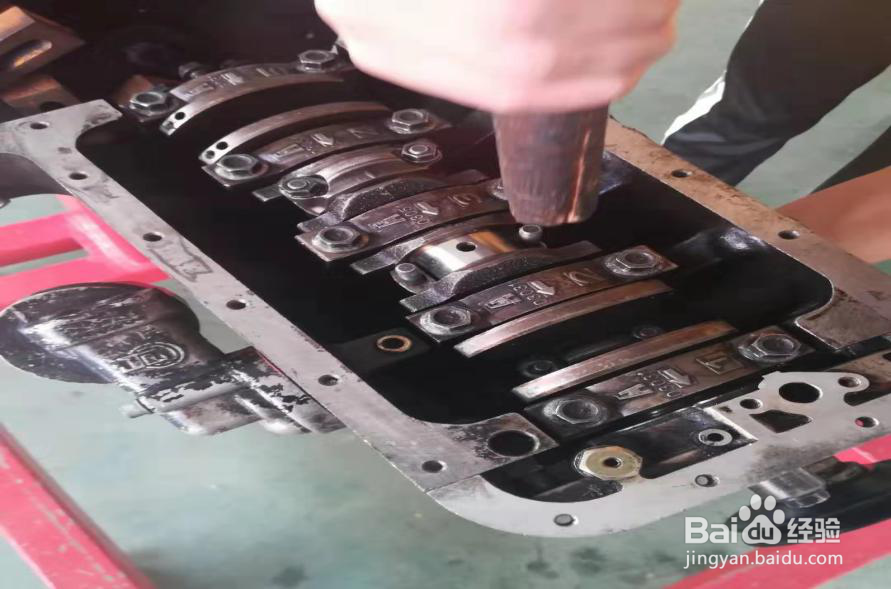

4、用快飞配合接杆和套筒分2次旋松连杆螺母，手旋并取下螺母。

5、取出连杆盖同时取下下盖上的连杆轴瓦。

用榔头柄在合适的位置推出连杆活塞组。

取出活塞连杆组，同时取下连杆大头上的轴瓦。

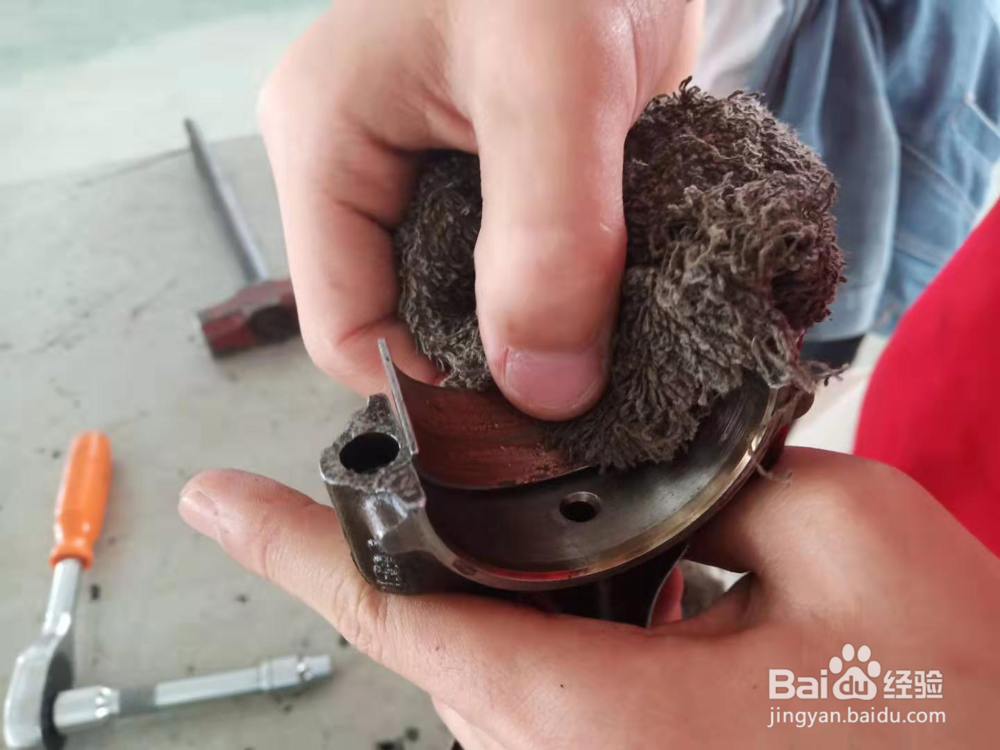

6、清洁:活塞连杆、活塞环、连杆轴瓦、气缸壁、连杆轴承盖、连杆轴颈。

7、润滑:活塞环、连杆轴瓦、气缸壁、连杆轴颈。

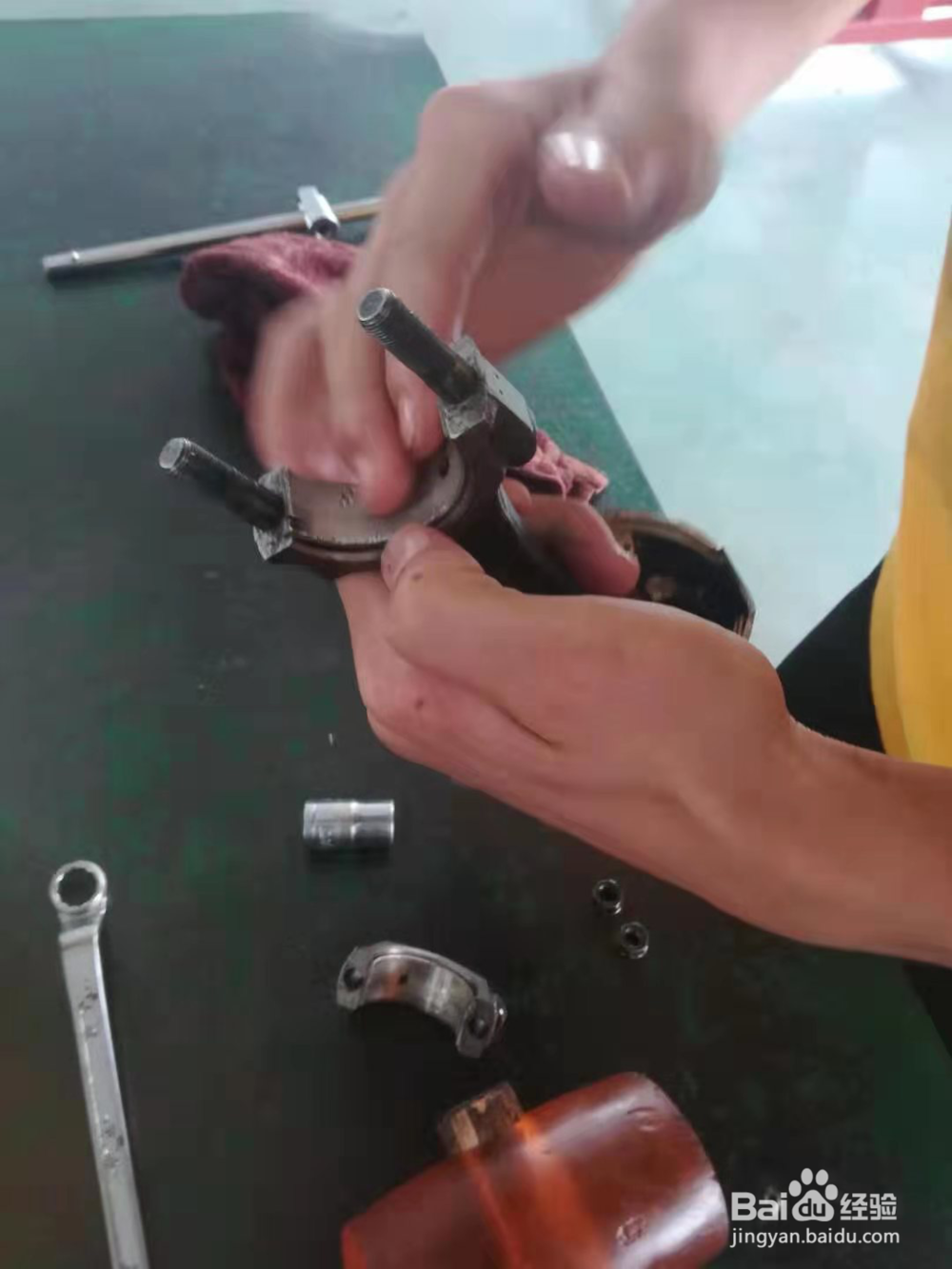

8、将连杆轴瓦安装回连杆大头和连杆盖中

注意：两轴瓦有不同（一片中间有孔）

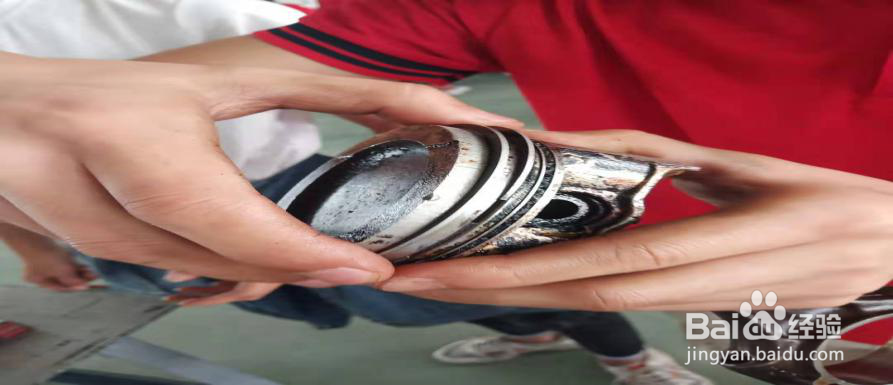

9、活塞环错环:

      1.油环开口离活塞销错开45°

      2.第二道气环开口与油环开口错开180°

      3.第一道气环开口与第二道气环开口错开180

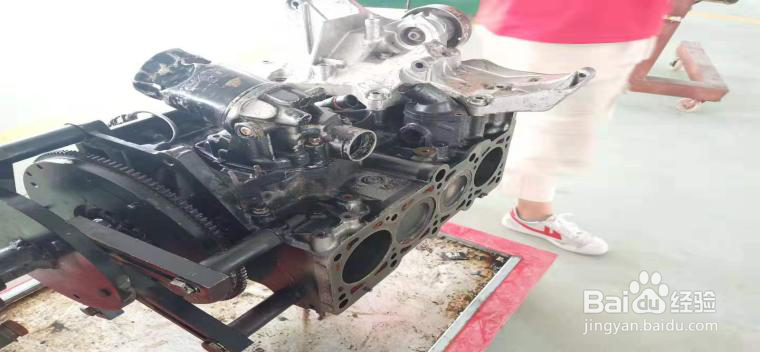

10、将曲轴箱旋转一定角度

11、.将活塞连杆组对标记放置气缸中

注意:朝前标记的凸点以及装入对应的气缸中。

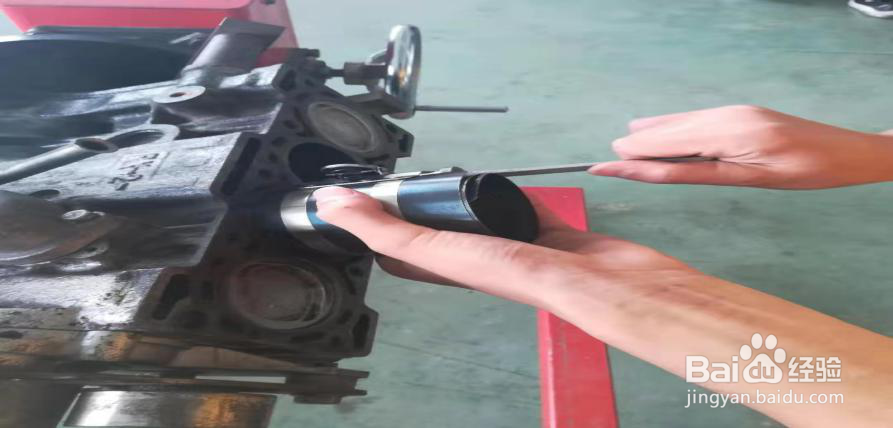

12、用活塞卡箍固定活塞环

注意:1.多次紧固，确定活塞环固定。

     2.小心活塞卡箍的适用。

13、用橡胶锤的手柄部分推活塞顶部平面，把活塞连杆组向气缸内推直至连杆轴颈。

注意:慢推，并注意连杆大头的安装位置。

将曲轴箱旋转到安装油底壳的面朝上的位置。

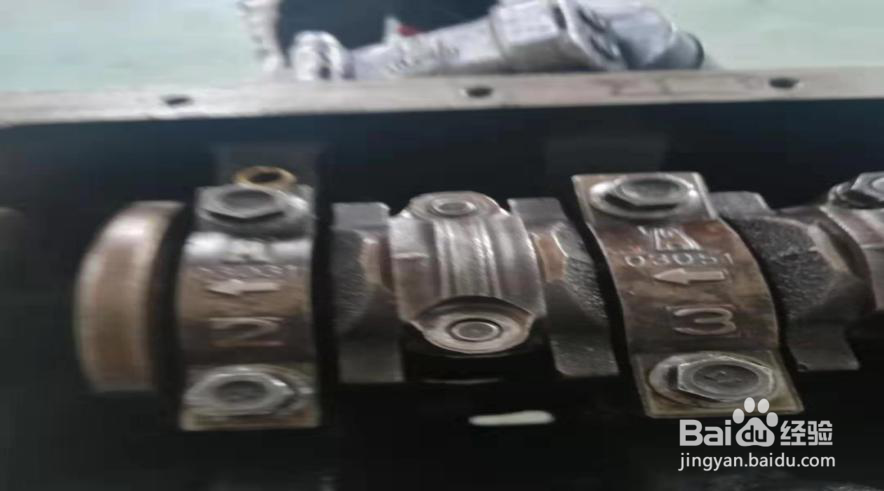

 将连杆盖对好标记安装到连杆轴颈上。

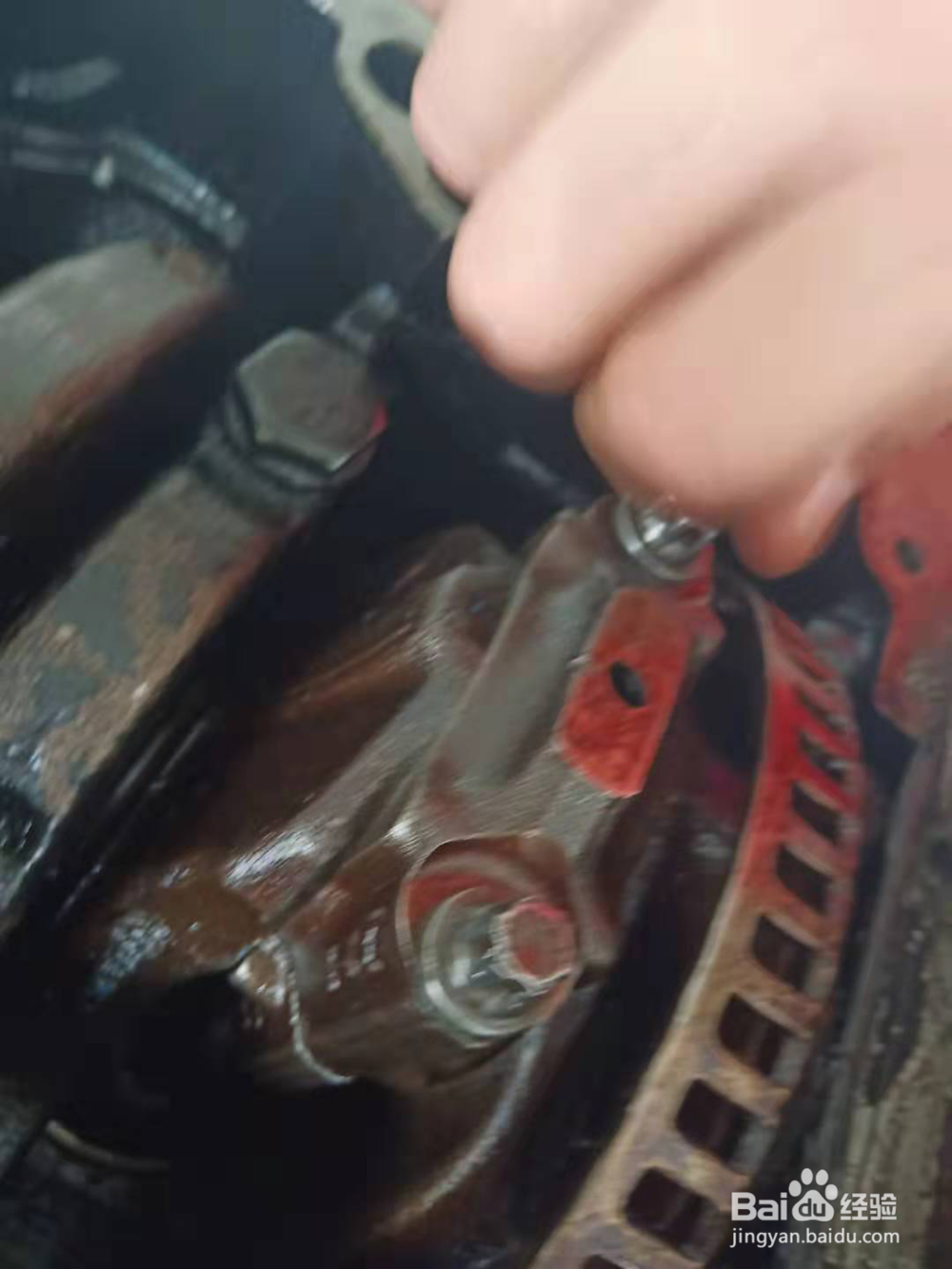

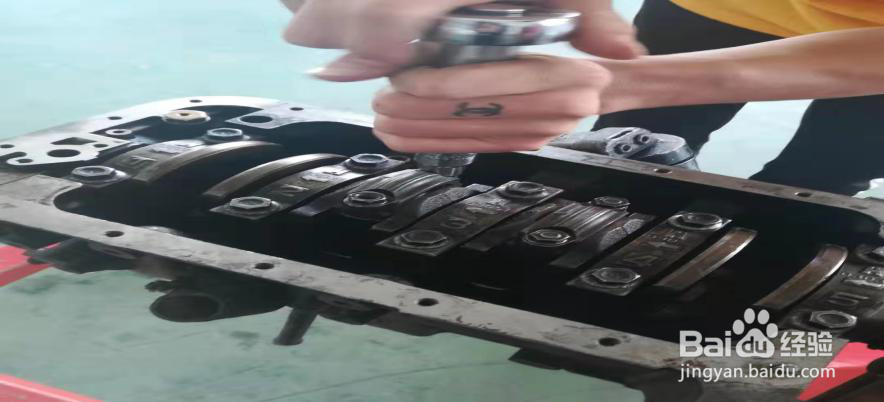

14、安装连杆螺栓，并分两次紧固。

用19号梅花扳手转动两圈，确保安装到位。
