户外防水接线盒

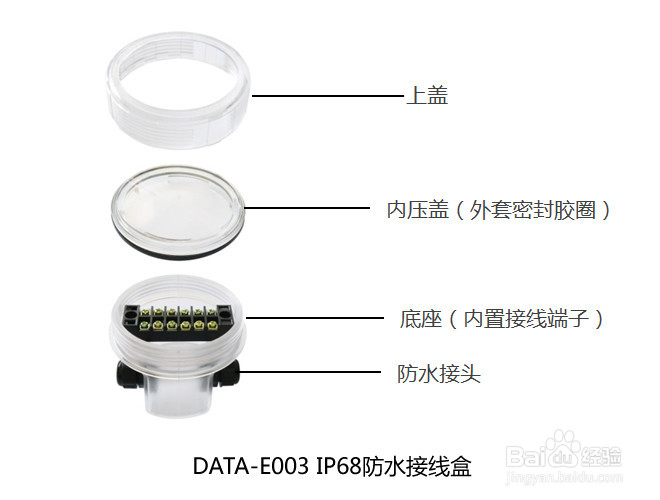

1、结构：

2、户外防水接线盒的IP68防水原理：

◆ 接线盒上盖采用螺纹压紧方式，安装简便。

◆ 采用内压盖直接按压方式进行密封，防止密封胶圈被挤压变形。

◆ 密封胶圈采用优质硅胶材料，表面采用双弧形设计，压紧时能形成上、下两个真空室，形成真空隔离。

◆ 进线口配置优质防水接头，确保潮气、水无法进入。

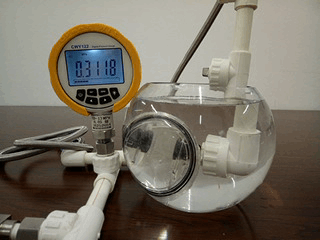

◆ 产品防水试压实验达到0.4MPa，打压72小时后没有发生漏水、变形等情况；经长期在表井内安装检验，完美达到设计预期。

3、参数：

    接线端子数量：6P（12个）

    防水接头数量：标配2个，可扩展至4个。

    防护等级：IP68

    外壳材质：透明PC

    外形尺寸：φ93mm*73.5mm

4、户外防水接线盒DATA-E003的使用方法：

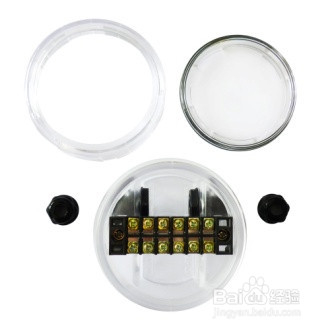

1、将防水接线盒的上盖、内压盖和防水接头的锁紧螺帽取下。

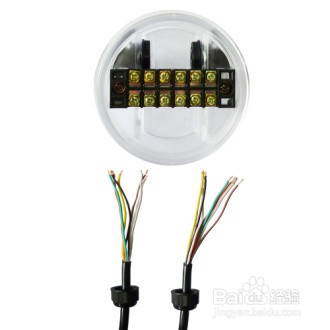

2、将两端需要连接的线缆穿进防水接头的锁紧螺帽。

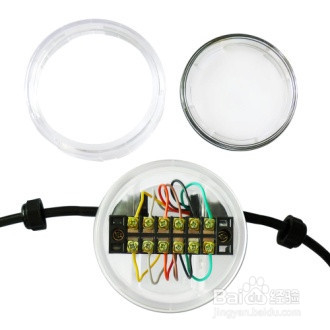

3、两端线缆穿过防水接头，整理好线序，用小十字螺丝刀一一对应紧固在接线端子上。

4、调整接线盒内线缆长度，将防水接头的锁紧螺帽紧固到防水接头上。

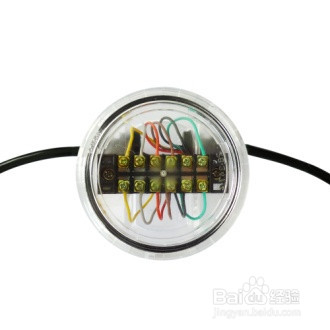

5、将内压盖按压到底座上。

（注意：黑色胶圈朝下）

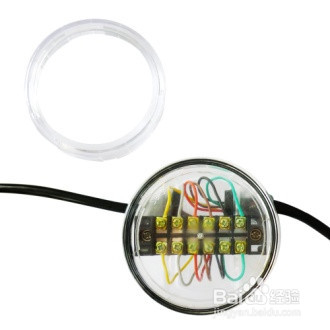

6、将上盖紧固到底座，防水接线盒接线完成。
