利用超声波检测仪SDT270检测阀门内漏的方法

阀门是锅炉系统中不可缺少的流体控制的设备，在锅炉事故中，有相当部分是由阀门所引发的故障。阀门内漏，导致产生汽水损失，锅炉补给水量就要增加，相对所消耗的煤量也要增多，同时阀门内漏腐蚀将使阀门寿命降低，损坏过快，影响公司的经济效益，所以利用超声波检漏仪SDT200快速判断阀门是否内漏，可尽早做好预防，减少损失。

电厂用的高温高压阀门，因为前后压差很大，原则上应尽量避免内漏，否则，阀门相当于长时间处在小开度，很容易被高速流体冲坏，如，给水泵最小流量阀（阀前压力有12Mpa以上，阀后为除氧器的压力，前后压差很大。锅炉减温水调节阀、锅炉定期连续排污阀、对空排气阀及关断用的截止阀等等。. 电厂用的危急事故疏水类阀门，也不允许泄漏，如高低加事故（危急）疏水阀，因将疏水引入凝汽器（除氧器），将严重影响机组的真空度。  允许有少量泄漏的阀门，如，高低加正常疏水阀等，一般达到Ⅳ级泄漏量即可。

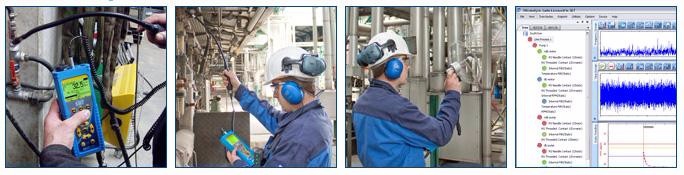

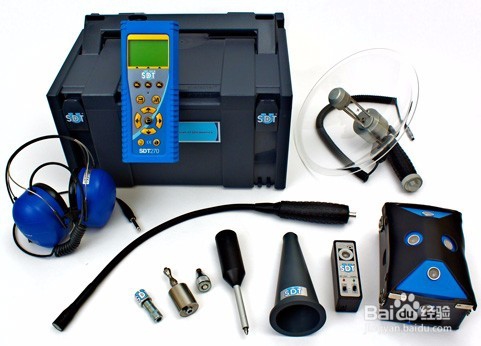

超声波是无法被人耳所听到的声音，换句话说，高于20KHz 以上的频率是人耳所无法涉及的声音。使用SDT270超声波检测仪检查液压回路故障来找出内部泄漏快速而轻松。SDT270超声波检测仪“接触模式”沿回路采集样本读数。检测人员能清楚地定义流动方向，更重要的是故障源，即使在高噪声区域。液压柱塞上穿过密封的内部泄漏在油中产生微小气泡，随着它们从压力侧到达无压力侧，它们依次“爆裂”。这些小爆炸产生超声波能量，很容易被SDT270超声波检测仪的检测到。并且通过调节检测器的频率来消除干扰的超声波。

方法

系统在线运行时，对阀门内部阻塞或泄漏进行准确地发现。使用SDT超声波检测仪检查液压回路故障来找出内部泄漏快速而轻松。SDT超声波检测仪“接触模式”沿回路采集样本读数。检测人员能清楚地定义流动方向，更重要的是故障源，即使在高噪声区域。液压柱塞上穿过密封的内部泄漏在油中产生微小气泡，随着它们从压力侧到达无压力侧，它们依次“爆裂”。这些小爆炸产生超声波能量，很容易被SDT超声波检测仪的检测到。并且通过调节检测器的频率来消除干扰的超声波。

1.将仪器贴靠在阀门上游管线（如图A处）测定系统环境超声值。 2.使用SDT270超声波检测仪主机上的向上和向下箭头按钮调整仪器灵敏度，确保液晶显示屏上的箭头指针隐去，以测定系统背景信号，同时注意显示屏上的dB读数。 3.将仪器贴靠阀门下游管线（如图B处）倾听泄漏信号。如果显示屏上的dB读数小于或等于A点读数，说明阀门没有泄漏现象；如果B点的dB读数相对于A点有所增加，说明阀门泄漏。

4.最后，将检测仪贴靠B点之下的某处下游管线，进行泄漏点确认。如果阀门泄漏，图中C点的dB读数应小于B点读数；如果C点的dB读数大于B点读数，泄漏位置应该在管线的下游某处。5. 如果阀门处于关闭状态，则几乎听不到声响。如果阀门处于打开状态，可以听到连续或间断的流动声音，这是介质流过阀体时发出的声音。6.水处理厂可以参照SDT超声波检测仪的数字读数进行阀门检修后的校准和设置工作。水处理设备的闸式阀的读数一般低于5dBμV。
