CAD钢筋符号是问号怎么解决

1、     我们可以看下图显示的钢筋符号为问号，这种情况一般为用PKPM软件导出的工程结构施工造成个，缺少钢筋字体tssdeng.shx和HZTXT.SHX。

     字体我们可在网上下载。

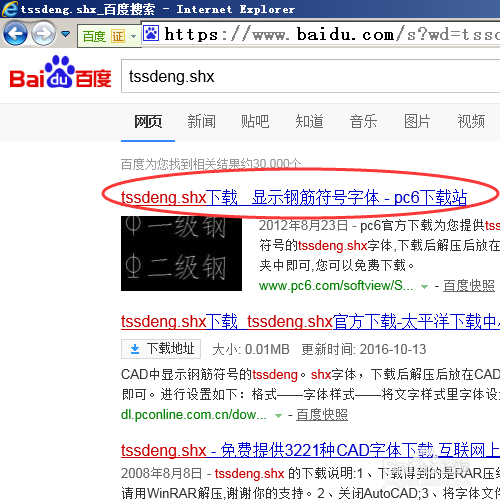

1、 首先我们下载tssdeng.shx钢筋字体，我们直接在百度中输入tssdeng.shx.

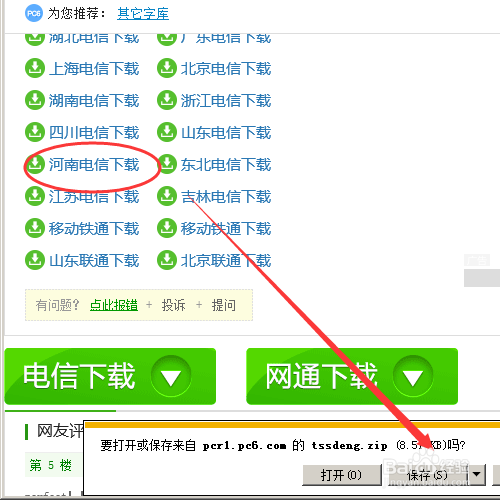

  随便找一个下载，下载步骤大体相同。

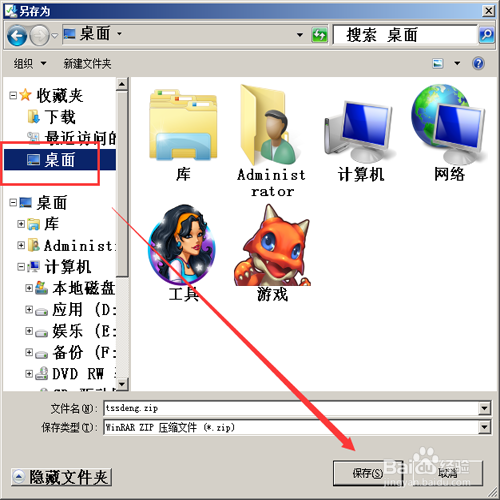

   为了方便我们直接把字体下载到桌面。

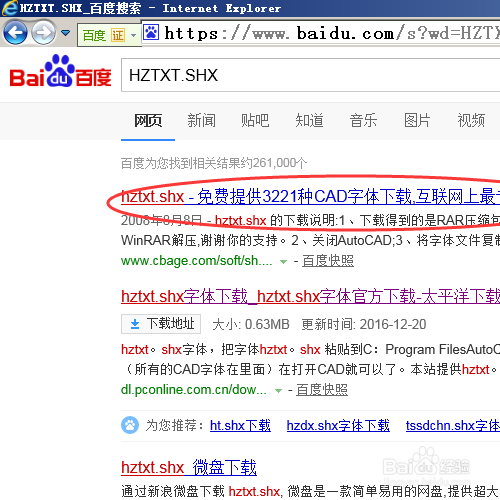

2、然后我们下载HZTXT.SHX钢筋字体，我们直接在百度中输入HZTXT.SHX.

 下载方法和下载tssdeng.shx钢筋字体一样。

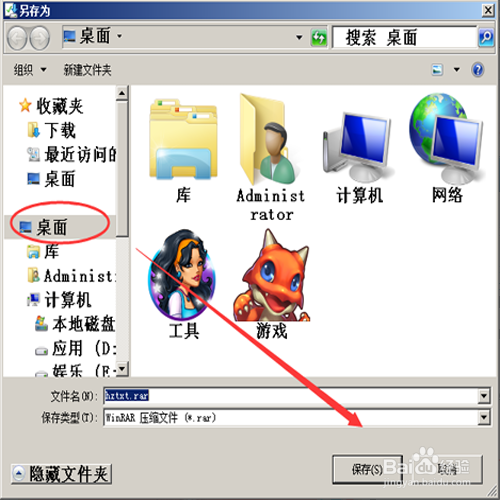

我们一样保存到桌面。

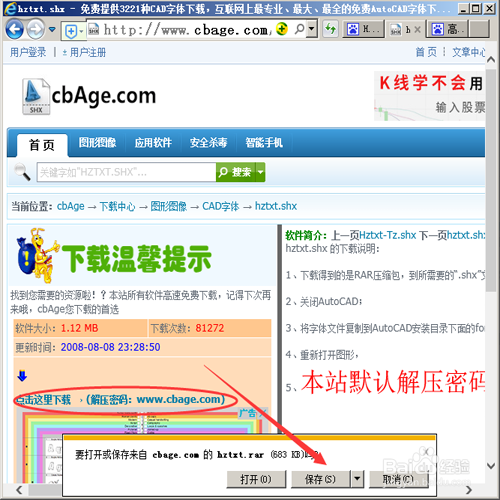

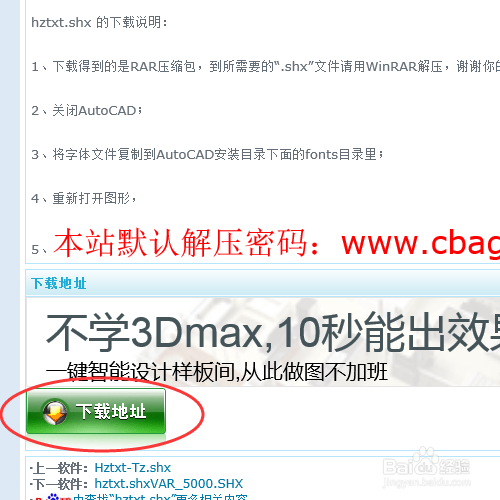

这个网站的压缩包有密码，我们记下。

1、  首先我们解压tssdeng.shx字体压缩包；

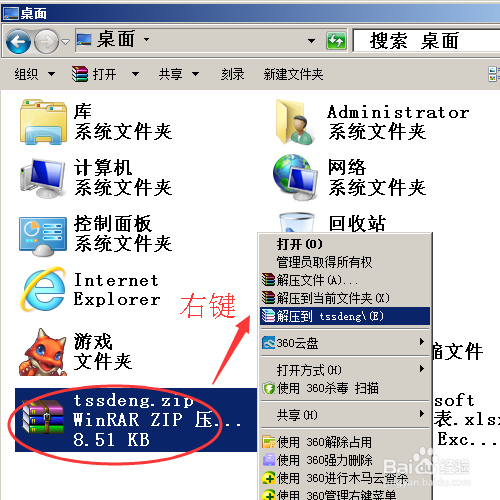

在桌面上我们右击tssdeng.rar(就是我们刚才下载的），在右击菜单栏中选择解压到tssdeng。

2、同样方法我们解压HZTXT.SHX字体压缩包；

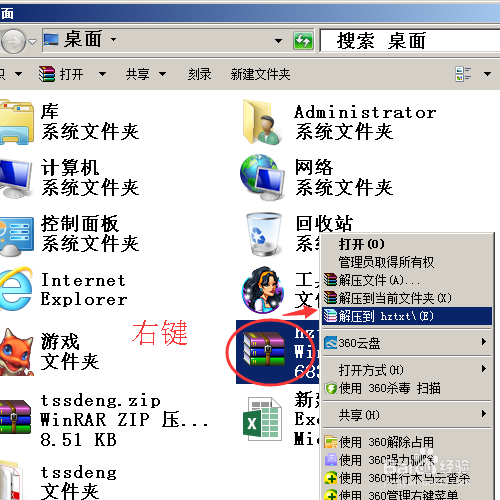

在桌面上我们右击HZTXT.SHX(就是我们刚才下载的），在右击菜单栏中选择解压到HZTXT。

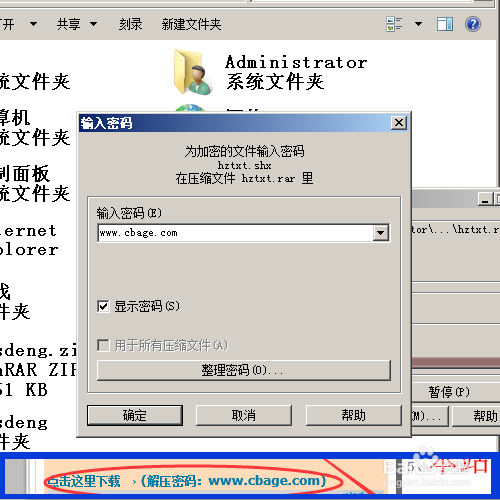

   这个压缩包是加密的，提示我们要输入密码，我们在刚才下载的时候已经知道他的密码，直接复制，然后点确定解压。

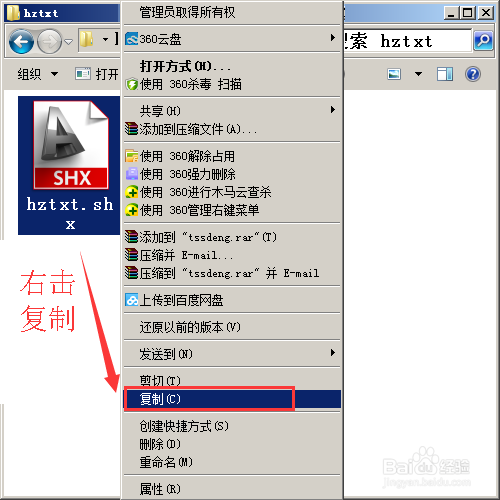

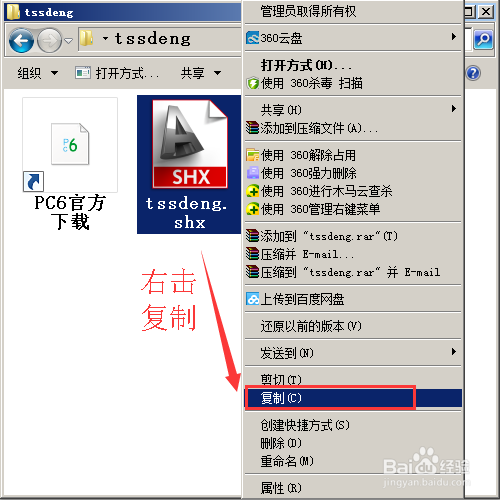

1、    进入刚才我们解压的tssdeng文件压找到tssdeng.shx然后复制改字体，右击复制或者直接用快捷键（Ctrl+C）。

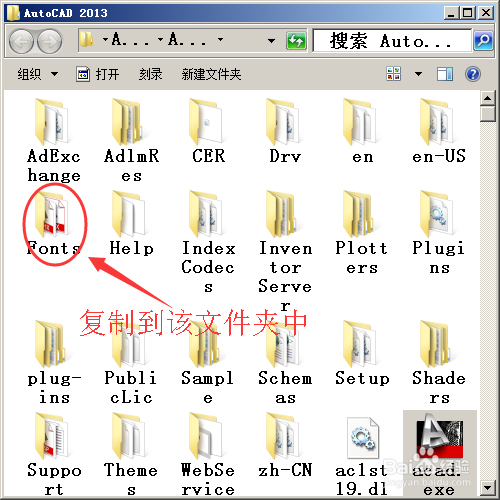

   然后找到我们的CAD安装文件的根目录下Fonts文件夹，把我们复制的字体粘贴进去。

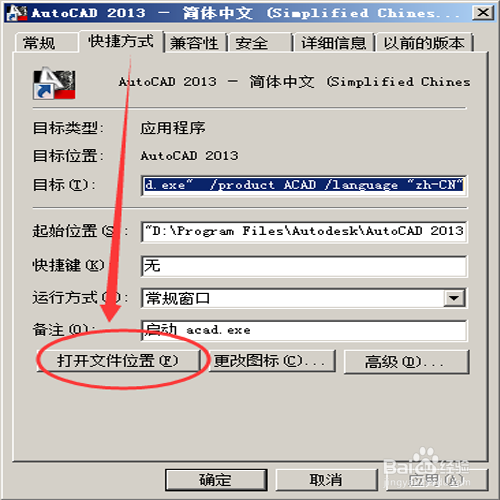

   Fonts文件夹可以在CAD软件上点击右键→属性→打开文件位置，然后再上方的文件夹中找到。

2、同样的方法我们复制HZTXT.SHX字体到Fonts文件夹中。

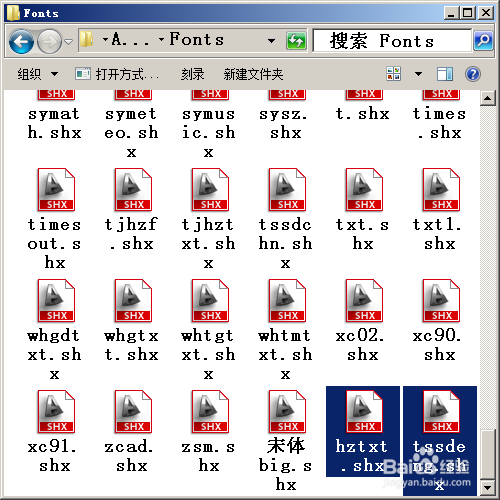

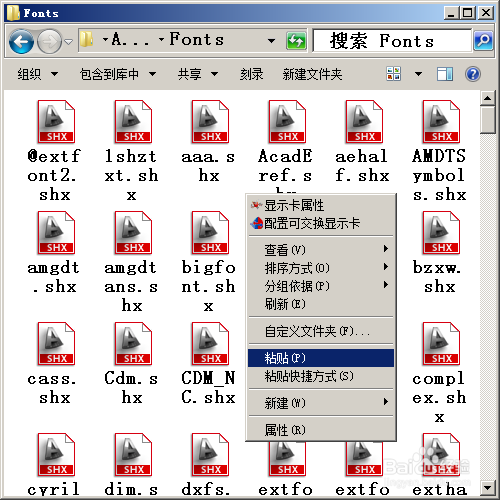

在Fonts文件夹中粘贴。

然后我们重新启动CAD。

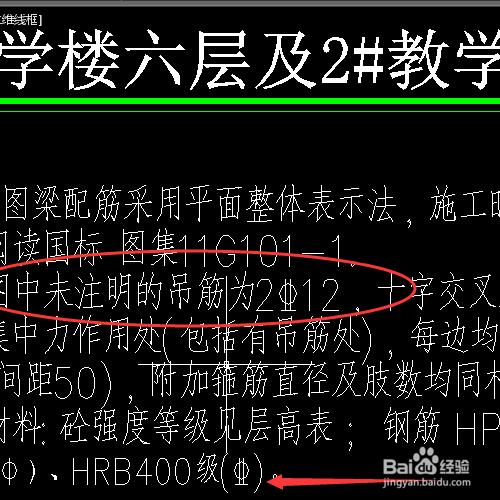

3、  重新打开图纸我们就可以看到可显示钢筋符号了。

下图是效果。
