AutoCAD如何用直线、偏移、圆等命令画手柄图？

1、首先打开AutoCAD软件，先使用直线L命令画一条中心线，建议中心线的颜色为红色，如下图。

2、第二步，仍然使用直线L命令画手柄图头部的一侧，再使用镜像MI命令画另一侧，如图。

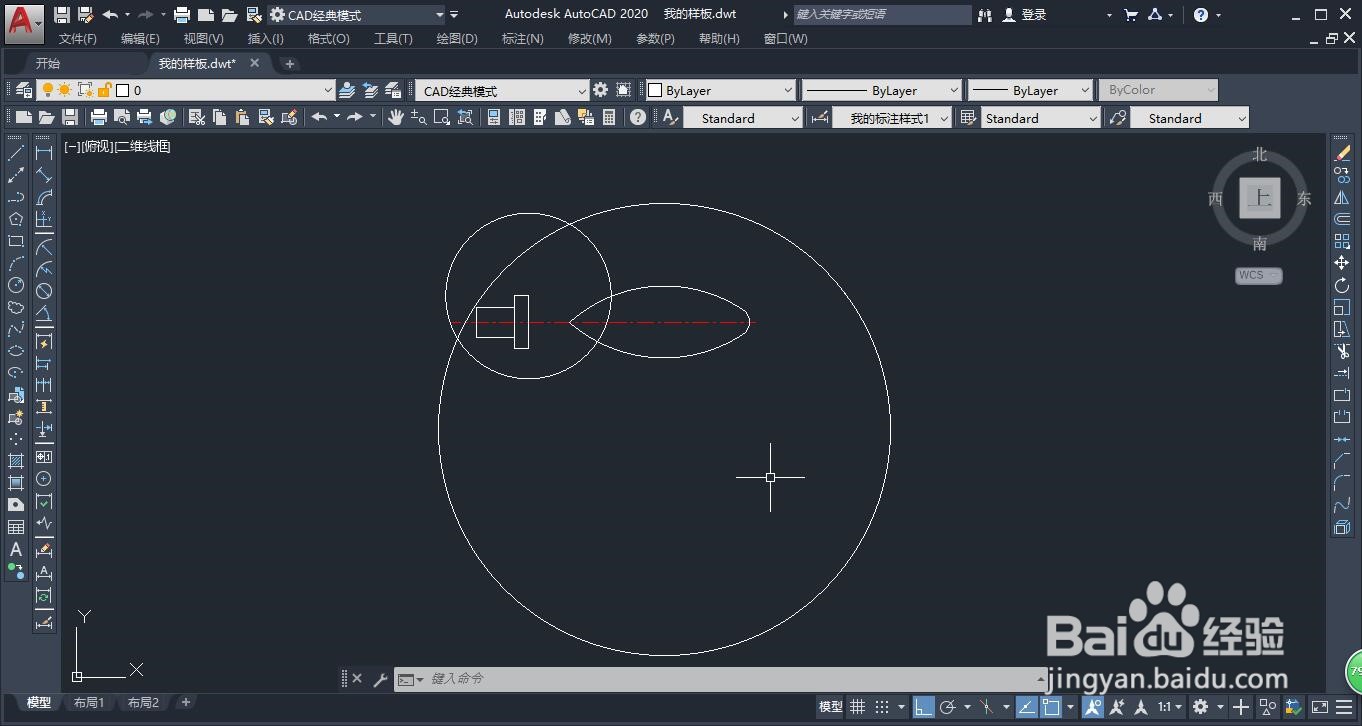

3、第三步，根据手柄图尺寸，使用偏移命令O,根据80的距离向右偏移74.5，以中心线与这条线的交点为圆心画出半径为5.5的圆，再根据大圆和小圆的内切关系，从而以小圆的圆心画46.5的圆，因为上下两圆的距离为26，所以用大圆半径52减去26的一半等于39，对中心线偏移39，与半径为46.5的圆的交点即为最终确定的半径为52大圆，以这个交点为圆心画半径为52的圆，如图。

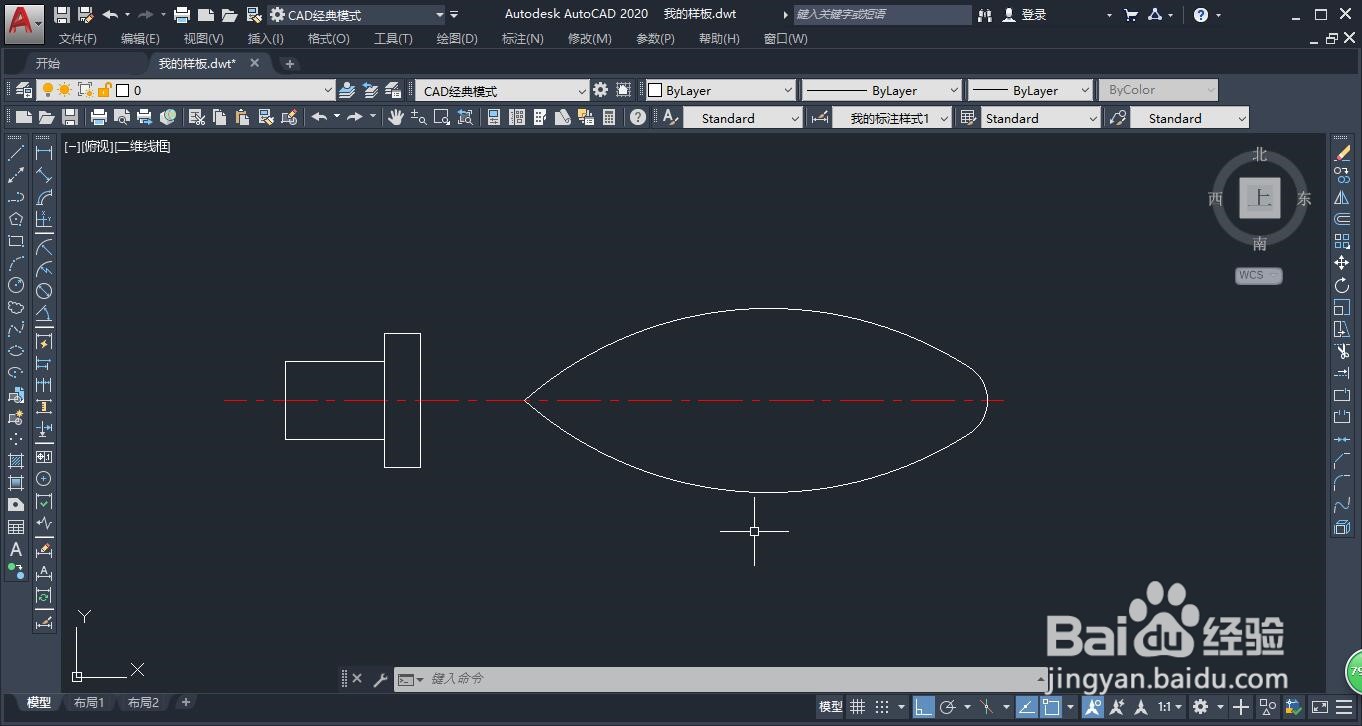

1、第四步，用修剪命令TR修剪多余的部分即可得到以下图形。

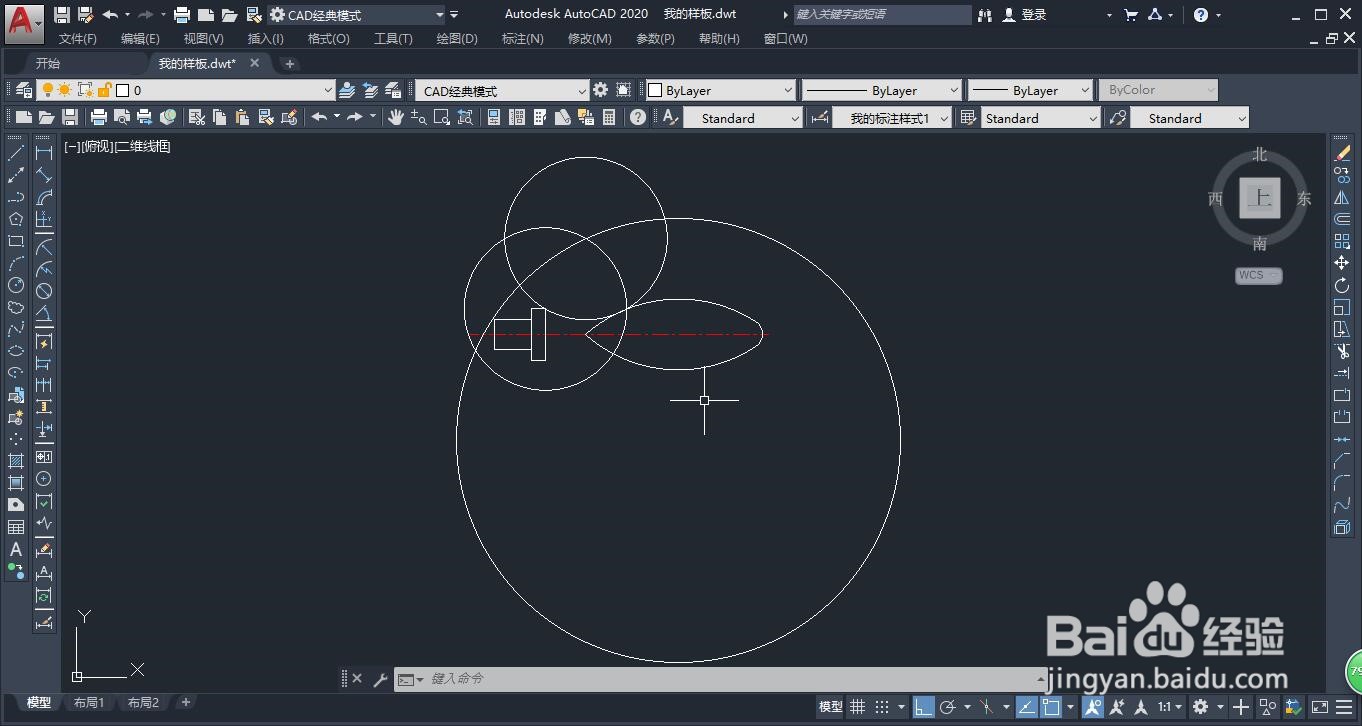

2、第五步，以手柄的头部右上角的端点为圆心画半径为30的圆，因为半径30的圆与半径52的圆是相切的关系，因此以半径52的圆的圆心为圆心，82为半径画辅助圆，半径30的圆与半径82的圆的交点即为最终的半径为30的圆的圆心，如图。

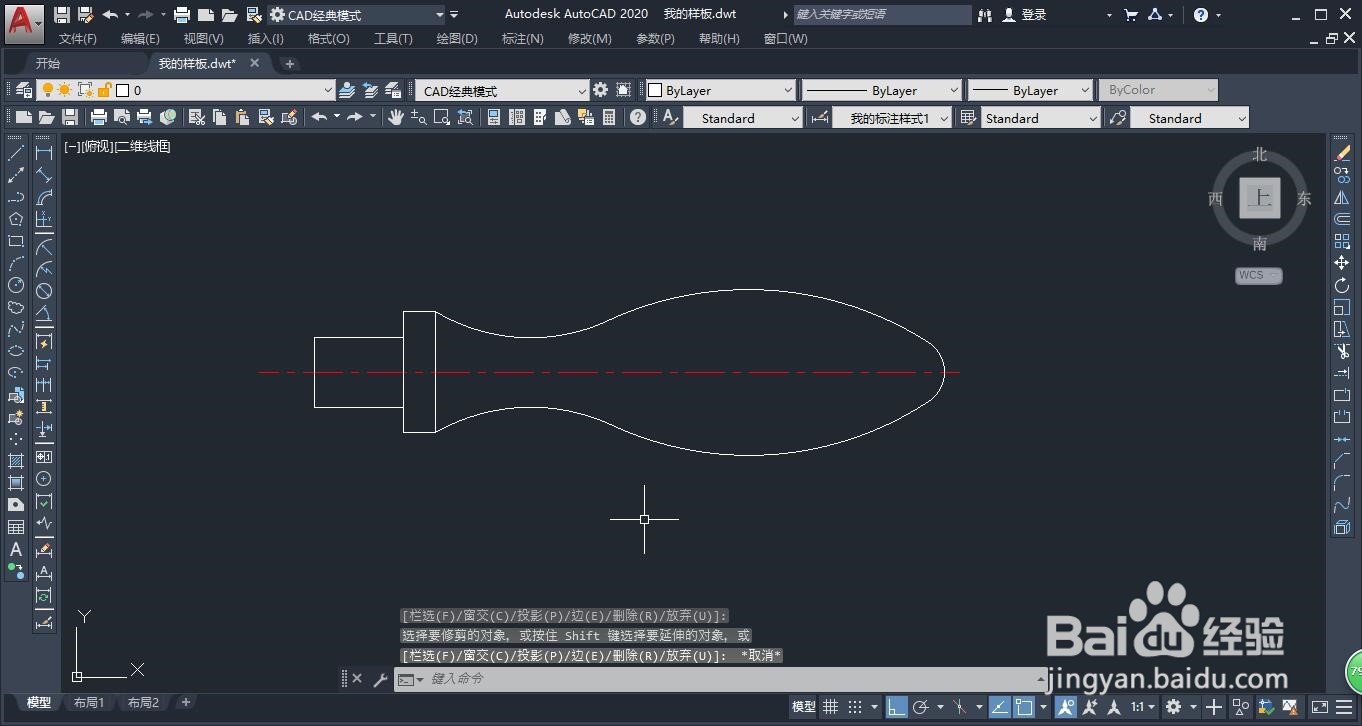

3、第六步，将上一步多余的修剪后，使用镜像命令MI即可完成手柄图的绘制，如果大家需要标注尺寸又不太会的可以自行搜索相关的教学视频。
