Psoc creator2.0软件的简单使用

1、双击桌面快捷方式PSoc Creator2.0或开始——PSoc Creator2.0，启动软件。

每次打开软件时都会有start page页打开，可不管它。

2、新建工程File—>new—>project,出现图1。选择设计的PSOC系列，有PSOc3、PSoc5两种；输入工程名，存放的位置；Advanced选项，可根据需要设置。

3、Ok后进入下一步。说明：Workspace explorer在原理图没有编译前，source选项中工程名下只有TopDesign.cysch，BasicDesign.cydwr文件和Header file文件夹下的device.h，Source Flie文件夹下的main.c  文件。在原理图编译后才产生Generated File文件夹下一系列文件。

4、元件库目录中有常用的元件，可以直接拖拽到原理图编辑区，component preview 是元件预览，下面的Datasheet链接可以打开此元件的Datasheet文档。Datasheet也可以在原理图编辑区中双击元件，如双击AD元件后如图。点Datasheet按钮打开文档。

1、原理图设计

Top-Level Design Schematic

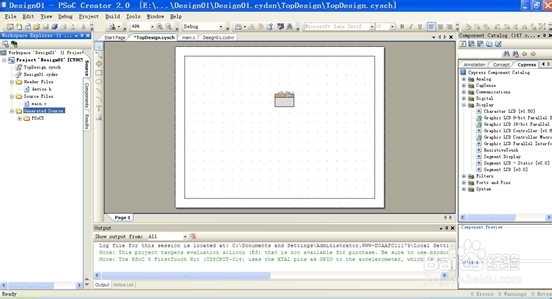

1、在元件库中选择需要添加的元件，拖拽到原理图编辑区域中。

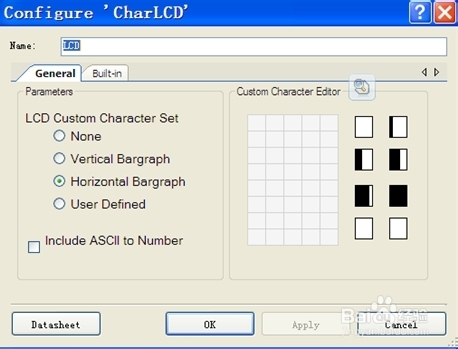

如加入一个LCD元件，双击出现设置界面。

2、2、分配管脚及其它设置

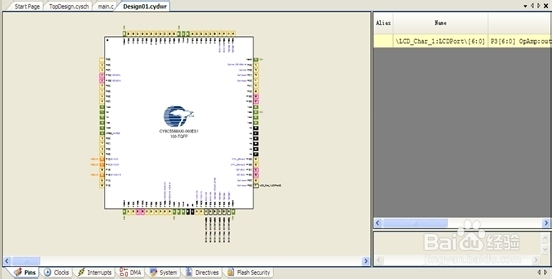

双击.cydwr文件，打开界面。出现界面中默认时是Pins一栏，后面的时钟、中断、DMA等都可根据需要设置。分配引脚时在右侧管脚分配栏可以再下拉菜单中选择引脚，也可以将要分配的管脚拖拽到左侧CPU的引脚上去。

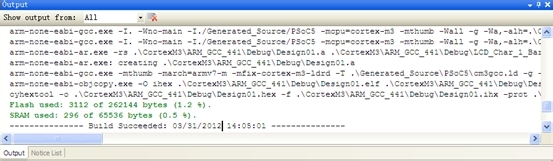

3、原理图设计好后，保存，Build→Build **(项目名称)，或者按下组合按键（Shift+F6）编译文件。编译时在输出窗口会输出编译的过程，及警告、错误等内容。

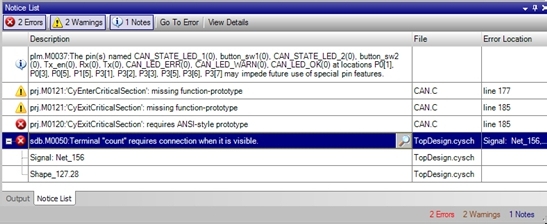

如果编译有错误，信息窗口会有错误信息（红色）显示，双击错误信息，光标会停留在源程序代码出错的地方。

4、4、软件设计

在原理图编译后，在workspace explorer下有Generated File文件夹生成，文件夹下是一些库文件和原理图元件生成的.c,.h等文件。在程序中，需要调用各种元件的API来完成对元件的操作，这些API函数可以在元件的技术中找到，也可以直接打开元件对应的C文件和H文件查找。

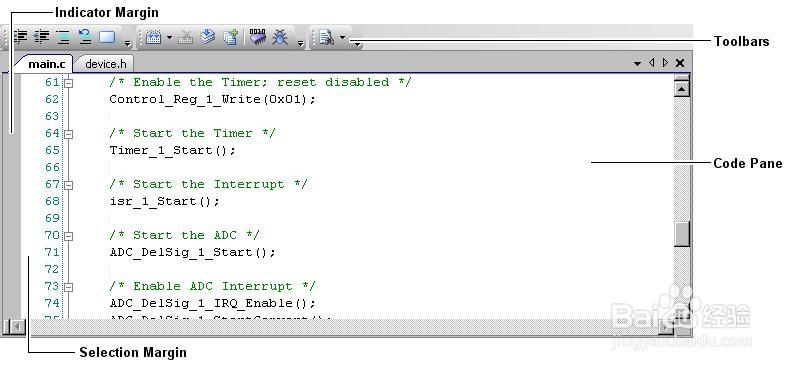

在main.c中编写程序代码。

5、5、编译、下载

重新点编译，Build→Build **(项目名称)，或者按下组合按键（Shift+F6）编译文件。若提示无错误后，连接好硬件开发板和MiniProg3仿真器。或点击Debug→Program (ctrl+F5)即可实现快速编程，如果弹Selct Dubug Target，请在列表中选择自己的编程器或仿真器，点击Connect，系统会连接编程器并下载程序。
