Solidworks 钣金中“绘制的折弯”命令的用处

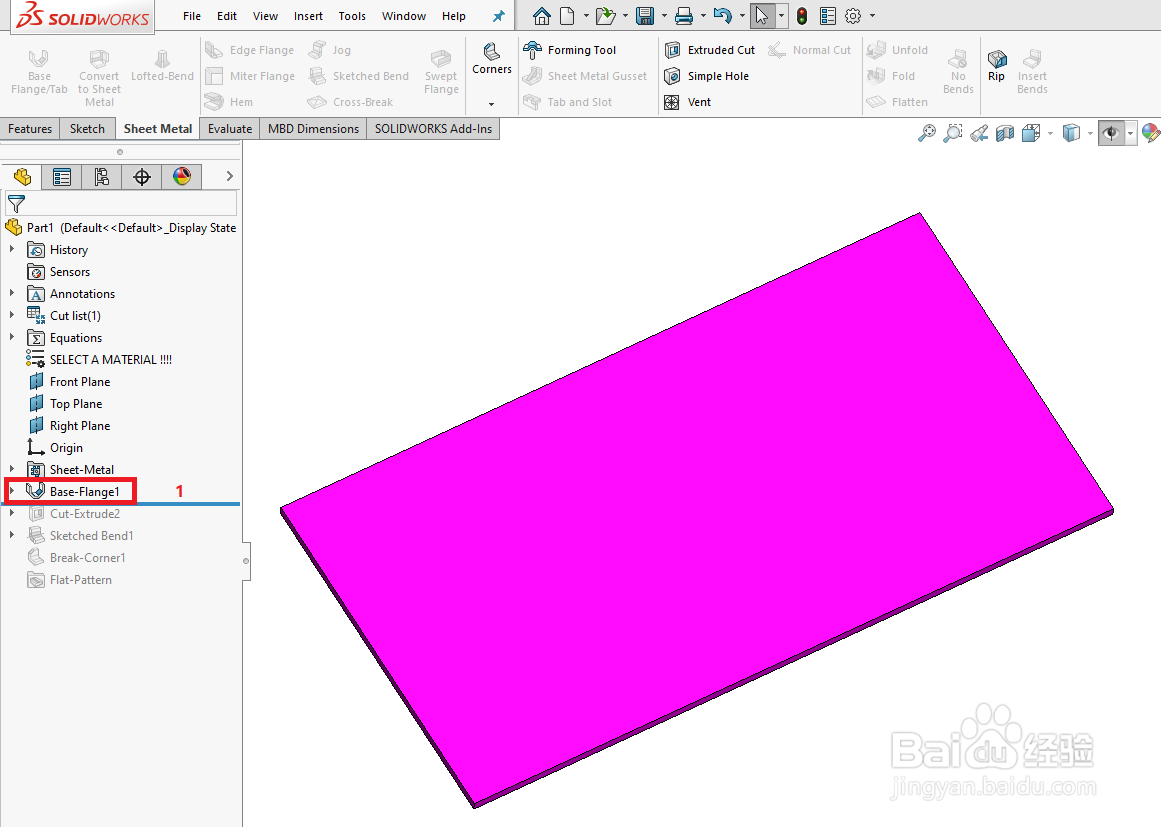

1、首先用钣金基体法兰命令绘制一个薄板，设置尺寸和厚度。

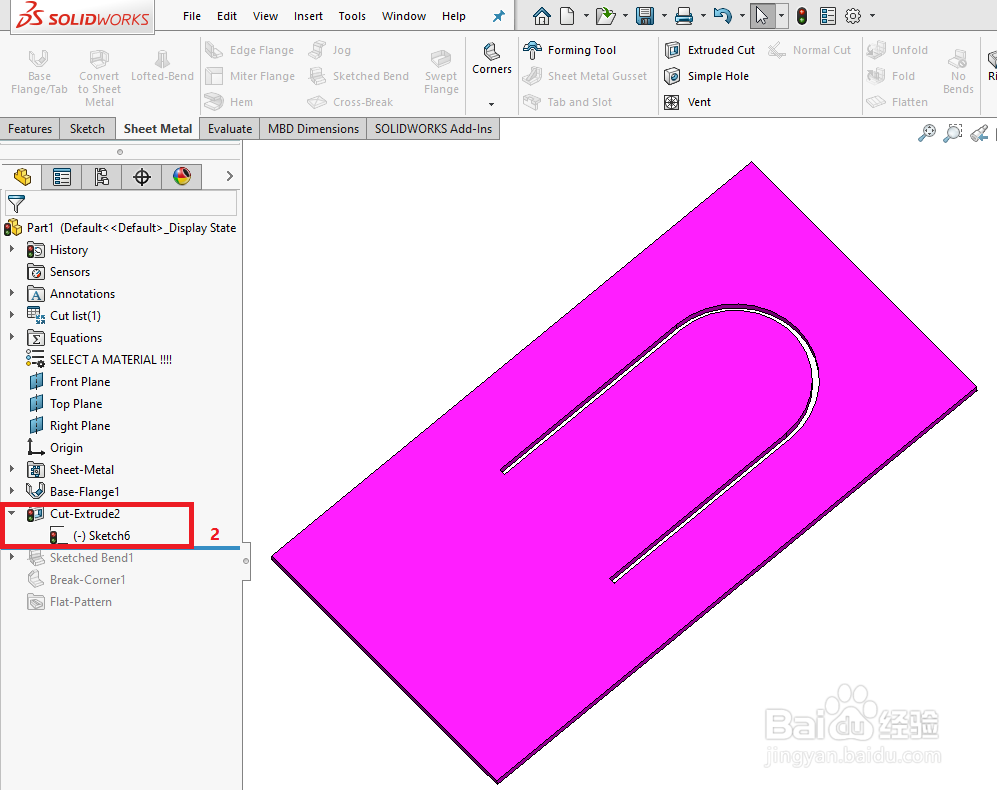

2、切除内部材料，如图所示。

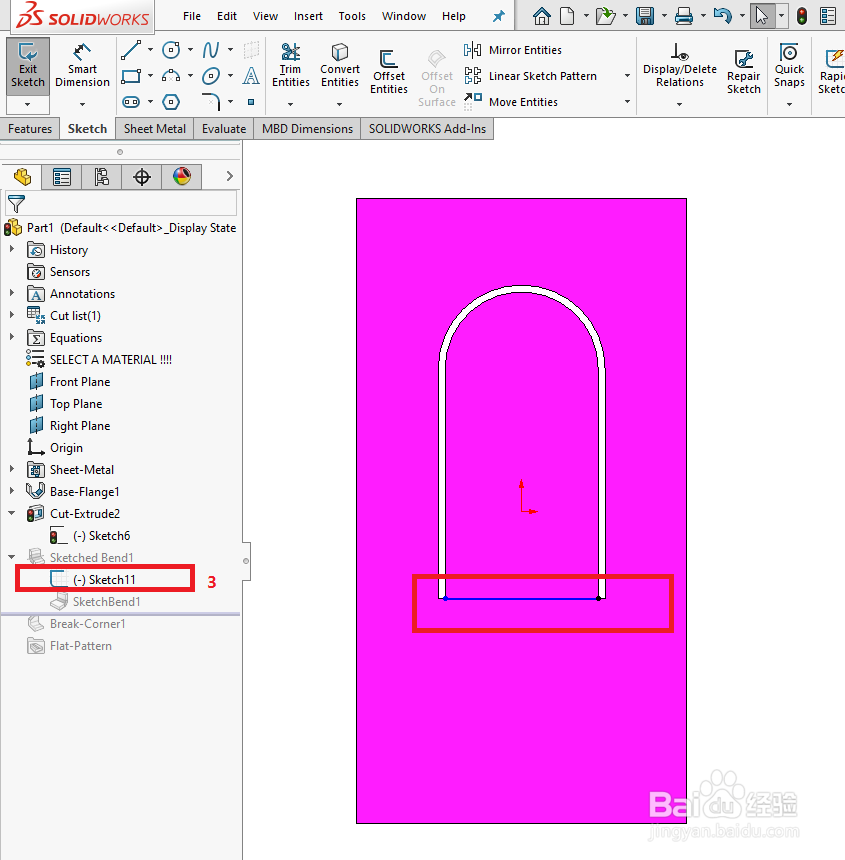

3、绘制折弯的草图，如图中需要把这个特征单独折弯起来。

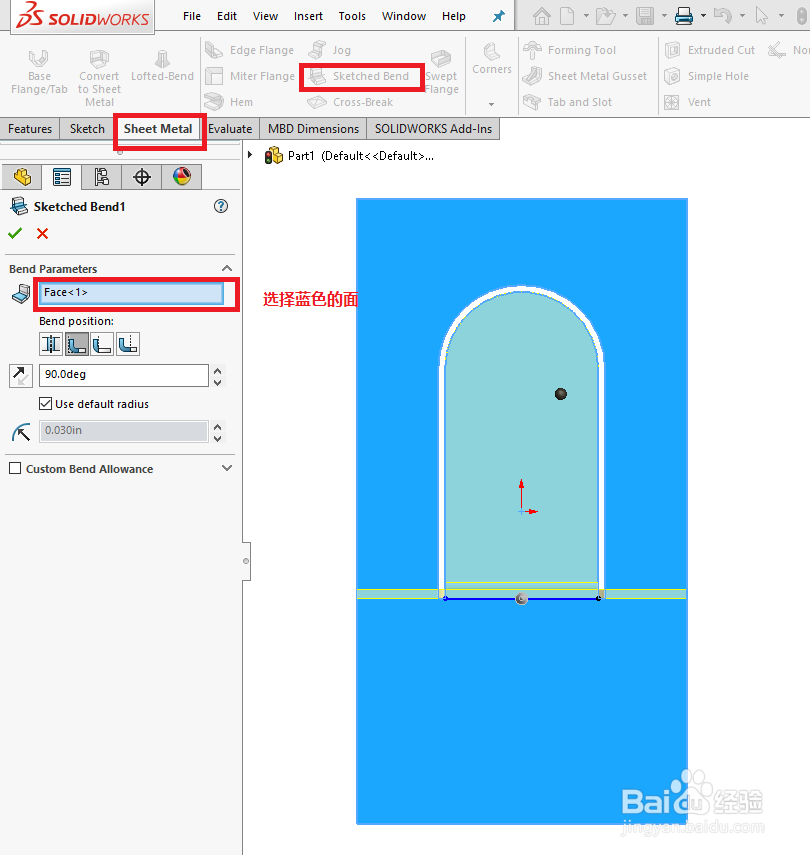

4、选择钣金命令-绘制的折弯
选择蓝色的面
确认即可

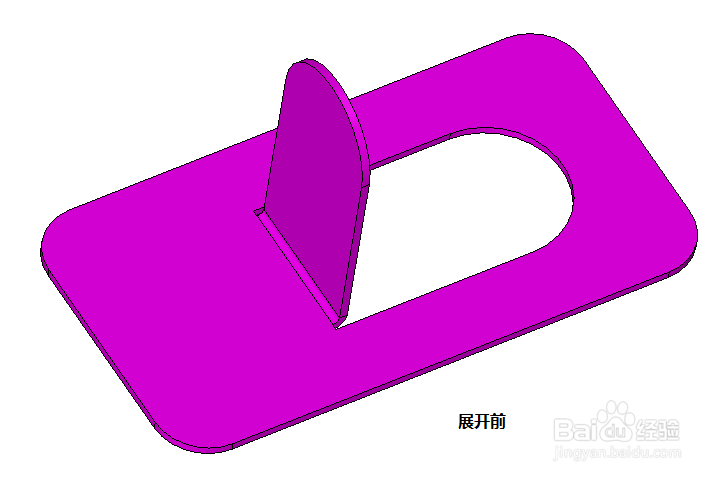

5、绘制完成
