CAD如何通过AREA命令查询图形面积？

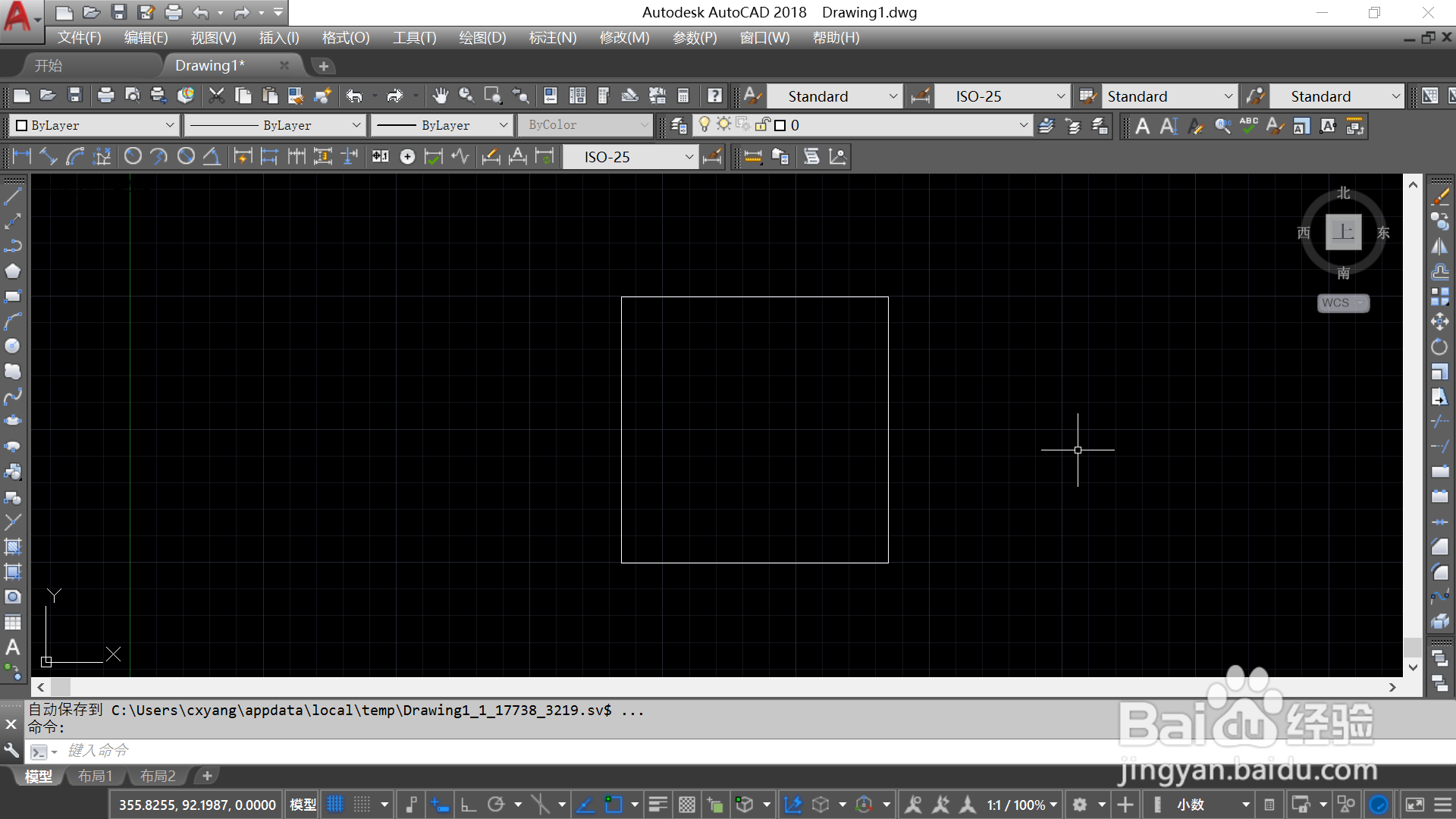

1、１.打开CAD，是正交限制光标处于开的状态，用LINE命令，画一个矩形，为了便于验证测量面积是否正确，矩形的长、宽均设为100。

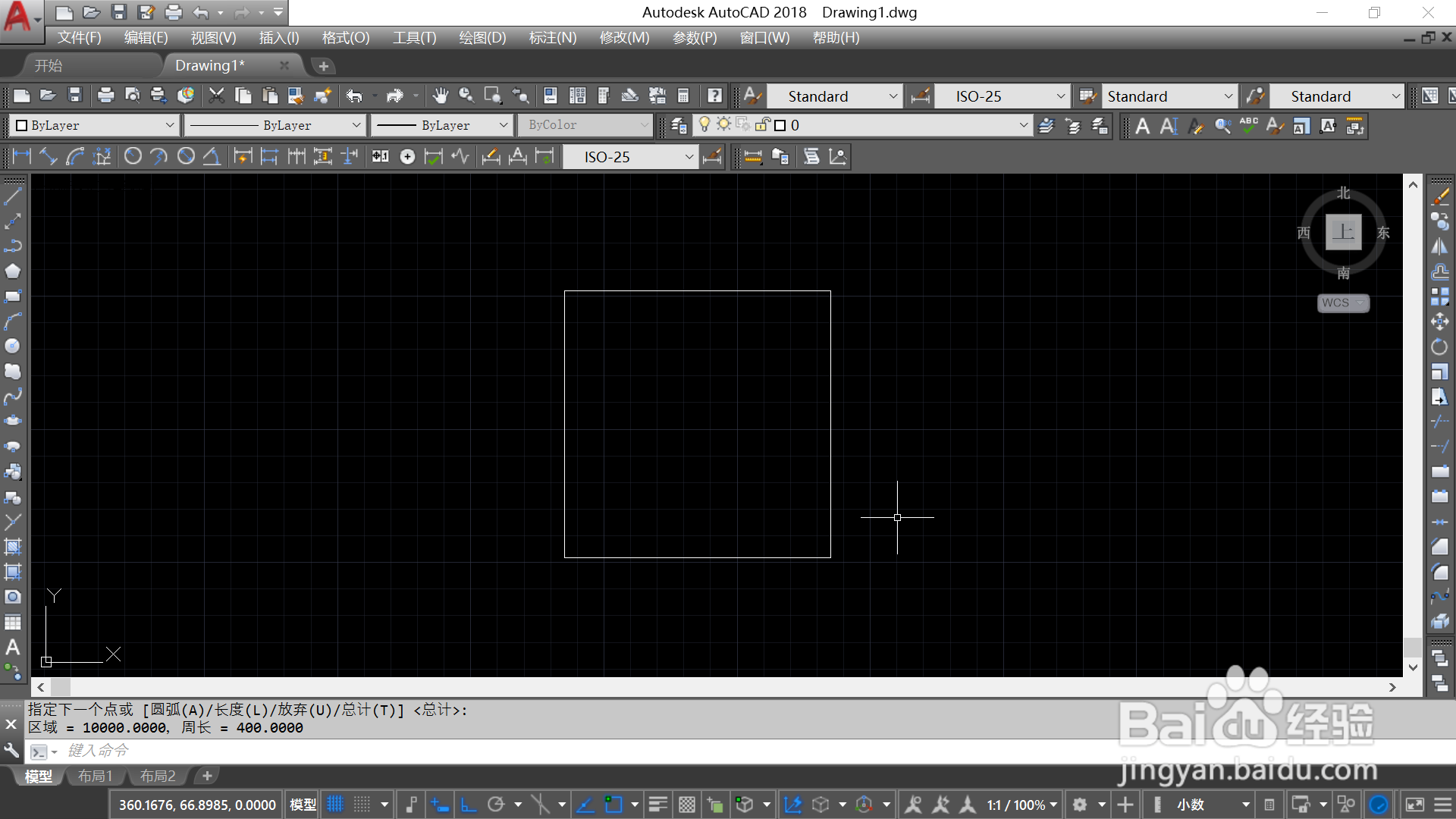

2、２.命令行输入AREA，回车，用鼠标依次指定角点，被角点框选的范围变为绿色，绿色范围就是测定的面积范围。

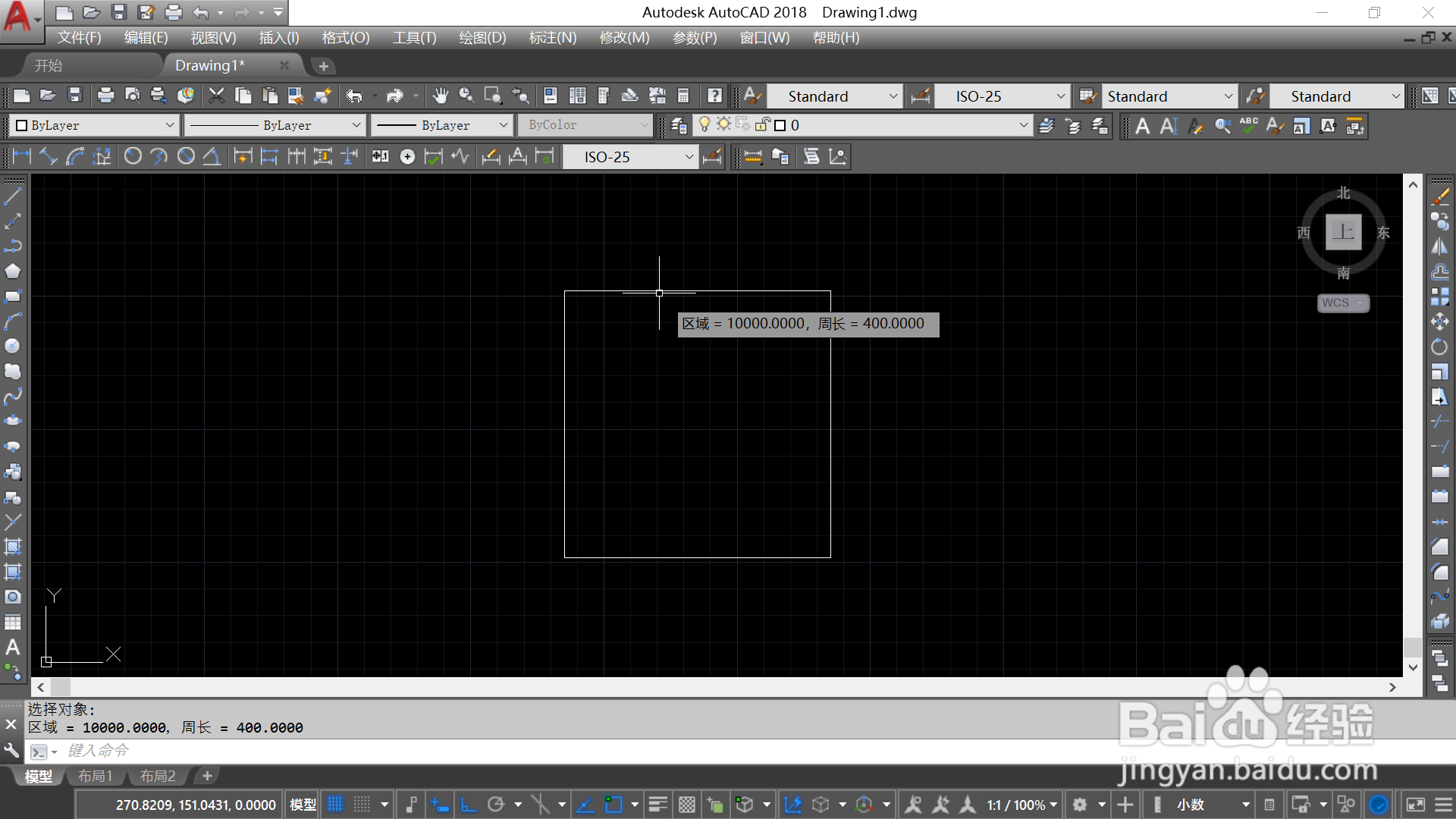

3、３.角点选择完毕后，回车，左下角便列出角点框选区域面积，为10000。

4、４.以上是我们通过依次连接图形的角点来进行面积测量的。另外我们还可以通过指定对象（o）进行面积查询，但是指定对象须为多段线对象，而我们用直线画的矩形是由线组成的，需要转换为多段线对象。

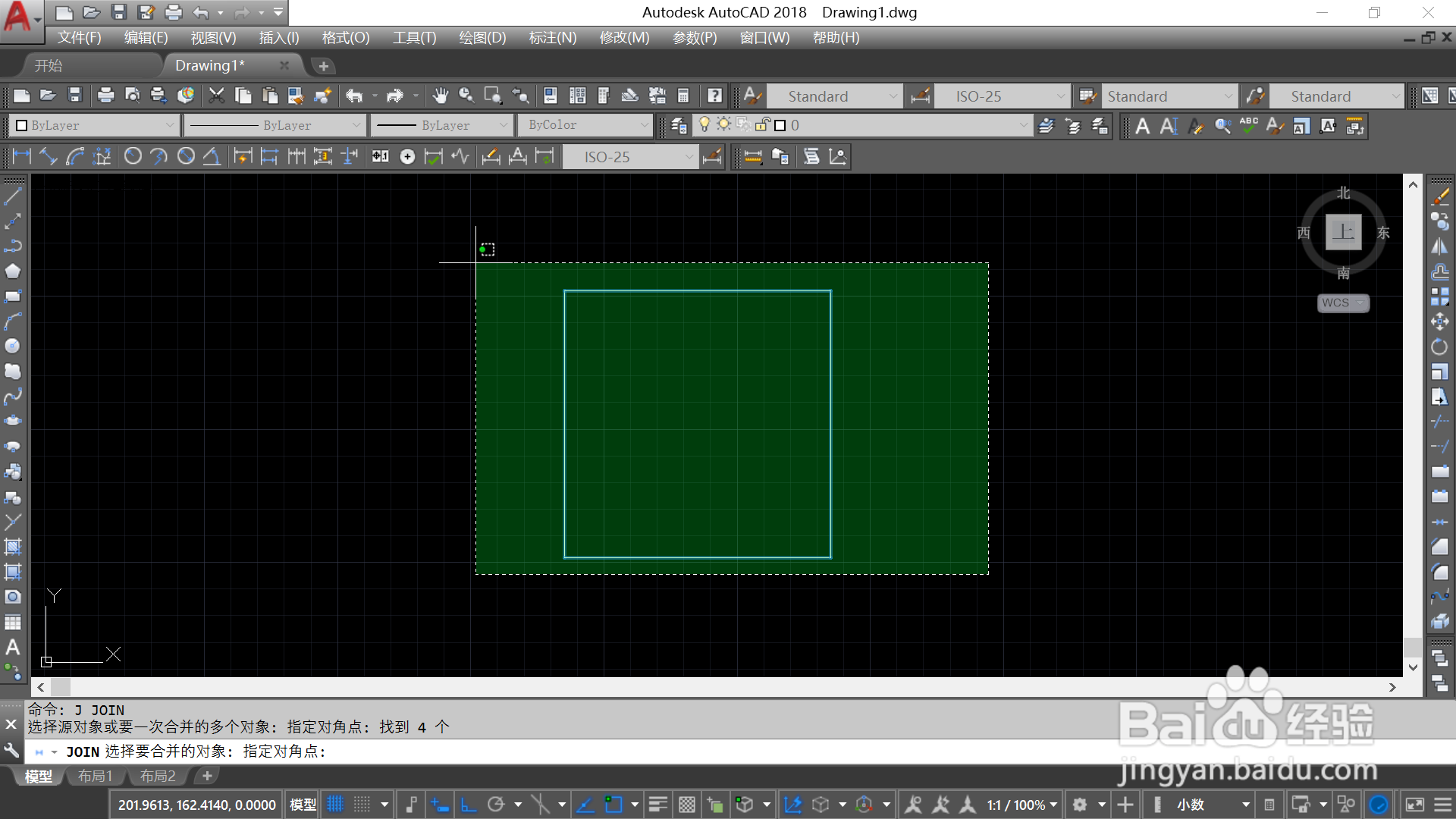

5、５.命令行输入JOIN，回车，框选矩形，选择要合并的对象，回车，原来的矩形就变为多段线对象。

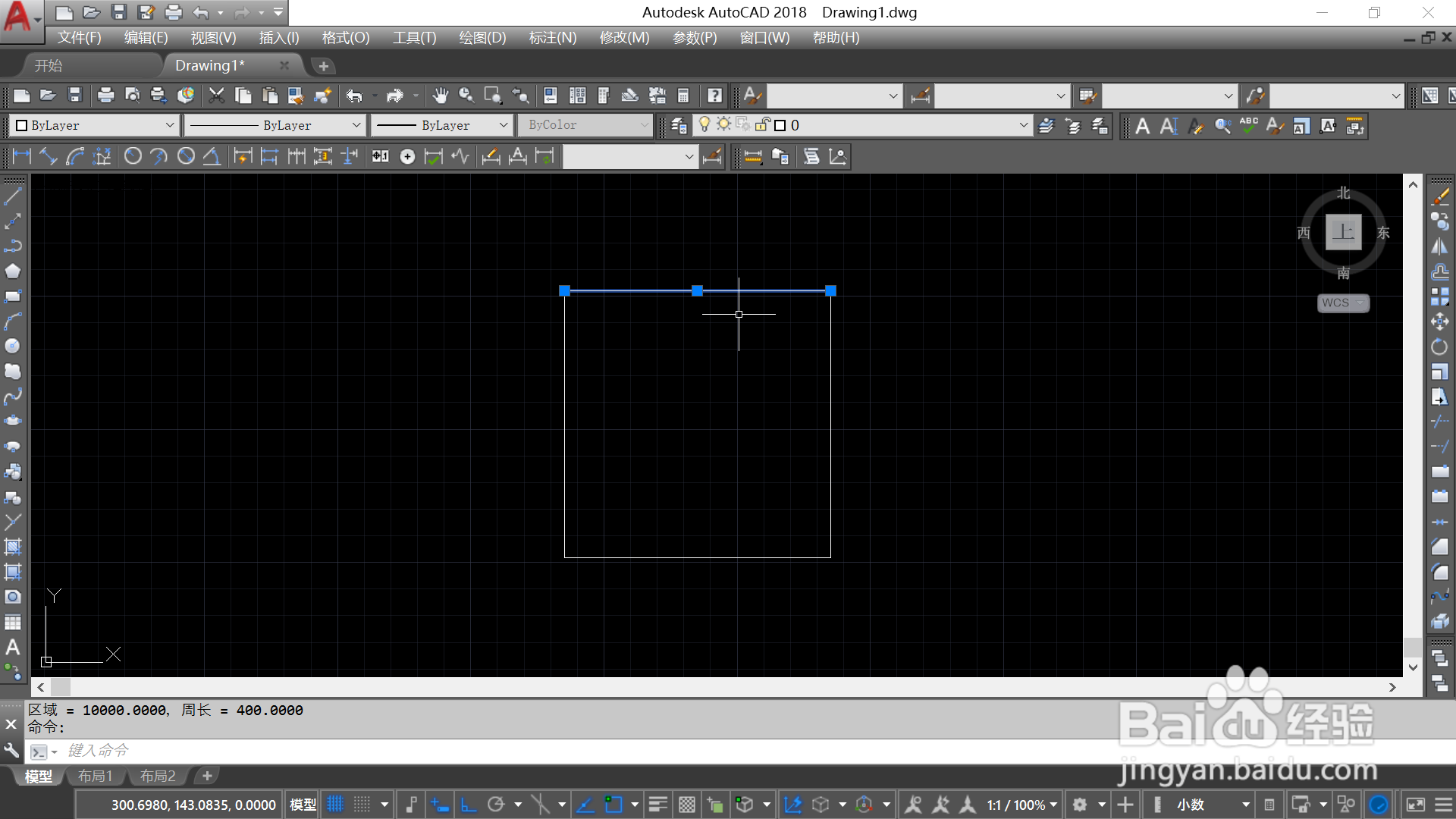

6、６.命令行输入AREA，回车，点击【对象（ｏ）】，然后选择矩形，左下角便列出区域面积，为10000。

7、总结：

１.打开CAD，是正交限制光标处于开的状态，用LINE命令，画一个矩形，为了便于验证测量面积是否正确，矩形的长、宽均设为100。

２.命令行输入AREA，回车，用鼠标依次指定角点，被角点框选的范围变为绿色，绿色范围就是测定的面积范围。

３.角点选择完毕后，回车，左下角便列出角点框选区域面积，为10000。

４.以上是我们通过依次连接图形的角点来进行面积测量的。另外我们还可以通过指定对象（o）进行面积查询，但是指定对象须为多段线对象，而我们用直线画的矩形是由线组成的，需要转换为多段线对象。

５.命令行输入JOIN，回车，框选矩形，选择要合并的对象，回车，原来的矩形就变为多段线对象。

６.命令行输入AREA，回车，点击【对象（ｏ）】，然后选择矩形，左下角便列出区域面积，为10000。
