鲁班安装如何调入图纸

1、打开已有工程，点击cad转化，cad文件调入

2、选择需要调入的cad图纸

3、指定插入点 任意点一点，等一会文件就调入进来

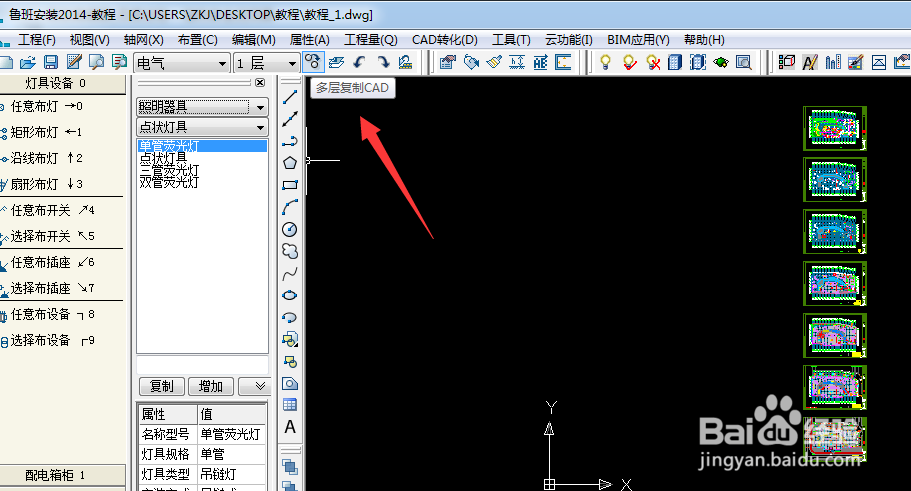

1、单击多层复制

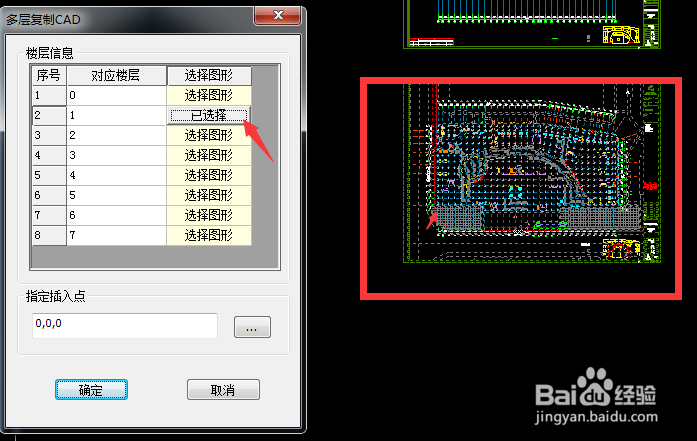

2、按楼层点击选择图形，指定基点（一般a1轴交点），框选图形（点击第二点的时候不要放大图纸，不然显示不到的地方是有可能不会被选中的）

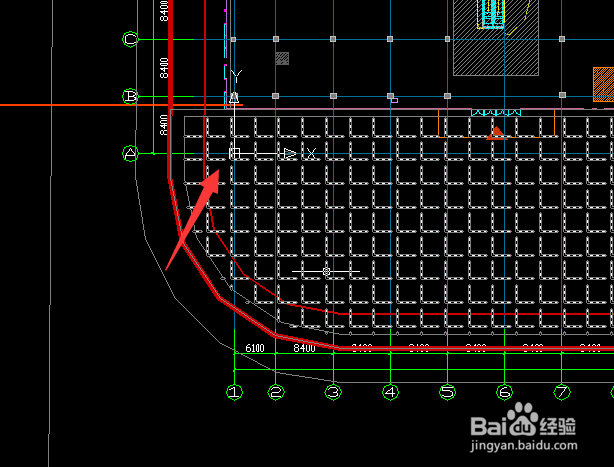

1、每层设置好以后检查基点是否对齐

1、然后检查图纸是否对其，有些图纸比较坑就是外部参照块不一致做出来的工程就会对不齐，在某楼梯位置做一个垂直管线检查每层是否对齐

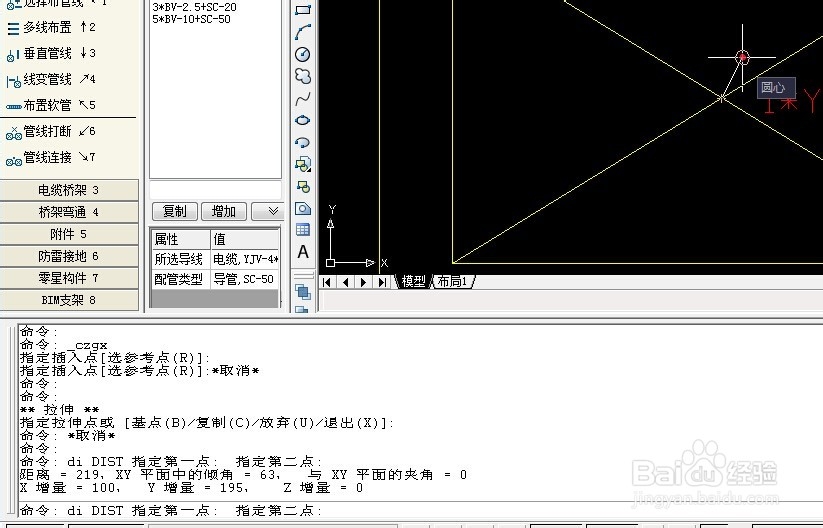

1、如果某一层没有对齐出现了偏移，多选几点测试，因为有的只是某一个设计缺陷并不是真的便宜，若是真的，用di命令测量偏移的坐标，然后在按这个坐标 把当前层的图纸移动的正确的位置，这样我们以后做工程就不会因为坐标不对出现严重的问题了
