电路板维修方法之比较法

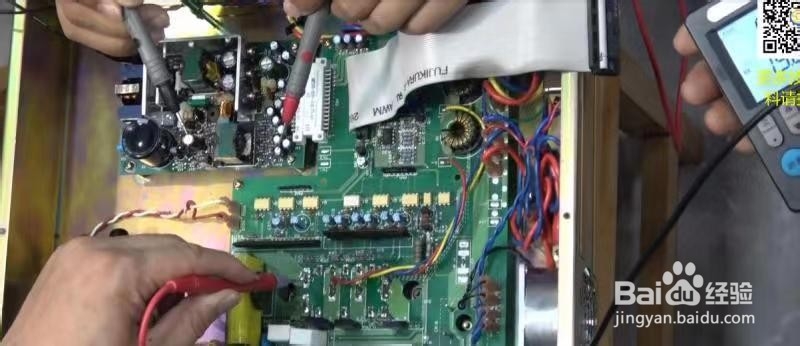

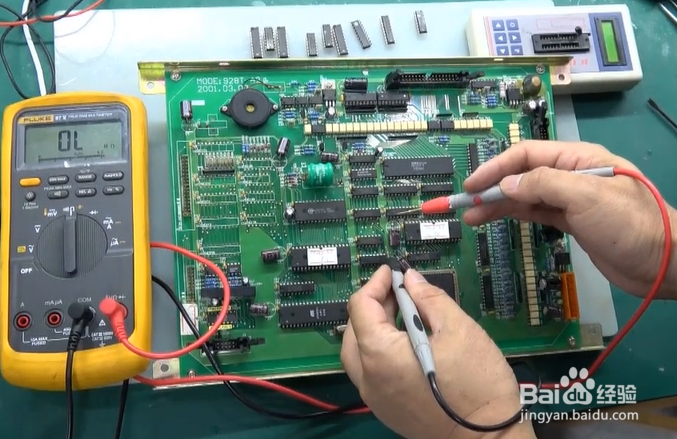

1、维修时，可以测试相同两块电路板的相同节点上的电阻、电压、VI曲线，加以对比，来寻找故障线索，也可以对比测试一块电路板上相同电路结构的节点电阻、电压或VI曲线来判断故障。我们将此法称之为比较法。

2、某些情况下，一样型号的电路板可能使用了不同厂家的芯片，比如同是74HC00芯片，有可能是飞利浦的，也有可能是德州仪器的，因为厂家采用的芯片工艺不尽相同，在对比电阻或曲线测试时，会测出差异，这种情况是正常的，不必纠结。这种情况一般会在一批测试节点上全部体现，如果只有某一个别节点出现差异，则需要重视。

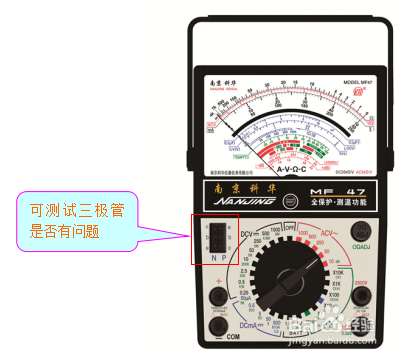

3、  数字万用表的内阻很大，在测试CMOS之类芯片管脚对地电阻时，会有电流振荡，出现阻值不稳定现象，影响判断，这种情况宜使用指针式万用表来测试电阻。但指针表测试时要红黑表笔对换测试两次，以防芯片内部的二极管箝位作用影响判断。

4、比较法是检修某些疑难故障的良策。事实上，排除电路板上芯片有短路的嫌疑后，芯片本身损坏的几率并不大，很多情况下，故障是由断线造成的，如果目测看板不能检查出断线点，则比较难办，此时如果有好板或者不同故障的坏板对照，对节点进行电阻测试或者VI曲线测试，若能测得电阻或曲线的明显差异点，就有了检修线索，往往有“柳暗花明”的感觉。
