Creo 7.0体积块功能详解教程

1、打开杯子模型，我们将要学习创建杯子内部的体积块和外围体积的方法。

2、从【模型】选项卡中点击并展开【曲面】溢出菜单，选择【内部体积块】并打开【内部体积块】操控面板。

3、点击并激活【边界曲面】输入框，然后选择杯口平面作为边界曲面，软件便可自动创建杯子的内部体积块，如图。如果在某些情况下软件无法自动获取种子面，那么用户也可以通过点击并激活【种子曲面】来选择种子面。

4、点【确定】完成内部体积块创建并退出【内部体积块】操控面板，得到如图所示内部体积块，实际它是一个特殊的面组。用户可以对它进行测量得到体积块的体积，也就是杯子的容积了。

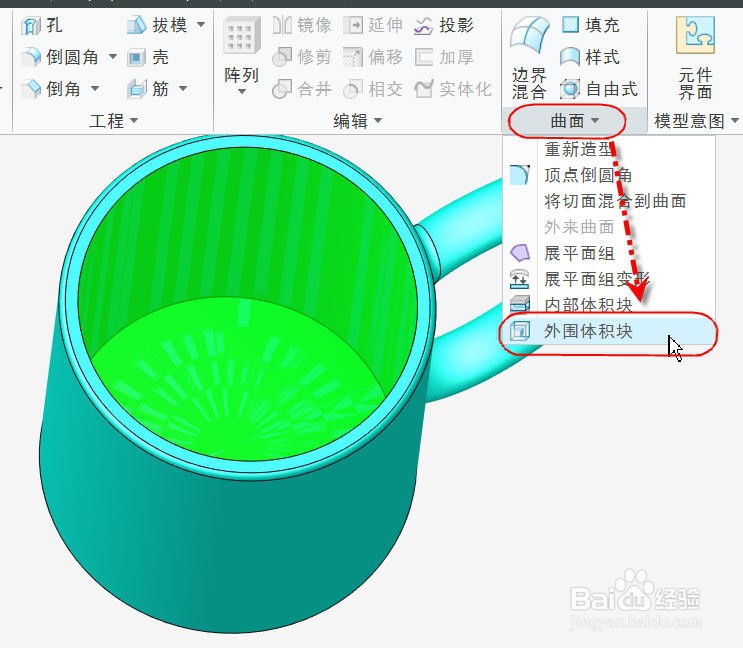

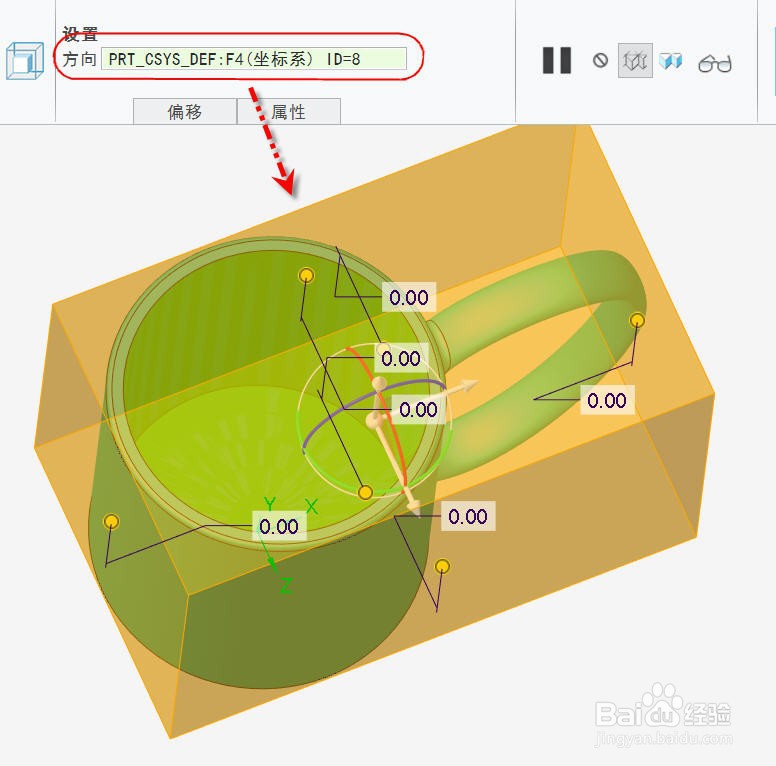

1、选择【曲面】菜单下【外围体积块】，软件便会直接创建杯子的外围体积块并打开【外围体积块】操控面板。但默认的体积块显然是不够完美的，因为这个外围体积块是考虑把杯子耳朵放中间的，但一般会放到对角线上比较节省空间。

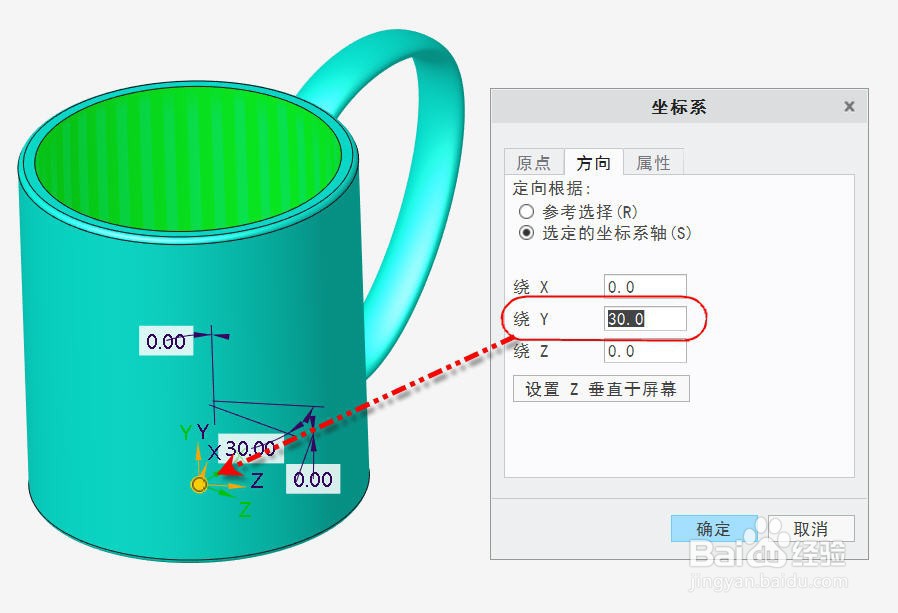

2、取消这次创建，然后创建一个原始坐标系绕Y轴旋转了30度的新坐标系CS0

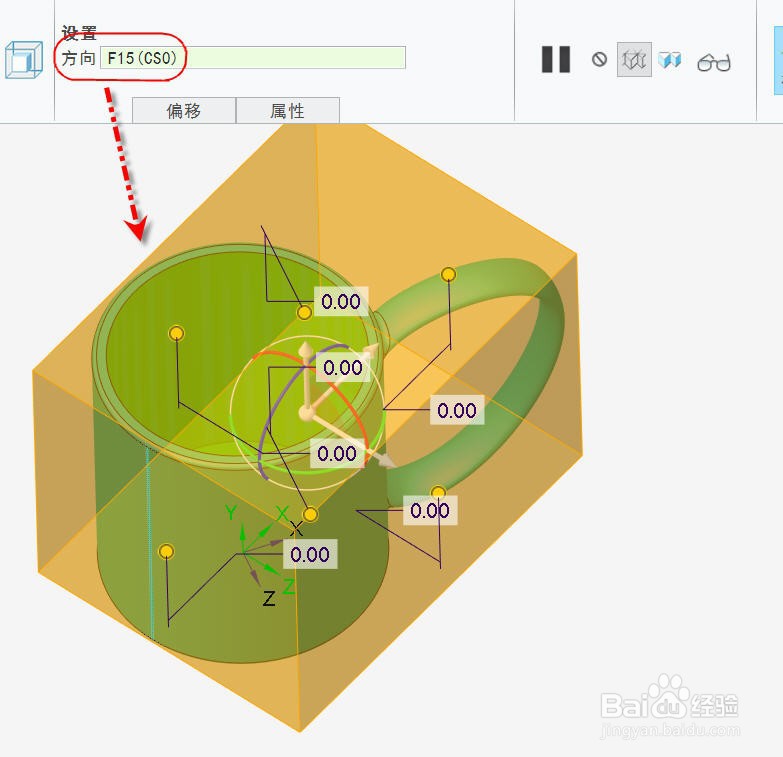

3、在CS0选中的状态下，直接选择【外围体积块】，就会看到软件采用新建的坐标系做参考来创建外围体积块，现在杯子在外围体积块中耳朵刚好在对角线位置。

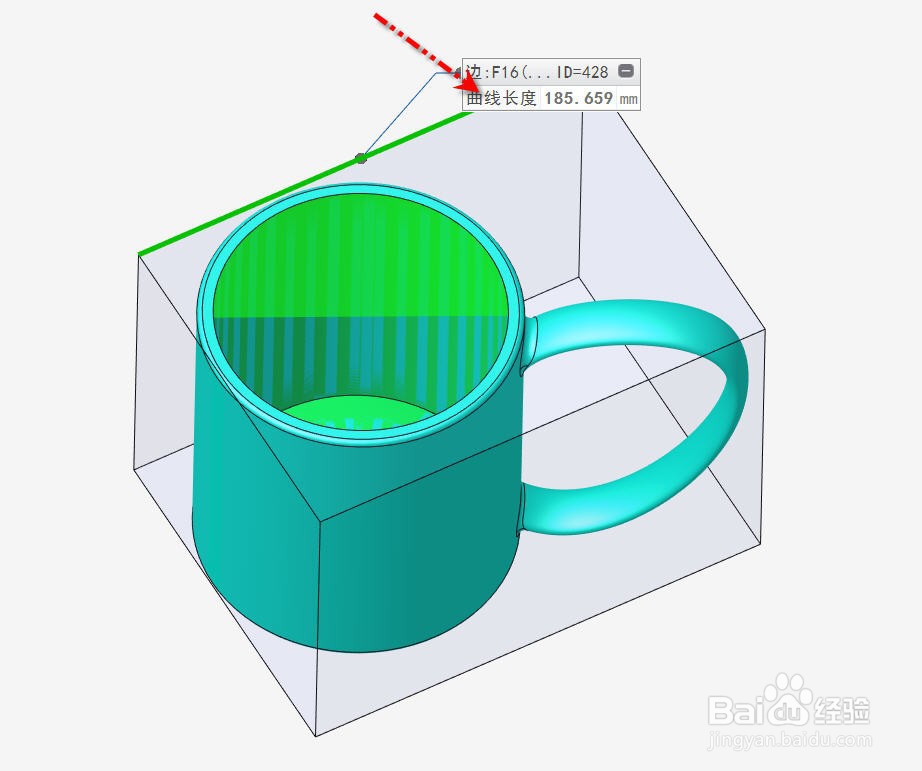

4、点【确认】完成并退出【外围体积块】操控面板后，便可得到如图所示的外围体积块，这也是一个特殊的面组，用户可以通过测量它的长宽高得到模型的包装尺寸。
