用MATLAB绘制初等一元函数、函数极限的图形举例

1、[例1]画出y=sinx,x在[0,2π]的图形。

1、1.打开MATLAB,点击File菜单,New菜单中M-File,新建一个M-File文件名,我在此取名为Sin.M。

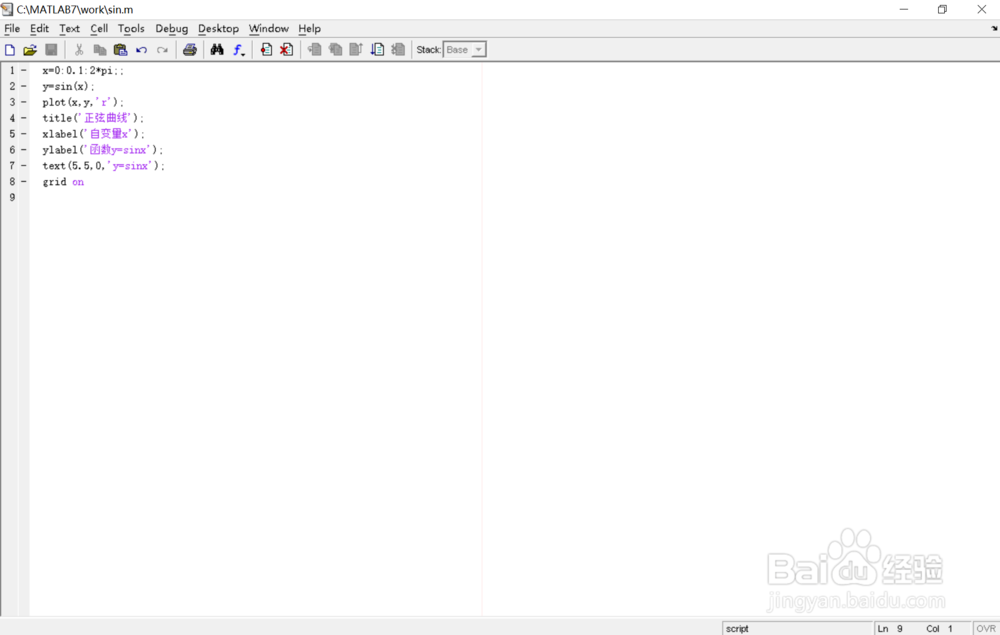

2、2.在文件名为Sin.m的M文件中(注意扩展名为m,说明此文件为Matlab的M文件),输入如下Matlab指令:

x=0:0.1:2*pi;%区间为0~2π,每次步长为0.1

y=sin(x);%函数表达式

plot(x,y,'r');%直角坐标系,r代表红色画线

title('正弦曲线');%图像标题

xlabel('自变量x');%x数轴标题

ylabel('函数y=sinx');%y数轴标题

text(5.5,0,'y=sinx');%在坐标为5.5,0的这个地方,标明文本内容y=sinx

grid on%开启网格

3、3.点击Debug菜单下面的Run菜单项,或按键盘上的F5键,就可以看到运行出的图像结果了Figure1。

1、4.点击File菜单,将程序生成的结果,分别保存为sin.fig文件和sin.png图像文件,注意不要保存为jpg文件,因为jpg文件有压缩,造成图像不清晰。

2、5.至此,y=sinx,x在[0,2π]的图形,我们就用MATLAB就做好了。

3、6.让我们一起来回顾总结一下,本次学习的重点操作步骤。
