冲击电压发生器的操作方法

1、按照下图所示，正确将冲击电压发生器各组件和被试品接线

1、按系统接线图将所有外部连线接好，由其接地线要短、粗、直且只有一点接地（分压器最靠近接地点）。

2、选择要输出的波形是正极性还是负极性，如果是负极性输出，则 D1 为正极性输出，D2 为负极性输出，如果波形正极性输出，则 D1 和 D2 的方向同时反之。

3、取下挂在主电容上的接地棒，清理周围环境，无关人员远离试验区域，高压试验开始。

4、打开示波器，输入探头的分压比及设定运行状态，示波器进入待测状态。

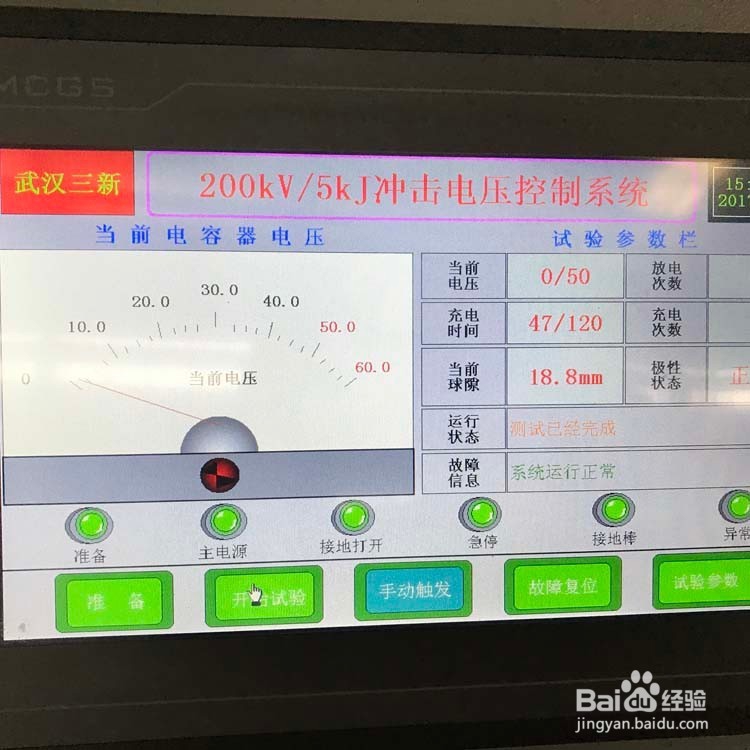

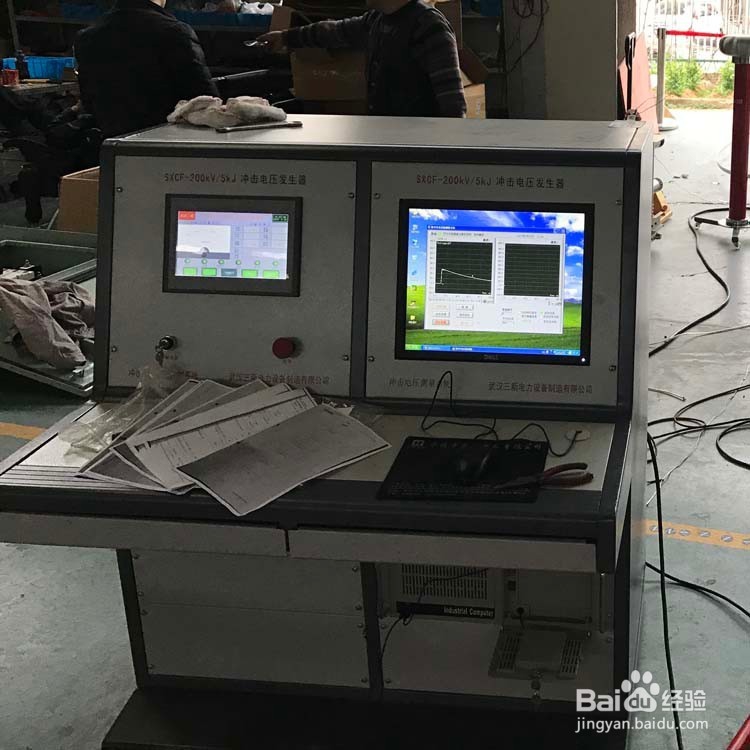

5、合上控制台电源，顺时针打开钥匙开关，此时停止指示灯和数字表数码管亮。

6、根据输出电压的大小来确定每组电容器的充电电压，按增大球距或减小球距按钮，使球距电压表指示的球距为每级电容器所要放电的距离。

7、按下启动按钮，此时停止指示灯灭，启动指示灯亮，接地电磁铁打开，进入运行状态。

8、按下升压按钮，此时原边电流表，原边电压表等有读数，充电电压表显示充电电压。

9、当充电电压表显示的电压值接近预升电压时，点动按升压按钮，直到充电电压等于预升电压时，按下触发按钮，此时所有球隙击穿，输出一次冲击电压（会发出很响的放电声）。

10、示波器显示一次冲击波形，波头时间、波尾时间和电压峰值可用光标进行计算，如峰值电压偏低，可增大球距，提高充电电压；如波头时间偏长，可减小波头电阻；如波尾时间短，可增大波尾电阻，调波头和波尾电阻要关闭钥匙开关，将接地棒挂在最上一级的电容器高压端（非输出端）

11、调完球距和波头、波尾电阻后重复操作 3－10 的步骤，直到要求，此入时可将记录的波形通过打印机下来，做为存挡或出报告用。

12、如试验过程中波形发生明显畸形变则可击穿。试验结束后，应切断电源，挂上接地棒以确保安全。
